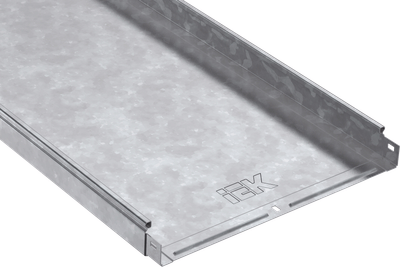

ESCA Лоток неперфорированный 50х400х3000 HDZ IEK
Основные характеристики
| Тип лотка | Неперфорированный |
| Ширина, мм | 400 |
| Высота, мм | 50 |
| Толщина материала, мм | 1 |
| Длина, мм | 3000 |
Описание
Неперфорированные прокатные лотки входят в состав металлических кабеленесущих систем группы компаний IEK. Предназначены для прокладки и защиты силовых и слаботочных кабелей. При использовании совместно с крышкой обеспечивает максимальную защиту кабеля от внешних воздействий, пыли и влаги. В зависимости от исполнения лотки могут применяться как внутри общественных, производственных зданий, сооружений и объектах розничной торговли, так и вне помещений под навесом, на открытом воздухе, а также в помещениях с повышенной влажностью. Прокатные неперфорированные лотки IEK изготавливаются из рулонной холоднокатаной стали, оцинкованной конвейерным способом по ГОСТ 14918-80 или методом погружения готовых изделий в расплав цинка ГОСТ 9.307. Система прокатных лотков IEK состоит из прямых элементов и аксессуаров, предназначенных для изменения направления трассы, а также крышек и соединительных элементов разных габаритов. Лоток неперфорированный выпускается по ТУ 27.33.13-002-83135016-2017. По требованиям безопасности изделие соответствует техническому регламенту ТР ТС 004/2011 и ГОСТ Р 52868-2021.
Преимущества
- Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.
- Конструкция замка имеет трубчатую (круглую на поперечном срезе) форму не имеющую острых кромок.
- Трубчатая форма замка значительно улучшает прочностные характеристики лотков IEK.
- Ассортимент типоразмеров лотков и аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Тип лотка | Неперфорированный |
| Ширина, мм | 400 |
| Высота, мм | 50 |
| Толщина материала, мм | 1 |
| Длина, мм | 3000 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Номер цвета RAL | 7047 |
| Перфорированная боковая стенка | Нет |
| Подходит для обеспеч целостности цепи | Да |
| Вес, кг на м п | 4.23 |
| Материал | Сталь |
| Нержавеющая сталь травлёная | Нет |
| Цвет | Светло-серый |
| Исполнение для больших расст-усиленный | Нет |
| Вид или марка материала | Прочее |
| Перфорация в основании для монтажа | Нет |
| Модель или исполнение | Интегрированный разъем |
| НАТО монтажные отверстия | Да |
Документация
Сертификаты
Экспертное заключение (PDF, 3.35 MB)
Сертификат добровольный ГОСТ Р (PDF, 403.95 KB)
Отказное письмо ТР ТС НВО (PDF, 1.01 MB)
Сертификат добровольный ГОСТ Р (PDF, 602.59 KB)
Сертификат добровольный ГОСТ Р (PDF, 513.91 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Сертификат добровольный отраслевой (PDF, 1.09 MB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Паспорта и РЭ
Другое
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
nanoCAD BIM Электро, База оборудования (SDF, 88.83 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.08 MB)
3D-модель, STEP-формат (STEP, 122.07 KB)
Revit, База оборудования (RAR, 39.37 MB)
EPLAN, База EPLAN (ZIP, 4.29 MB)
Программное обеспечение
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 3 | 12 |
| Единицы измерения | м | м |
| Тип упаковки | БЕЗ УПАКОВКИ | ПАЧКА |
| Материал упаковки | НЕ УКАЗАН | ПОЛИПРОПИЛЕН |
| Штрихкод | 4610084385366 | 4610084392036 |
| Вес брутто, кг | 9.757 | 39.029 |
| Вес нетто, кг | 9.757 | 39.029 |
| Объем, м^3 | 0.06 | 0.123 |
| Длина, см | 300 | 300 |
| Высота, см | 5 | 41 |
| Ширина, см | 40 | 10 |
| Способ нанесения информации | На стикер | На стикер |
