Муфта ПКВтп 4х150/240 с/н ПВХ/СПЭ изоляция 1кВ IEK

Муфта ПКВтп 4х150/240 с/н ПВХ/СПЭ изоляция 1кВ IEK
Артикул:
Конфигуратор подбора

Основные характеристики

Подходит для Трехфазный кабель
Номин поперечное сечение, мм²150...240
Тип изоляционного материалаПВХ/СПЭ
Количество жил провода4
Диапазон напряжения0.6/1 кВ
Посмотреть все характеристики

Описание

Кабельные муфты IEK изготавливаются из термоусаживаемых материалов для силовых кабелей на напряжение до 1 кВ с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил.

Муфты кабельные концевые ПКВ(Н)тп-1 и ПКВтп-1 для внутренней и наружной установки предназначены для присоединения потребителей к электросети с помощью одно-, 2-х, 3-х, 4-х и 5-ти жильных силовых кабелей с ПВХ/СПЭ изоляцией без брони и экрана на напряжение до 1 кВ постоянного и переменного тока. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.

Муфты предназначены для монтажа на кабелях типа: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1, их аналогов и модификаций.

  • Срок службы:

    30 лет

  • Гарантия:

    6 лет

Преимущества

  • Быстрый и простой монтаж термоусаживаемых компонентов муфты с помощью газовой горелки или высокотемпературного фена.
  • Абсолютная герметичность конструкции муфты за счет:
  • - применения высококачественных двухслойных термоусаживаемых материалов;
  • - клеевого термоплавкого слоя на внутренней поверхности термоусаживаемых трубок и перчаток.
  • Широкий ассортиментный ряд с несколькими вариантами комплектации муфты: без наконечников, с болтовыми наконечниками со срывными головками, с наконечниками под опрессовку.
  • Все термоусаживаемые материалы имеют индивидуальную упаковку для предотвращения загрязнения и повреждения внутренней поверхности термоусаживаемых материалов.
  • Расширенная гарантия сроком на 6 лет.
Муфта ПКВтп 4х150/240 с/н ПВХ/СПЭ изоляция 1кВ IEK

Особенности конструкции

Технические характеристики

Подходит для Трехфазный кабель
Номин поперечное сечение, мм²150...240
Тип изоляционного материалаПВХ/СПЭ
Количество жил провода4
Диапазон напряжения0.6/1 кВ
Тип установкиВнутренняя
Тип наконечниковСо срывным болтом
Коэффициент усадки3:1
КомплектацияС термоус трубками и перчаткой
МатериалТермоусаживаемый полимер
Номин напряжение, кВ1
Диапазон рабочих температур, °C-45...+50
Наличие брони в кабелеНет
Количество проводников4
Модель или исполнениеТермоусадка
Химически и UV-стойкийДа
Мин температура полной усадки, °C120

Документация

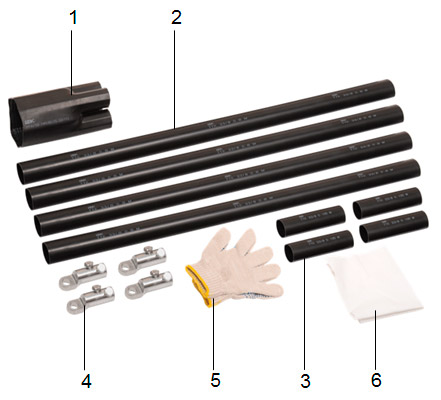

Комплектация

  • 1 - Перчатка термоусаживаемая;

  • 2 - Трубки изоляции жилы (для ПКВ(Н)тп-1);

  • 3 - Трубки изоляции наконечника;

  • 4 - Наконечники болтовые;

  • 5 - Перчатки х/б;

  • 6 - Салфетка;

  • Паспорт/инструкция.

  • Скачать изображение комплекта

Логистические параметры

ИндивидуальнаяТранспортная
Количество13
Единицы измерениякомплкомпл
Тип упаковкиПАКЕТ ПРЯМОУГОЛЬНЫЙКОРОБКА/БОКС
Материал упаковкиПОЛИЭТИЛЕН ВЫСОКОЙ ПЛОТНОСТИ (HDPE)КАРТОН
Штрихкод46060562684234606056429824
Вес брутто, кг1.2553.765
Вес нетто, кг1.1553.465
Объем, м^30.00680.0204
Длина, см2585
Высота, см1515
Ширина, см1516
Способ нанесения информацииНа стикерНа стикер
