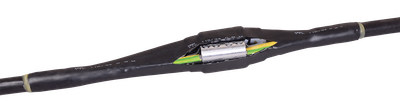

Муфта ПСтт 4х16/25 с/г ПВХ/СПЭ изоляция 1кВ IEK

Муфта ПСтт 4х16/25 с/г ПВХ/СПЭ изоляция 1кВ IEK
Артикул:
Конфигуратор подбора

Основные характеристики

Номин поперечное сечение проводника, мм²16...25
Количество проводов4
Номинальное напряжение U0/U (Um)0.6/1 (1.2) кВ
Тип изоляционного материалаПВХ/СПЭ
Тип установкиВнутренняя и наружная
Посмотреть все характеристики

Описание

Кабельные муфты IEK изготавливаются из термоусаживаемых материалов для силовых кабелей на напряжение до 1 кВ с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил.

Муфты кабельные соединительные ПСтт-1 для внутренней и наружной установки предназначены для соединения одно-, 2-х, 3-х, 4-х и 5-ти жильных силовых кабелей с ПВХ/СПЭ изоляцией без брони и экрана на напряжение до 1 кВ постоянного и переменного тока. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.

Муфты предназначены для монтажа на кабелях типа: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1, их аналогов и модификаций.

  • Срок службы:

    30 лет

  • Гарантия:

    6 лет

Преимущества

  • Применение высококачественных двухслойных термоусаживаемых материалов с адгезивным термоплавким клеевым слоем на внутренней поверхности внешнего кожуха, трубок и перчаток гарантирует абсолютную герметичность конструкции муфты.
  • Широкий ассортиментный ряд с несколькими вариантами комплектации муфты: без гильз, с болтовыми гильзами со срывными головками, с гильзами под опрессовку.
  • Все термоусаживаемые материалы имеют индивидуальную упаковку для предотвращения загрязнения и повреждения внутренней поверхности термоусаживаемых материалов.
  • Расширенная гарантия сроком на 6 лет.
Муфта ПСтт 4х16/25 с/г ПВХ/СПЭ изоляция 1кВ IEK

Особенности конструкции

Технические характеристики

Номин поперечное сечение проводника, мм²16...25
Количество проводов4
Номинальное напряжение U0/U (Um)0.6/1 (1.2) кВ
Тип изоляционного материалаПВХ/СПЭ
Тип установкиВнутренняя и наружная
Тип соединителейСо срывным болтом
Наличие брони в кабелеНет
С концентрическим экранированиемНет
Модель или исполнениеТермоусадка
Аксессуары для подключения (в комплекте)Винтовой соединитель со срывной головкой
Химически и UV-стойкийДа
Номин напряжение, кВ1
Утверждена горнодобывающим промышленным секторомНет
Для соед кабелей с бумажной и пластиковой изоляциейДа
КомплектацияС термоус трубками
С винтовыми разъемамиДа
Диапазон рабочих температур, °C-45...+50
МатериалТермоусаживаемый полимер
Коэффициент усадки3:1
Диапазон напряжения0.6/1 кВ
Мин температура полной усадки, °C120
Свободный от галогеновДа
Подходит для Прочее

Документация

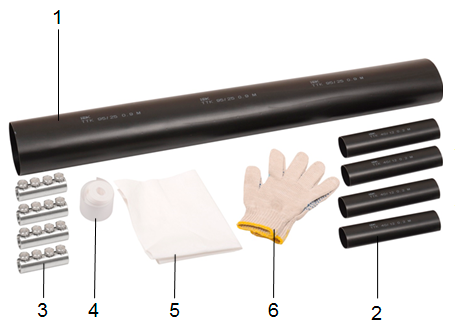

Комплектация

  • 1 - Трубка наружной оболочки (кожух);

  • 2 - Трубки изоляции контактного соединения;

  • 3 - Гильзы болтовые;

  • 4 - Стеклолента;

  • 5 - Салфетка;

  • 6 - Перчатки х/б;

  • Паспорт/инструкция.

  • Скачать изображение комплекта

Логистические параметры

ИндивидуальнаяТранспортная
Количество11
Единицы измерениякомплкомпл
Тип упаковкиГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
Штрихкод46060562940574606056294057
Вес брутто, кг1.041.04
Вес нетто, кг1.0091.009
Объем, м^30.0316730.031673
Длина, см103103
Высота, см1515
Ширина, см20.520.5
Способ нанесения информацииНа стикерНа стикер
