Блок аварийного питания БАП40-1,0 универсальный для LED IP20 IEK
- Видео
Основные характеристики
| Тип лампы | Светодиод. источник света (LED) |
| Мощность, Вт | 40 |
| Схема подключения | Постоян./непостоян. режим |
| Питаемое устройство | Драйвер |
| Выходное напряжение, В | 180...240 |
Описание

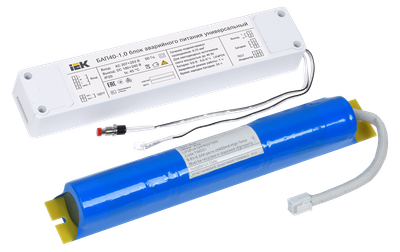

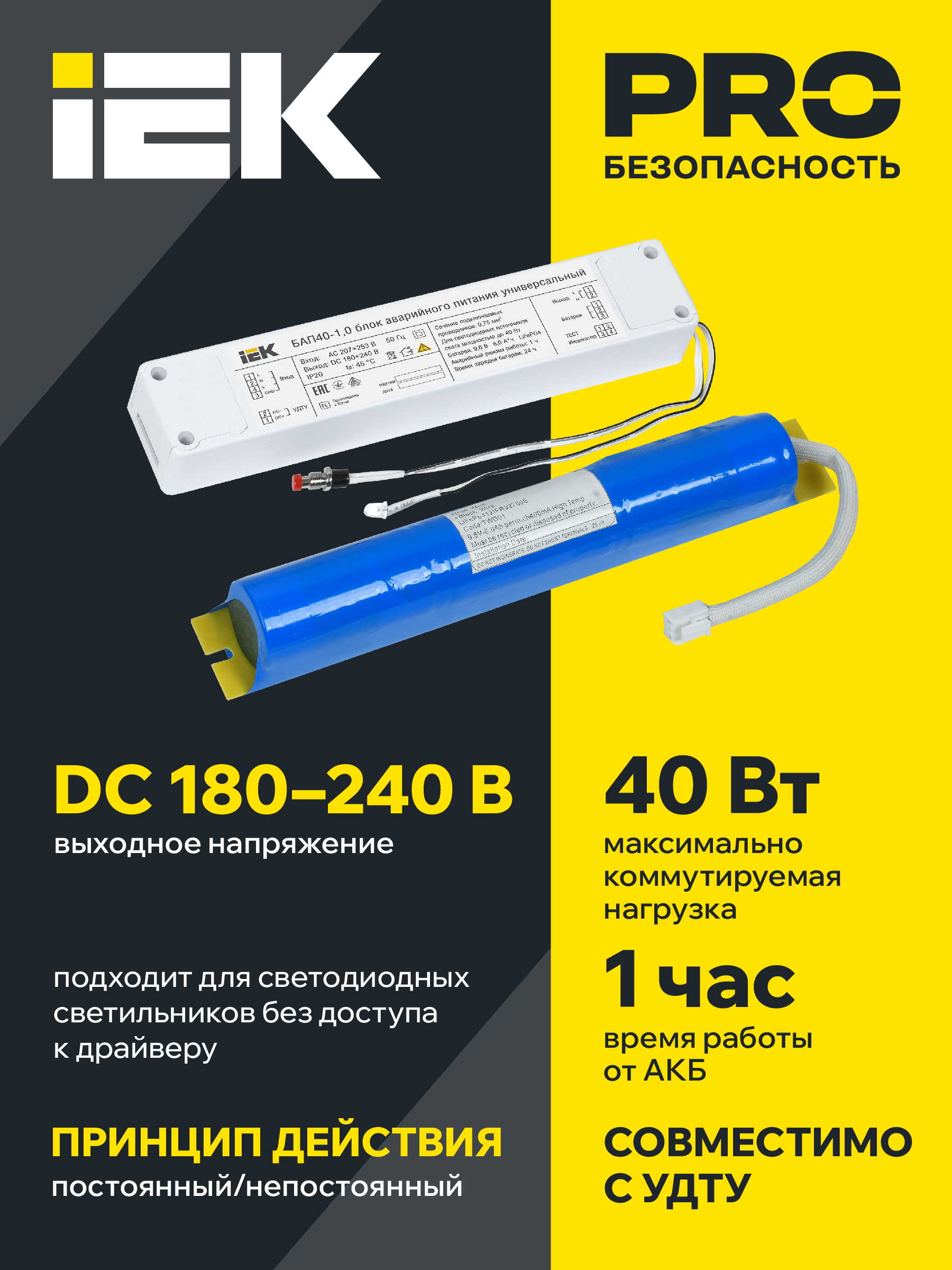

Блок аварийного питания (БАП) предназначен для обеспечения бесперебойного резервного освещения помещений светодиодными светильниками в случае непредвиденного отключения сети 230В. Питает постоянным напряжением 220В светодиодные светильники различных конфигураций, независимо от расположения драйвера (внутри или снаружи светильника). Возможно подключение несколько светильников к одному блоку. Общая мощность нагрузки 40Вт. Световой выход на каждом светильнике - 100%. Блок аварийного питания IEK состоит из электронного пускорегулирующего аппарата (конвертера), герметичной никель-кадмиевой аккумуляторной батареи, светодиодного индикатора наличия сети и подзарядки аккумулятора с кнопкой "ТЕСТ".
Срок службы:
10 лет
Гарантия:
2 года
Преимущества
- Полный световой поток в течении 1 часа аварийной работы от аккумулятора.
- Защита от перезаряда, сверхразряда и короткого замыкания.
- Простое подключение и быстрый монтаж.
- Совместим с большинством светодиодных светильников, имеющих возможность питания постоянным напряжением 220В.
- Подключение нескольких светильников к одному блоку.
Технические характеристики
| Тип лампы | Светодиод. источник света (LED) |
| Мощность, Вт | 40 |
| Схема подключения | Постоян./непостоян. режим |
| Питаемое устройство | Драйвер |
| Выходное напряжение, В | 180...240 |
| Тип аккумулятора | Аккумулятор LiFePO4 (литий-железо-фосфатный) |
| Время работы в аварийном режиме, ч | 1,0 |
| Время переключения в аварийн режим, с | >1 |
| Степень защиты - IP | IP20 |
| Емкость аккумуляторной батареи, А ч | 6.0 |
| Номин напряжение, В | 230 |
| Класс защиты от поражения электрическим током | II |
| Номинальное время работы, ч | 1 |
| Контрольное оборудование | Кнопка ТЕСТ |
| Диапазон рабочих температур, °C | -10...50 |

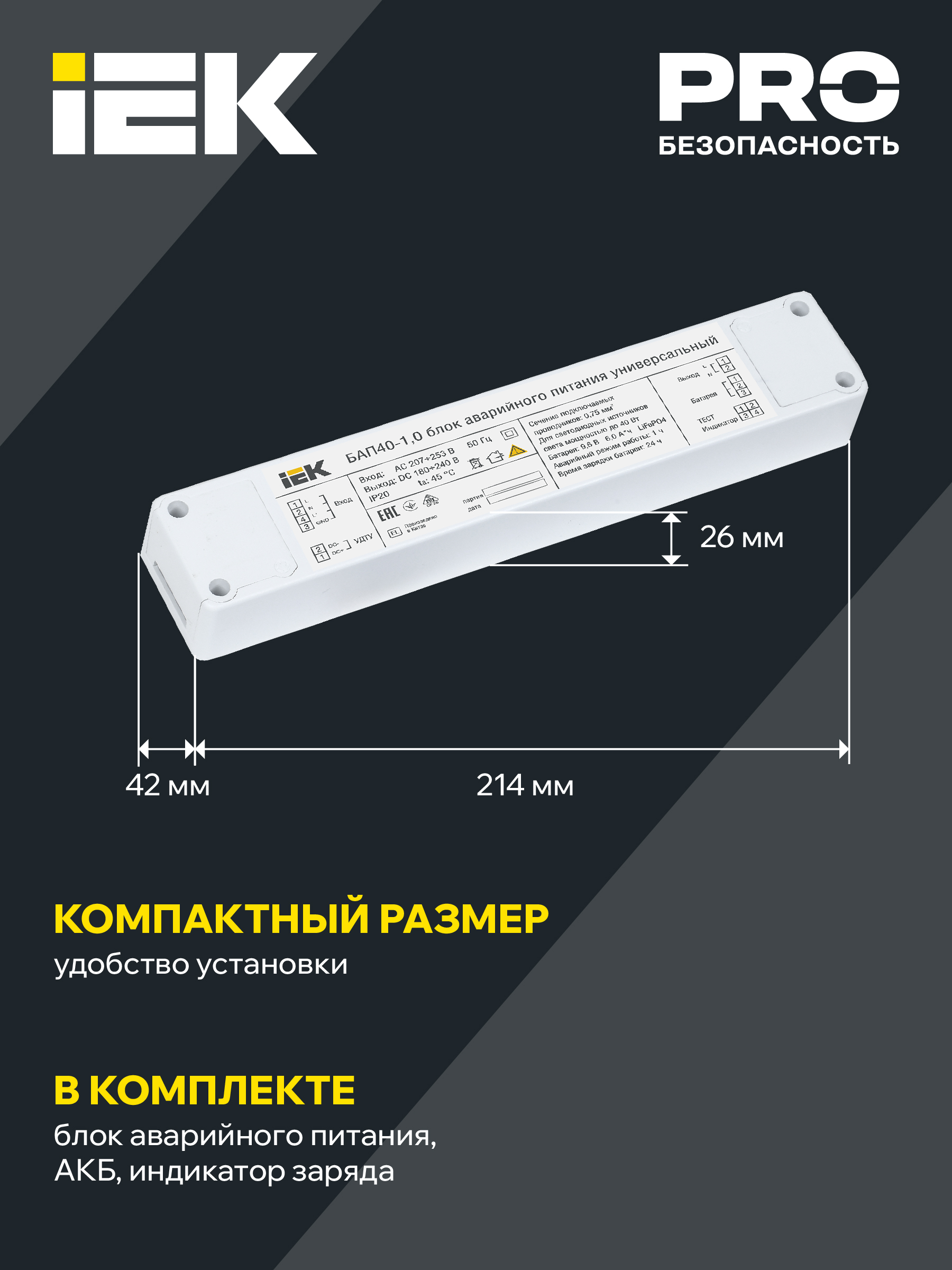

| Габаритные размеры блока ДхШхВ, мм | 214х42х28 |
| Мощность подключ светодиодного модуля, Вт | 1...40 |
| Класс защиты | II |
| Номин напряжение аккумуляторной батареи, В | 9,6 |
| Макс время заряда батареи, ч | 24.0 |
| Климатическое исполнение | УХЛ4 |
| Тип пускорег аппарата-ПРА-трансформатора | ЭПРА |
| Сечение проводника, мм² | 0,75 |
| Подкл устр дистанц тест и упр авар освещ | Да |
| Габаритные размеры ВхДхШ аккум батареи, мм | 250х34х34 |
Документация
Сертификаты
Отказное письмо ФЗ-123 (PDF, 21.085 MB)
Сертификат ТР ТС (PDF, 1.125 MB)
Сертификат добровольный ПБ (PDF, 3.206 MB)
Сертификат добровольный ПБ (PDF, 3.222 MB)
Декларация ТР ЕАЭС (PDF, 0.529 MB)
Отказное письмо ТР ЕАЭС 043 (PDF, 21.415 MB)
Сертификат ТР ТС (PDF, 1.124 MB)
Декларация ТР ЕАЭС 037 (PDF, 0.529 MB)
Декларация ТР ЕАЭС (PDF, 0.415 MB)
Декларация ТР ЕАЭС 037 (PDF, 2.083 MB)
Сертификат ТР ТС (PDF, 1.112 MB)
Декларация ТР ЕАЭС (PDF, 0.516 MB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Информационные материалы
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 20 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН ЛАМИНИРОВАННЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056655605 | 4610084008517 |
| Вес брутто, кг | 0.695 | 13.9 |
| Вес нетто, кг | 0.95 | 13.3 |
| Объем, м^3 | 0.00114 | 0.0228 |
| Длина, см | 34 | 44 |
| Высота, см | 4 | 18.5 |
| Ширина, см | 12 | 28 |
| Способ нанесения информации | На коробку | На стикер |
