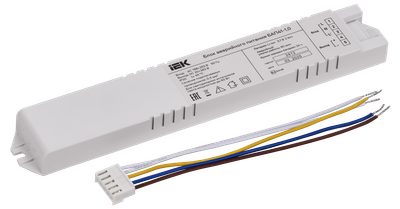

Блок аварийного питания БАП41-1,0 для LED IEK

- Видео

Основные характеристики
| Тип лампы | Светодиод. источник света (LED) |
| Мощность, Вт | 60 |
| Схема подключения | Постоян./непостоян. режим |
| Питаемое устройство | Драйвер |
| Выходное напряжение, В | 20…392 |
Описание
Блок аварийного питания (БАП) предназначен для обеспечения бесперебойного освещения помещений светодиодными светильниками в случае непредвиденного отключения сети 230В. Подключенный светильник в аварийном режиме выдает от 8 до 20% светового потока в течение 1 часа. Бап41 отличается уникальным техническими параметрами, а также отличным соотношением цена-качества. Благодаря широкому диапазону выходных напряжений DC 20-392 В БАП41: -совместим со всеми светодиодными панелями ДВО IEK, а также рядом других светодиодных светильников IEK, -не требует доступа к драйверу подключаемого светильника в отличие от других не универсальных БАП, что упрощает подбор оборудования и дальнейший монтаж. А благодаря компактному размеру (высота всего 17мм), он подходит для размещения внутри корпуса большинства светодиодных панелей ДВО.
Срок службы:
10 лет
Гарантия:
2 года
Преимущества

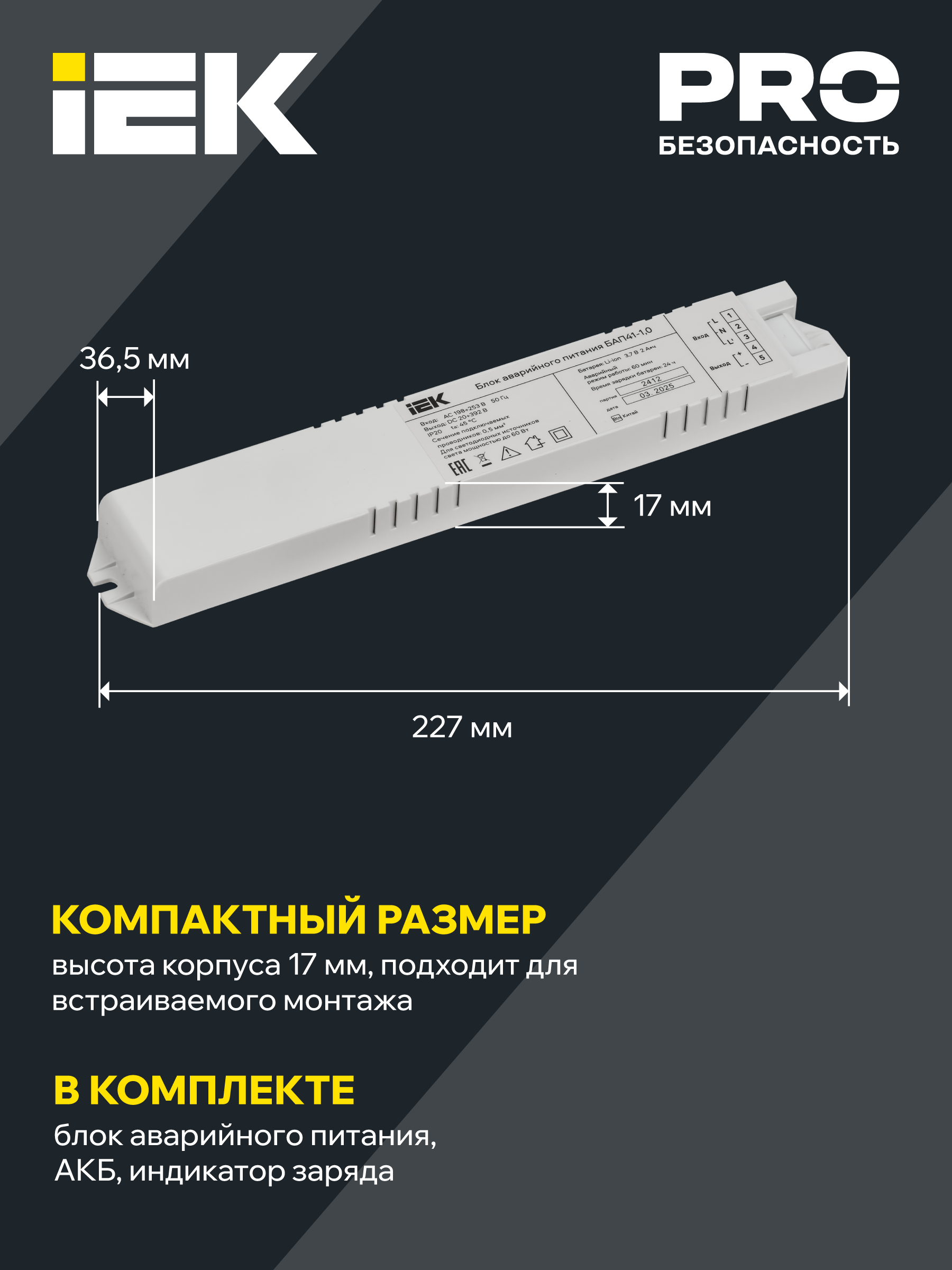

- Компактный размер (высота корпуса 17 мм): подходит для встраиваемого монтажа в светодиодные панели ДВО от 20 мм.
- Максимальная коммутируемая мощность: 60 Вт.

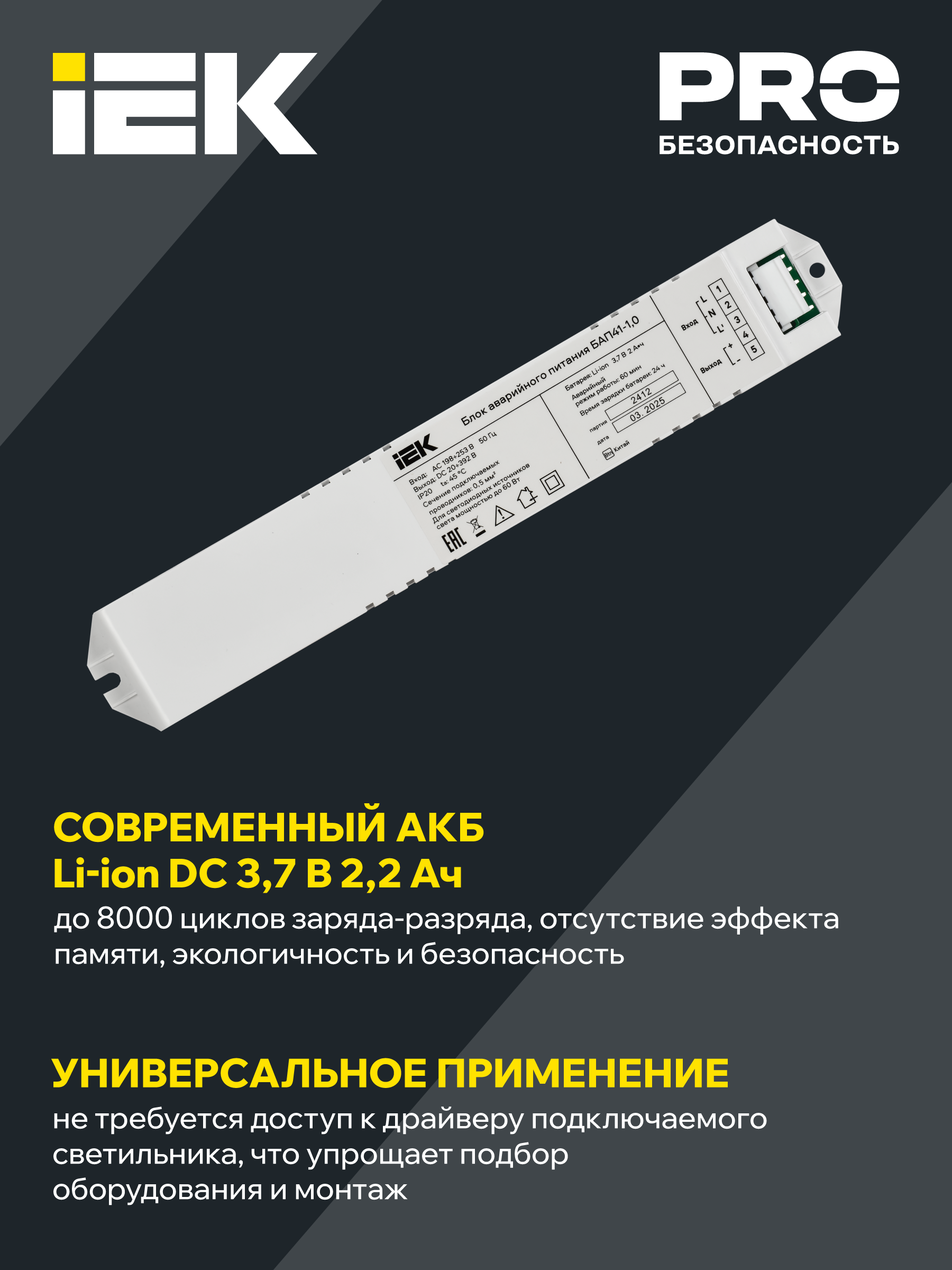

- Тип батареи Li-ion без эффекта памяти: возможность заряжать в любое время, не дожидаясь полной разрядки, без потери емкости, снижение рисков потери качества при хранении на складе.

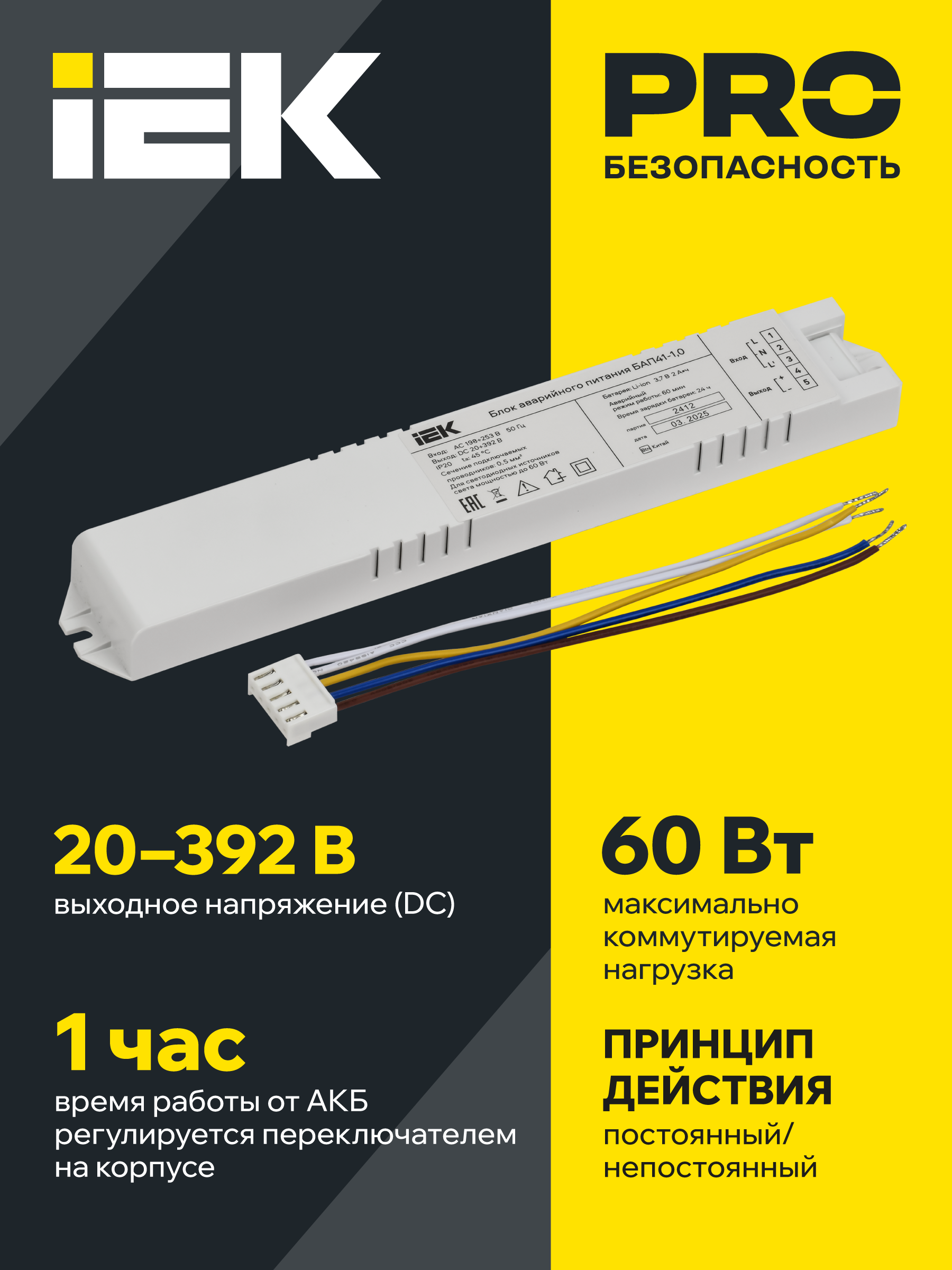

- Широкий диапазон выходных напряжений DC 20-392 В.
- Совместимость со всеми панелями ДВО IEK, а также рядом других светильников IEK.
- Не требует доступа к драйверу подключаемого светильника в отличие от других не универсальных БАП, что упрощает подбор оборудования и дальнейший монтаж.

Технические характеристики
| Тип лампы | Светодиод. источник света (LED) |
| Мощность, Вт | 60 |
| Схема подключения | Постоян./непостоян. режим |
| Питаемое устройство | Драйвер |
| Выходное напряжение, В | 20…392 |
| Номин время работы , ч | 1.0 |
| Время работы в аварийном режиме, ч | 1 |
| Время переключения в аварийн режим, с | > 0,3 |
| Степень защиты - IP | IP20 |
| Емкость аккумуляторной батареи, А ч | 2.2 |
| Номин напряжение, В | 230 |
| Макс время заряда батареи, ч | 24.0 |
| Частота | 50 Гц |
| Тип пускорег аппарата-ПРА-трансформатора | ЭПРА |
| Мощность подключ светодиодного модуля, Вт | 60 |
| Класс защиты | II |
| Класс защиты от поражения электрическим током | II |
| Диапазон рабочих температур, °C | 0...45 |
| Номинальное время работы, ч | 1 |
| Номин напряжение аккумуляторной батареи, В | 3,7 |
| Габаритные размеры блока ДхШхВ, мм | 227х36,5х17 |
| Сечение проводника, мм² | 0,75 |
| Климатическое исполнение | УХЛ4 |
| Контрольное оборудование | Кнопка ТЕСТ |
| Подкл устр дистанц тест и упр авар освещ | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 775.17 KB)
Дополнительное фото продукта (PNG, 599.99 KB)
Дополнительное фото продукта (PNG, 509.80 KB)
Листовка (PDF, 1.34 MB)

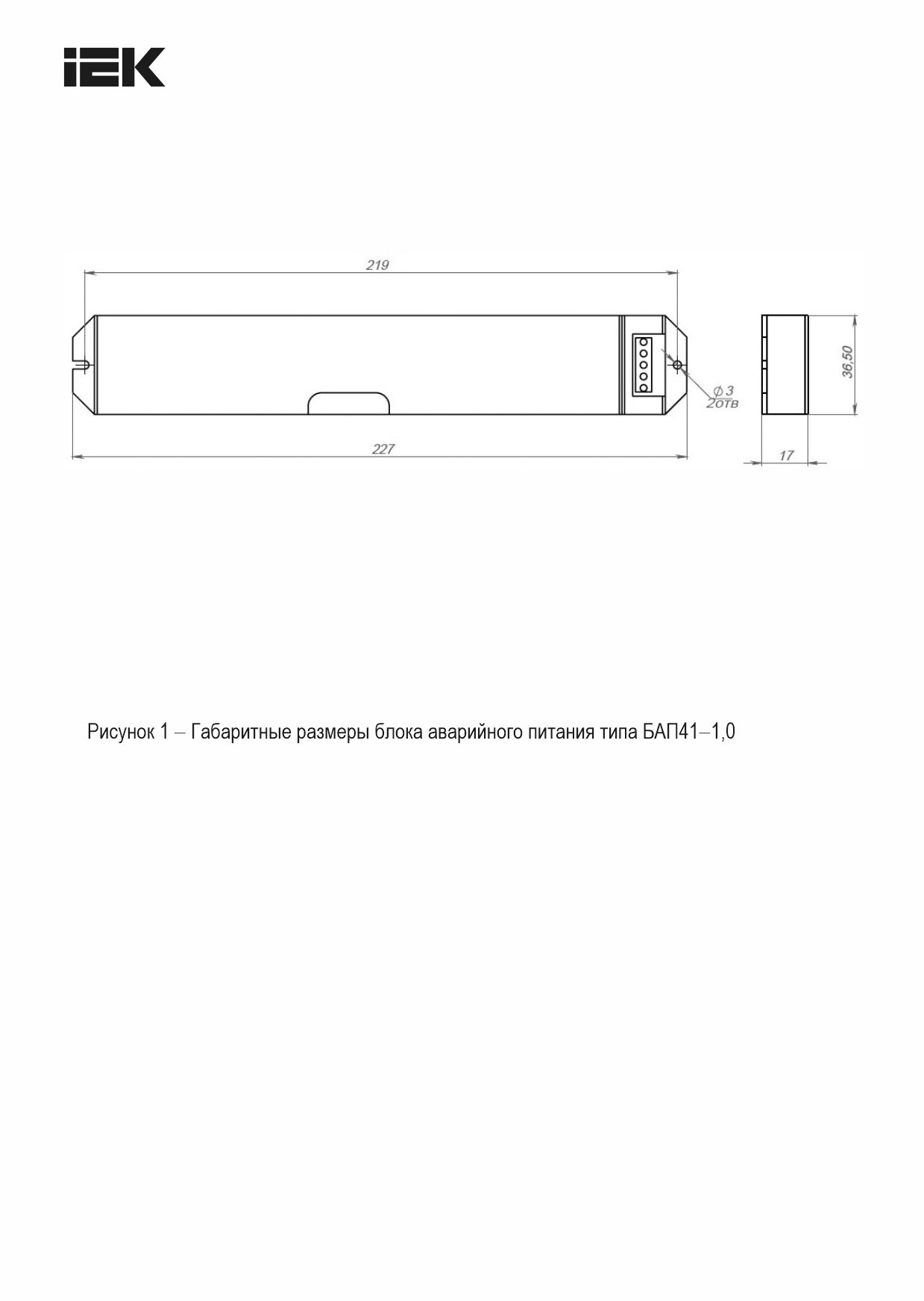

Габаритный Чертеж (JPG, 55.10 KB)
Конфигуратор совместимости с БАП (XLSX, 77.71 KB)
Конфигуратор совместимости с БАП (PDF, 1.03 MB)
Монтаж изделия (PDF, 917.46 KB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 100 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293297571 | 4630293403460 |
| Вес брутто, кг | 0.146 | 14.574 |
| Вес нетто, кг | 0.143 | 14.25 |
| Объем, м^3 | 0.000305 | 0.0305 |
| Длина, см | 24.1 | 43.3 |
| Высота, см | 2.1 | 27.7 |
| Ширина, см | 4.3 | 25.4 |
| Способ нанесения информации | На коробку | На стикер |
