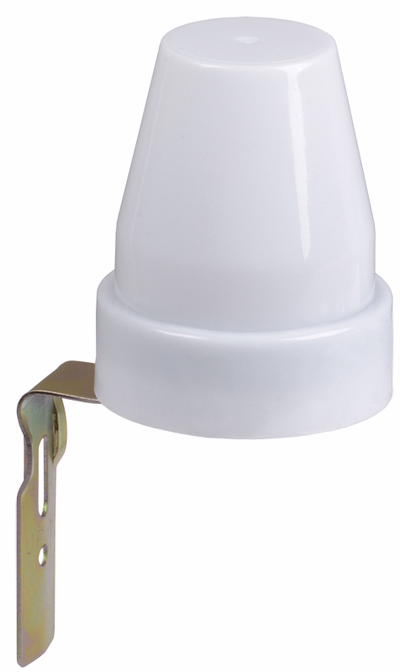

Фотореле ФР-601 2200ВА IP44 серый IEK
Артикул:
Основные характеристики
| Тип датчика | Встроенный датчик освещенности |
| Тип монтажа | Поверхностн. монтажа (открыт. установка) |
| Макс коммутационная мощность, Вт | 2200 |
| Степень защиты - IP | IP44 |
| Установка сумеречного порога , лк | 5...50 (регулируемый) |
Описание
Фотореле предназначены для автоматического включения и отключения уличного и внутреннего освещения (подсветки витрин, световой рекламы и т.п.) в зависимости от уровня освещенности.
Соответствуют ГОСТ Р 51324.2.1-99
Срок службы:
7 лет
Гарантия:
3 года
Преимущества
- Корпус фотореле выполнен из не поддерживающего горения пластика (поликарбонат).
- Внутри корпуса находится основание с электронной платой и защитный пластиковый кожух, встроенный фотоэлемент.
- В качестве коммутирующего нагрузку элемента использовано электромеханическое реле.
- Порог срабатывания фотореле устанавливается регулятором "LUX". Вращением регулятора (регулировка "+", "-" можно установить порог срабатывания фотореле.
Технические характеристики
| Тип датчика | Встроенный датчик освещенности |
| Тип монтажа | Поверхностн. монтажа (открыт. установка) |
| Макс коммутационная мощность, Вт | 2200 |
| Степень защиты - IP | IP44 |
| Установка сумеречного порога , лк | 5...50 (регулируемый) |
| Цвет | Серый |
| Тип напряжения | Переменный (AC) |
| Макс рабочий цикл, мин | 16 |
| Температура, °C | -25...+45 |
| Макс пусковой ток, А | 10 |
| Частота, Гц | 50 |
| Сечение подключаемых проводников, мм² | 1.5 |
| Высота, мм | 146 |
| Макс мощность во вкл состоянии, Вт | 0,45 |
| Наруж диаметр, мм | 63 |
| Коммутация нагрузки | Электромеханическое реле |
| Тип датчика | Встроенный датчик освещенности |
| Тип контактов | Прочее |
| Задержка отключения, с | 0 |
| Задержка включения, с | 0 |
| Материал | Пластик |
| Тип поверхности | Глянцев./блестящ./зеркальный |
| Номин напряжение, В | 230 |
| Подходит для степени защиты - IP | IP44 |
| Постоянный контроль освещённости | Да |
Документация
Сертификаты
Декларация ТР (JPG, 0.287 MB)
Декларация ТР ЕАЭС (PDF, 4.615 MB)
Сертификат ТР ТС (PDF, 0.704 MB)
Сертификат ТР ЕАЭС (PDF, 0.595 MB)
Декларация ТР ЕАЭС (PDF, 0.415 MB)
Сертификат ТР ЕАЭС (PDF, 0.595 MB)
Сертификат соответствия (JPG, 1.720 MB)
Декларация ТР ЕАЭС (PDF, 2.363 MB)
Отказное письмо ФЗ-123 (PDF, 21.085 MB)
Отказное письмо ТР ЕАЭС 043 (PDF, 21.415 MB)
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Монтаж
Модели для проектировщиков
Комплектация
Фотореле - 1шт.
Крепежный уголок - 1 шт.
Винт М5 крепления уголка - 1 шт.
Монтажный комплект - 1 шт.
Инструкция по монтажу. Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 120 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056120028 | 4606056123401 |
| Вес брутто, кг | 0.157 | 18.8 |
| Вес нетто, кг | 0.149 | 17.86 |
| Объем, м^3 | 0.000612 | 0.07347 |
| Длина, см | 8.4 | 46.7 |
| Высота, см | 10.2 | 41.4 |
| Ширина, см | 7.2 | 40.5 |
| Способ нанесения информации | На коробку | На стикер |
