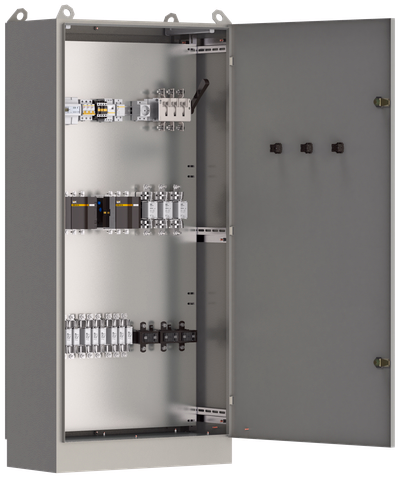

Шкаф уличного освещения И710 рубильник 1х250А выключатели автоматические 1Р 3х6А контакторы 1х9А 2х115А плавкие вставки 12х160А 3х250А IEK
Обратите внимание
В разделе "Типовые решения НКУ" представлены типовые схемы — это предлагаемые схемные решения НКУ, которые вы можете собрать самостоятельно, заказав комплектующие у наших партнёров (подробная комплектация указана в карточке товара) и используя приложенные схемы и чертежи, либо обратиться к нашим партнерам, занимающимся сборкой электрощитов, раздел «где купить», тип партнера – сборщик.
Описание
Шкафы уличного освещения серии И710 IEK обеспечивают прием, учет и распределение электрической энергии трехфазного переменного тока напряжением 380/220 В, частоты 50 Гц, а также - для защиты отходящих линий от перегрузок и токов короткого замыкания. Предназначены для управления наружным вечерним и ночным освещением в трех режимах: - местное управление; - автоматическое управление; - принудительное включение и отключение автоматического управления с диспетчерского пульта.
Преимущества
- Повышенная коррозийная стойкость.
- Усовершенствованная конструкция корпуса, обеспечивающая более рациональное использование рабочего пространства.
- Высококачественное наружное покрытие.
- Универсальная конструкция.
- Сертификат соответствия.
- Высокая технологичность и простота сборки.
- Удобство монтажа, транспортировки и хранения.
- Высокий уровень электробезопасности.
Комплектация
| Артикул | Наименование | Кол-во |
|---|---|---|
| MTA10-16 | KARAT Таймер ТЭ15 цифровой 16А 230В на DIN-рейку IEK | 1 |
| YKM40-1684-54 | Корпус металлический ЩМП-16.8.4-0 У2 IP54 без монтажной панели IEK | 1 |
| DPP30D-DP-250 | Держатель предохранителя ДП-35 габарит 1 250А IEK | 3 |
| KKM11-009-230-10 | Контактор КМИ-10910 9А 230В/АС3 1NO IEK | 1 |
| DPP30-250 | Плавкая вставка предохранителя ППНИ-35 габарит 1 250А IEK | 3 |
| LN-A55-60-E27-CL | Лампа накаливания A55 шар прозрачная 60Вт E27 IEK | 1 |
| YKM40-PM-500X545 | Панель монтажная 500х545 (оцинк.) для ЩМП-1664 IEK | 3 |
| YKM40-U-1560X | Уголок вертикальный 1560 (оцинк.) для ЩМП-16ХХ (2шт/компл) IEK | 1 |
| MVA20-1-006-C | KARAT Автоматический выключатель ВА47-29 1P C 6А 4,5кА IEK | 3 |
| DPP20D-DP-160 | Держатель предохранителя ДП-33 габарит 0 160А IEK | 12 |
| EPK13-04-02-K01 | Патрон настенный угловой Пкб27-04-К31 карболитовый Е27 черный (индивидуальный пакет) IEK | 1 |
| DPP20-125 | Плавкая вставка предохранителя ППНИ-33 габарит 0 125А IEK | 12 |
| BSW70-BJ-3-K02 | Переключатель LAY5-BJ33 3 положения "I-0-II" длинная ручка 2NO IEK | 3 |
| CCE-3R4-1-02-1 | Счетчик электрической энергии трехфазный многотарифный STAR 304/1 R2-5(60)Э 4ШИО IEK | 1 |
| ITT10-2-05-0200 | Трансформатор тока ТТИ-А 200/5А 5ВА 0,5 IEK | 3 |
| KKT50-115-230-10 | Контактор КТИ-5115 115А 230В/АС3 IEK | 2 |
| SRK01-100-250 | Выключатель-разъединитель ВР32И-35А30220 250А IEK | 1 |
| MRD10-16 | Розетка РАр10-3-ОПс заземлением на DIN-рейку IEK | 1 |
