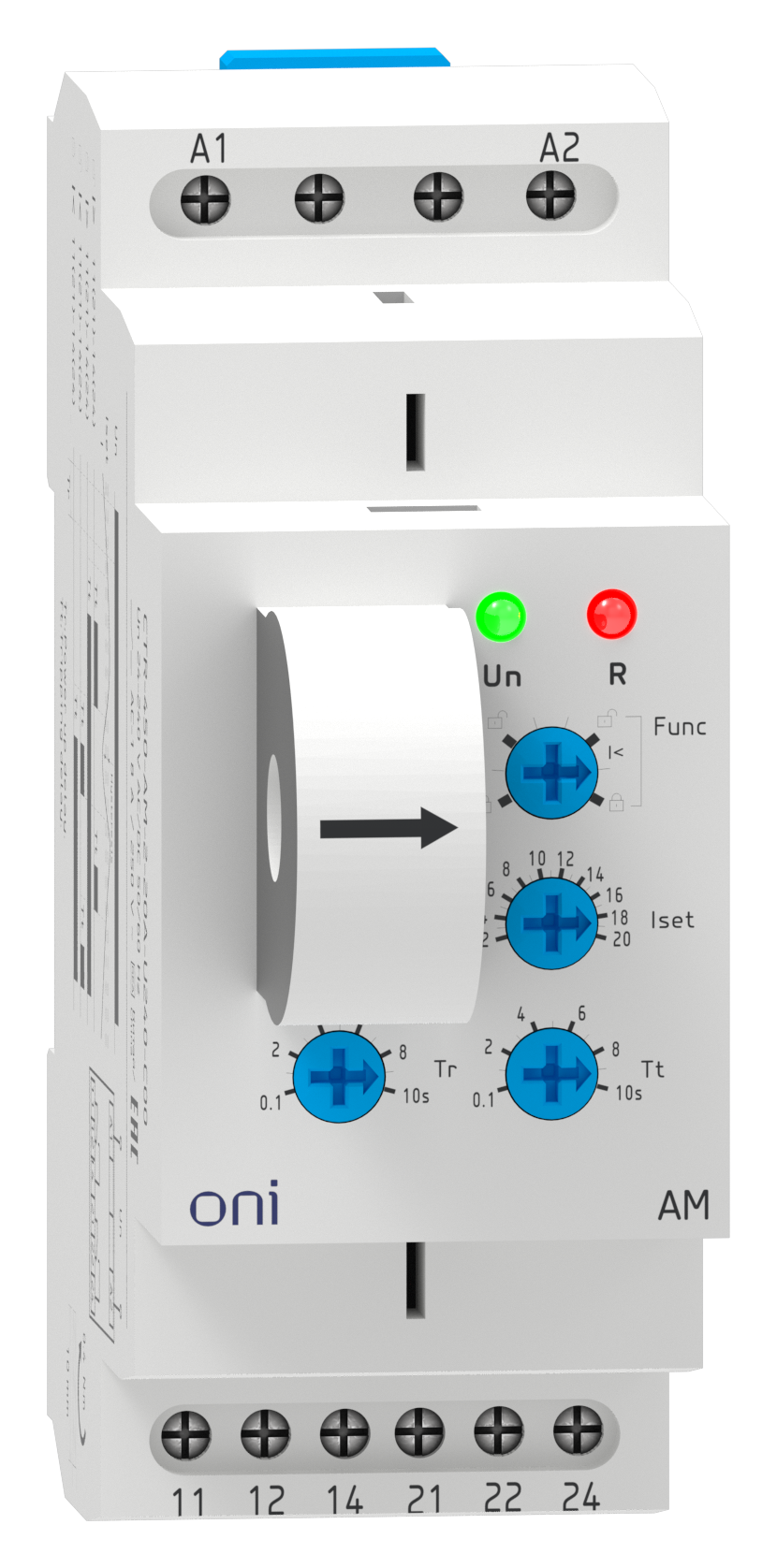

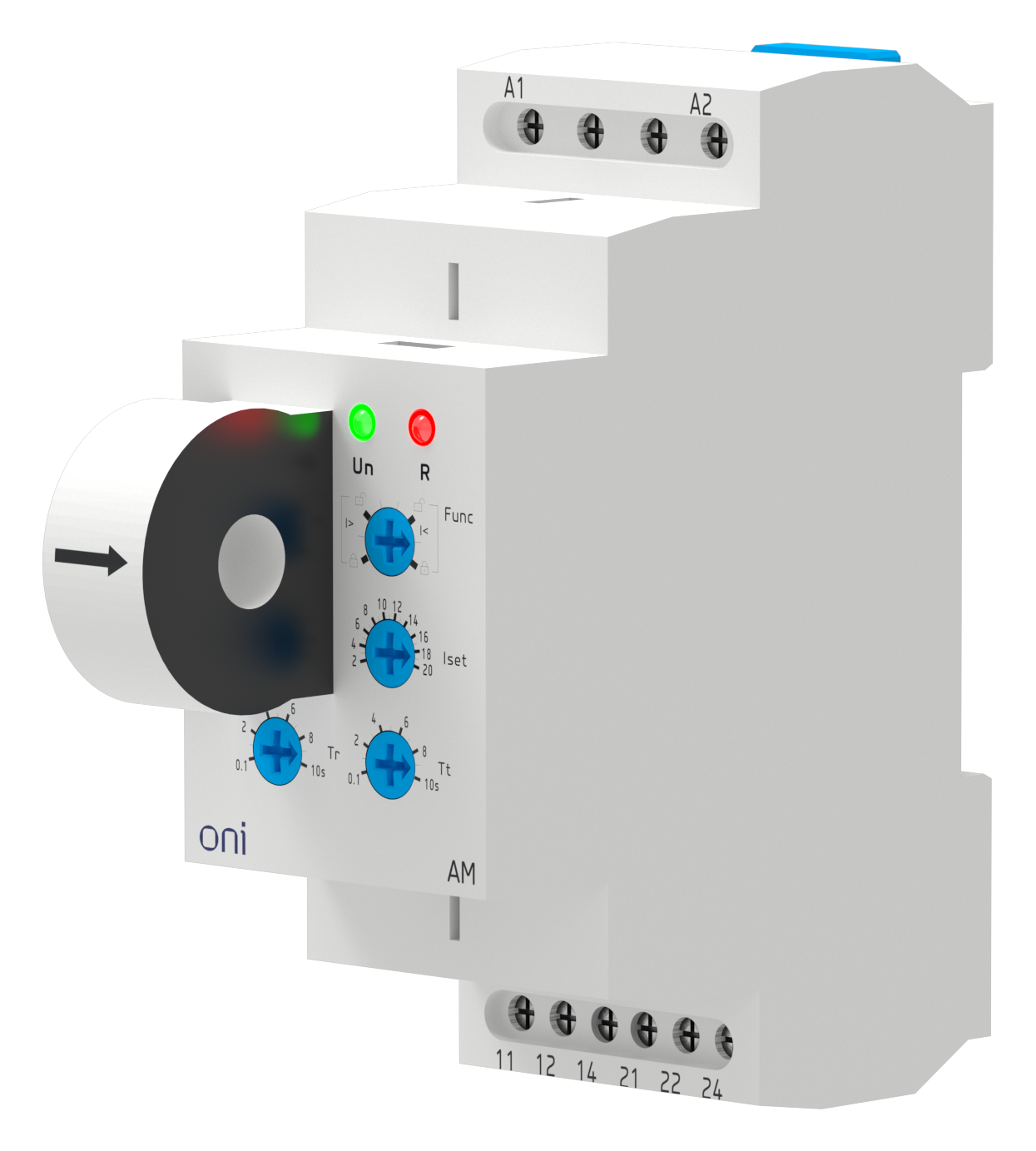

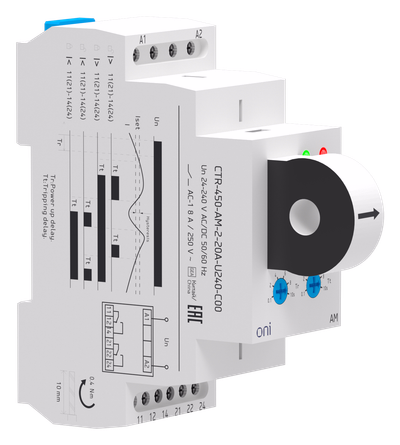

Реле контроля тока AM 2А-20А 2 контакта 24-240В AC/24В DC ONI
Новинка
Артикул:
Основные характеристики
| Диапазон измеряемого тока, А | 2...20 |
| Тип напряжения управления | Перемен./постоян. (AC/DC) |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 24...240 |
| Номин напряж питания цепи управ Us пост тока DC, В | 24...240 |
| Количество групп переключающих контактов | 2 |
Описание
Реле контроля тока типа AM ONI предназначено для непрерывного мониторинга силы тока в электрической цепи и коммутации цепей управления при выходе значения за установленные пределы.
Срок службы:
5 лет
Гарантия:
1 год
Преимущества
- Универсальное питание.
- 2 модуля.

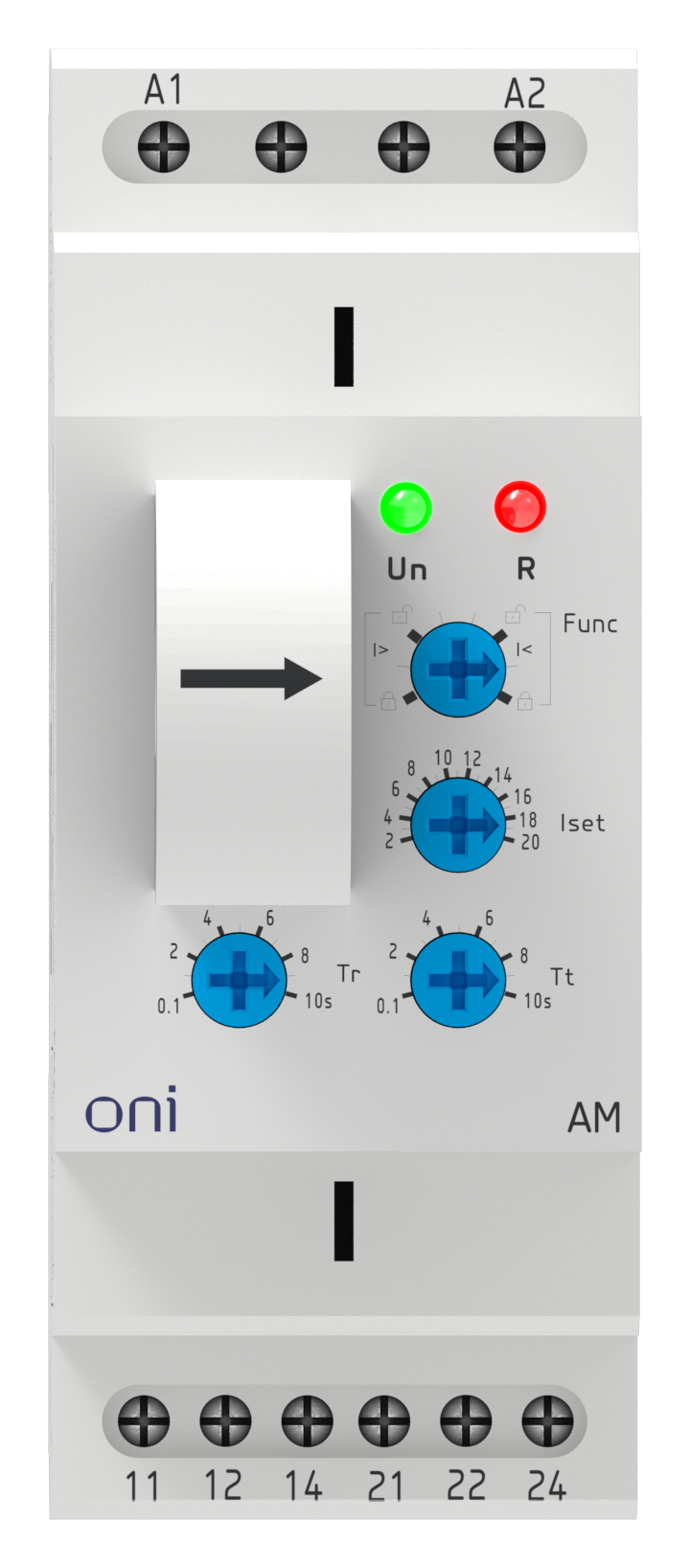

- Индикация состояния реле.
- 2 независимые контактные группы.
- Погрешность по току не более 1%.
- Номинальный ток контактной группы до 8А.
- Температура эксплуатации от -20 до +55°С.
- Любое рабочее расположение в пространстве.
Технические характеристики
| Диапазон измеряемого тока, А | 2...20 |
| Тип напряжения управления | Перемен./постоян. (AC/DC) |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 24...240 |
| Номин напряж питания цепи управ Us пост тока DC, В | 24...240 |
| Количество групп переключающих контактов | 2 |
| Количество переключающих контактов | 2 |
| Номин ток контактных групп при АС-1, А | 8 |
| Глубина, мм | 88 |

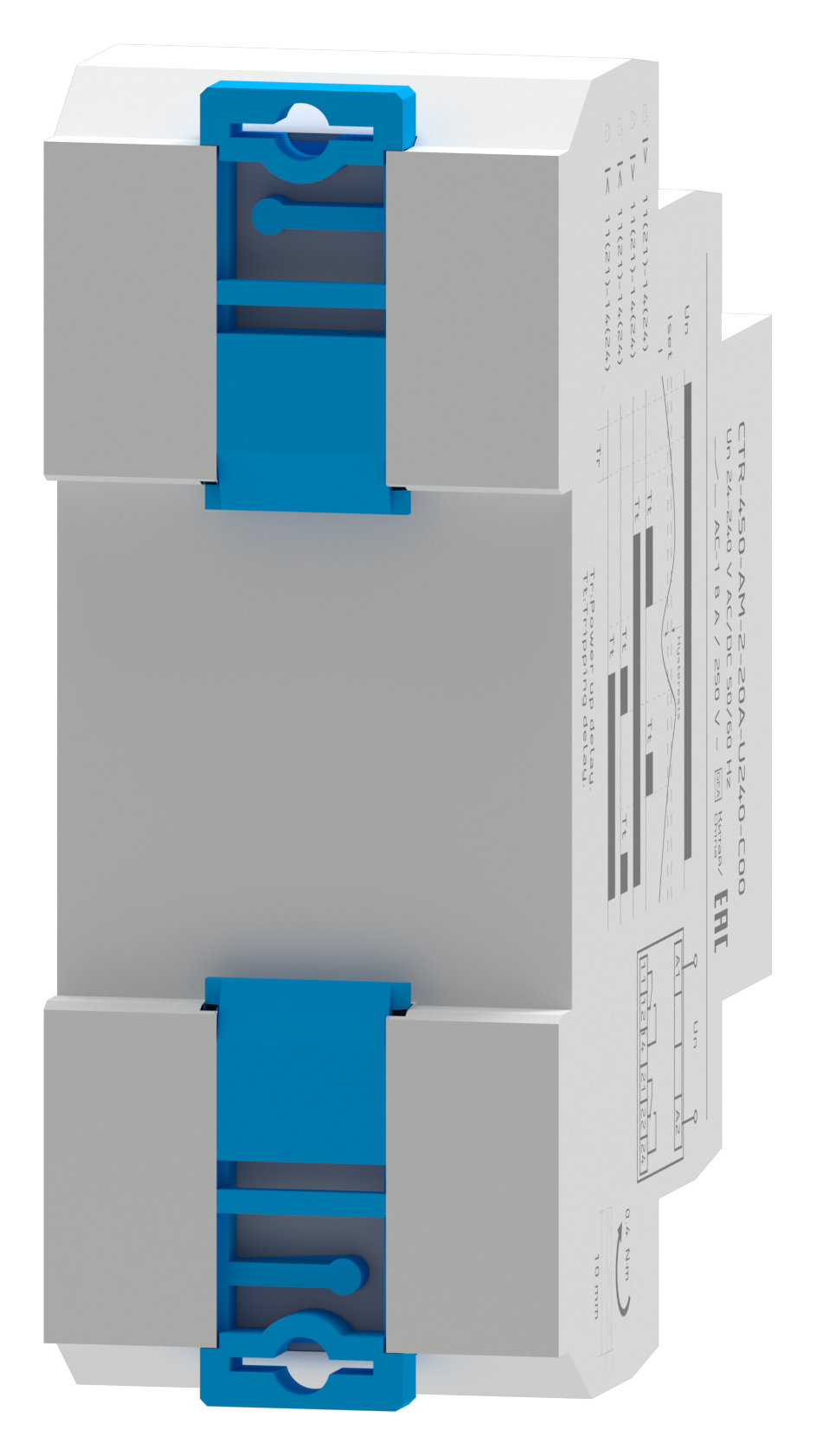

| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Степень защиты IP клеммы | IP20 |
| Макс задержка на включение, с | 10 |
| Контроль мин однофазного тока | Да |
| Контроль макс постоян тока | Нет |
| Функция гистерезиса трехфазного напряж | Нет |
| Контроль макс трехфазного тока | Нет |
| Мин задержка на отключение, с | - |
| Номин напряжение контактной группы, В | 250В АС /24 DC |
| Макс сечение многожил кабеля с наконечниками, мм² | 1х2,5 |
| Категория перенапряжения | 3 |
| Контроль макс однофазного тока | Да |
| Мин задержка на включение, с | 0.1 |
| Температура эксплуатации, °C | -20...55 |
| Индикатор наличия напряжения | Зелёный светодиод (Un) |
| Высота, мм | 95 |
| Тип подключения | Винтовое соединение |
| Ширина, мм | 36 |
| Индикатор срабатывания реле | Красный светодиод (R) |
| Контроль мин постоян тока | Нет |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Степень защиты IP лицевая панель | IP40 |
| Степень загрязнения | 2 |
| Функция гистерезиса однофазного напряж | Да |
| Контроль мин трехфазного тока | Да |
| Макс сечение одножильного кабеля, мм² | 1х2,5 |
| Макс задержка на отключение, с | - |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 6 | 60 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293100345 | 4630293100352 | 4630293100369 |
| Вес брутто, кг | 0.146 | 0.6 | 8.734 |
| Вес нетто, кг | 0.09 | 0.54 | 5.4 |
| Объем, м^3 | 0.000792 | 0.025883 | 0.04752 |
| Длина, см | 10 | 24.9 | 51.7 |
| Высота, см | 4.2 | 105 | 35.1 |
| Ширина, см | 9.7 | 9.9 | 26.2 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
