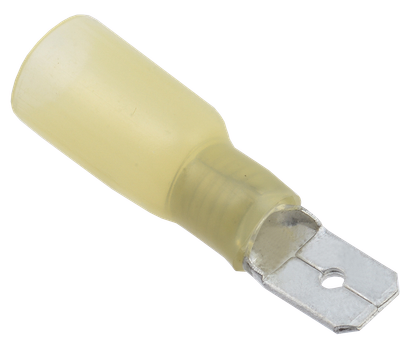

Разъем РпИп-т 6-7-0,8 плоский (100шт/упак) IEK
Артикул:
Основные характеристики
| Модель или исполнение | Вилка/штекер |
| Номин поперечное сечение, мм² | 4,0...6,0 |
| Цвет изоляции | Желтый |
| Изоляция | Частичная изоляция |
| Материал изоляции | Термоусаживаемый полиэтилен |
Описание
Разъём предназаначен для монтажа быстроразъемных соединений многопроволочных гибких медных проводов методом опрессовки.
Срок службы:
5 лет
Гарантия:
3 года
Преимущества
- Материал изоляции - самозатухающий ПВХ
- Покрытие - электролитическое лужение (защита от коррозии)
- Поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
Технические характеристики
| Модель или исполнение | Вилка/штекер |
| Номин поперечное сечение, мм² | 4,0...6,0 |
| Цвет изоляции | Желтый |
| Изоляция | Частичная изоляция |
| Материал изоляции | Термоусаживаемый полиэтилен |
| Материал контактной части | Медь луженая |
| Материал | Латунь |
| Общ длина, мм | 35.0 |
| Макс ток в длительном режиме, А | 24.0 |
| Климатическое исполнение | УХЛ3.1 |
| Номин напряжение, В | 400 |
| Кол-во в комплекте, шт | 100 |
| Толщина контактной части, мм | 0.8 |
| Наружн размер присоед части, мм | 6.30 |
| Температура эксплуатации, °C | -40...+105 |
| Размер вилки | Прочее |
Документация
Сертификаты
Сертификат 004 (PDF, 107.64 KB)
Декларация 004 (PDF, 4.64 MB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Декларация 004 (PDF, 3.19 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Сертификат 004 (PDF, 1.01 MB)
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 5 | 60 |
| Единицы измерения | упак | упак | упак |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИПРОПИЛЕН | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056464894 | 4606056464900 | 4606056464917 |
| Вес брутто, кг | 0.11 | 0.55 | 6.6 |
| Вес нетто, кг | 0.102 | 0.493 | 6.402 |
| Объем, м^3 | 0.000456 | 0.001711 | 0.02738 |
| Длина, см | 10 | 17.5 | 37 |
| Высота, см | 3 | 8.5 | 20 |
| Ширина, см | 14.5 | 11.5 | 37 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
