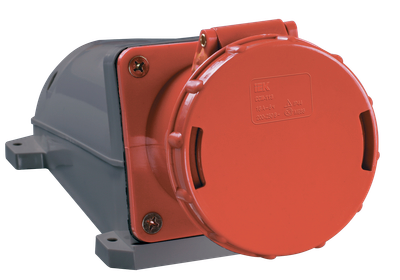

Розетка стационарная ССИ-135 3Р+РЕ+N 63А 380-415В IP54 IEK
Основные характеристики
| IEC ток, А | 63 |
| Напряжение согл EN 60309-2 | 400 В 50-60 ГЦ , красный |
| Количество полюсов | 5 |
| Степень защиты - IP | IP54 |
| Наличие блокировки | Электрическая блокировка |
Описание
Силовые штепсельные разъемы незаменимы при эксплуатации внутри помещений и на открытом воздухе совместно с мобильным электрооборудованием с кабельной системой питания и стационарным электрооборудованием однофазного и трехфазного исполнения. Подходят для подключения строительного электрооборудования и электроинструмента, станков и другого промышленного оборудования, для электроснабжения бытовок и киосков, для использования в гостиницах, домах отдыха, турбазах и т.д.
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Донный ввод для скрытой проводки.
- Пилотный контакт для безопасного включения/выключения разъема.
- Возможность эксплуатации во влажной среде (IP54).
- Корпус и несущие токоведущие части выполнены из термостойких и самозатухающих материалов.
- Винты, применяемые для механических и электротехнических соединений, защищены от самоотвинчивания.
Особенности конструкции
Технические характеристики
| IEC ток, А | 63 |
| Напряжение согл EN 60309-2 | 400 В 50-60 ГЦ , красный |
| Количество полюсов | 5 |
| Степень защиты - IP | IP54 |
| Наличие блокировки | Электрическая блокировка |
| Температура эксплуатации, °C | -25...40 |
| Способ или тип крепления | Наружный монтаж |
| Число контактов | 3P+N+PE (трехфазн. 5-проводников) |
| Фиксирующее устройство | Крышка с байонетным кольцом |
| Модель или исполнение | Поверхностн. монтажа (открыт. установка) |
| Исполнение для вооруженных сил | Нет |
| Макс поперечное сечение проводника, мм² | 16,0 |
| Материал | Пластик |
| Номин электр прочность изоляции, В | 500 |
| Ориентация заземл контакта-по циферблату часов, ч | 6 |
| Номин частота, Гц | 50/60 |
| Тип подключения | Клемма винтовая |
| Цветовая кодировка | Красный |
| Диапазон раб напряжений, В | 380...415 |
Документация
Сертификаты
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 037 (PDF, 1.06 MB)
Декларация 037 (PDF, 680.73 KB)
Декларация 037 (PDF, 1.05 MB)
Сертификат 004 (PDF, 1.20 MB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 2 | 10 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056041804 | 4606056041811 | 4606056041828 |
| Вес брутто, кг | 1.235 | 2.47 | 12.35 |
| Вес нетто, кг | 1.112 | 2.223 | 11.115 |
| Объем, м^3 | 0.004663 | 0.007862 | 0.046632 |
| Длина, см | 31.3 | 28 | 67 |
| Высота, см | 10.8 | 13 | 24 |
| Ширина, см | 13.3 | 21.6 | 29 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
