Вилка встраиваемая ССИ-3252 32А-6ч 380В 3P+PE+N IP67 IEK
Основные характеристики
| IEC ток, А | 32 |
| Диапазон раб напряжений, В | 200...415 |
| Номин частота, Гц | 50/60 |
| Номин электр прочность изоляции, В | 690 |
| Степень защиты - IP | IP67 |
Описание
Силовые разъемы со степень защиты IP67 применяются при эксплуатации внутри помещений, где есть риск воздействия влаги и пыли, и на открытом воздухе совместно с мобильным электрооборудованием с кабельной системой питания и стационарным электрооборудованием однофазного и трехфазного исполнения. Предназначены для подключения строительного электрооборудования и электроинструмента, электроснабжения временных сооружений и бытовок, станков и другого промышленного оборудования, для электроснабжения спортивных сооружений и объектов культурно массовых мероприятий, гостиницах турбазах и т.д.
Срок службы:
15 лет
Гарантия:
1 год
Преимущества
- Двухвинтовое крепление проводника.
- Эластичные силиконовые уплотнения обеспечивают надежную герметизацию даже при пониженных температурах.
- Степень защиты IP67.
- Сертификация ROHS.
Технические характеристики
| IEC ток, А | 32 |
| Диапазон раб напряжений, В | 200...415 |
| Номин частота, Гц | 50/60 |
| Номин электр прочность изоляции, В | 690 |
| Степень защиты - IP | IP67 |
| Ориентация заземл контакта-по циферблату часов, ч | 6 |
| Количество полюсов | 5 |
| Конструктивное исполнение | Вилка наружного монтажа |
| Тип подключения | Клемма винтовая |
| Макс поперечное сечение проводника, мм² | 6,0 |
| Число контактов | 3P+N+PE (трехфазн. 5-проводников) |
| Фиксирующее устройство | Байонетное кольцо |
| Наличие блокировки | Без блокировки |
| Материал | Пластик |
| Цветовая кодировка | Красный |
| Температура эксплуатации, °C | -25...40 |
| Напряжение согл EN 60309-2 | 400 В 50-60 ГЦ , красный |
| Фазовый инвертер | Нет |
| Профиль - угол вилки | Прям./прямолинейн. |
| Исполнение для вооруженных сил | Нет |
Документация
Сертификаты
Сертификат ТР ТС (PDF, 1.05 MB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Сертификат ТР ТС (PDF, 1.95 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Паспорта и РЭ

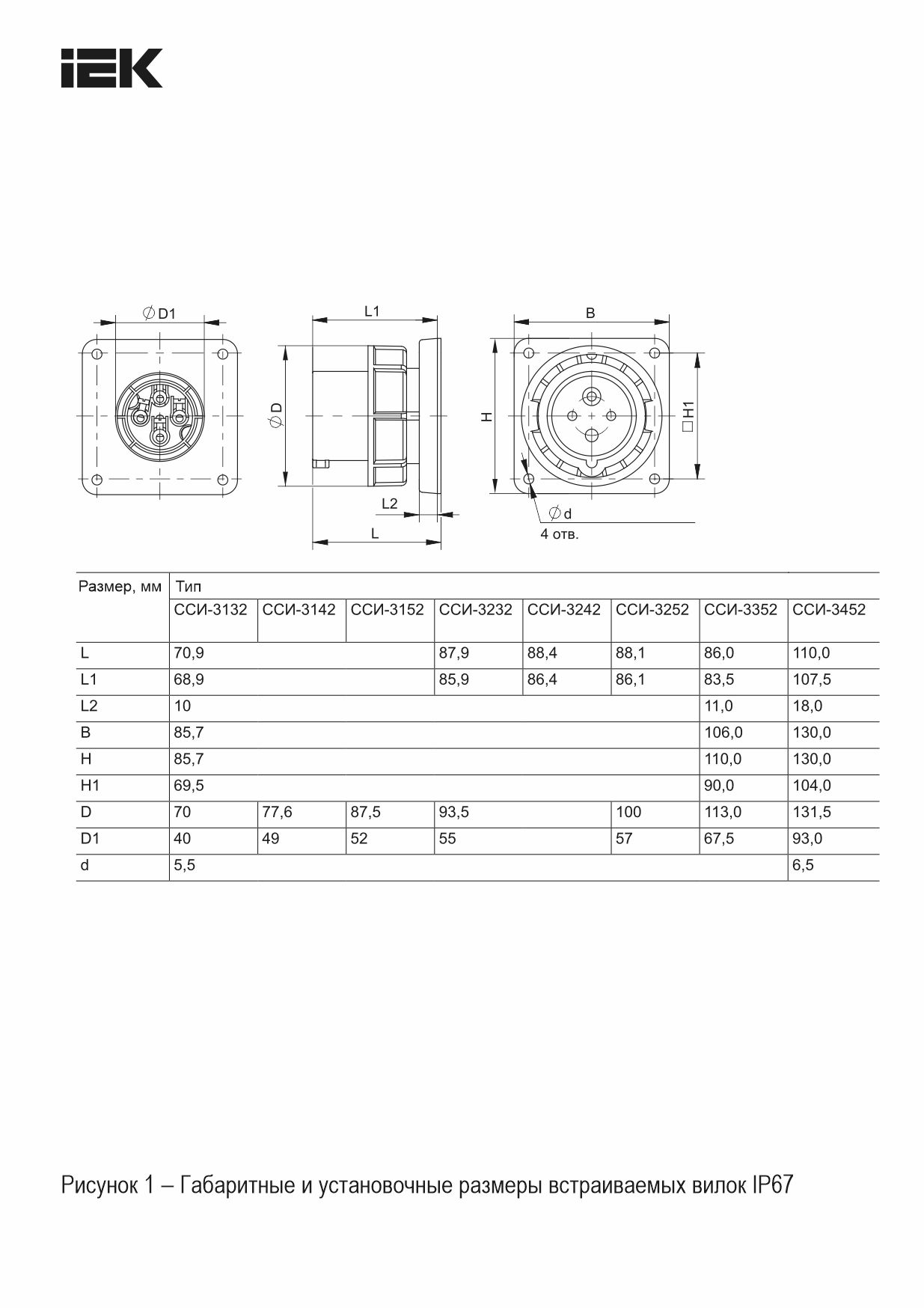

Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 60 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293229015 | 4630293229022 | 4630293229039 |
| Вес брутто, кг | 0.342 | 3.424 | 20.543 |
| Вес нетто, кг | 0.286 | 2.86 | 17.16 |
| Объем, м^3 | 0.001267 | 0.01267 | 0.07602 |
| Длина, см | 9 | 51 | 53.2 |
| Высота, см | 8.6 | 10 | 32.7 |
| Ширина, см | 8.6 | 21.1 | 43.7 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
