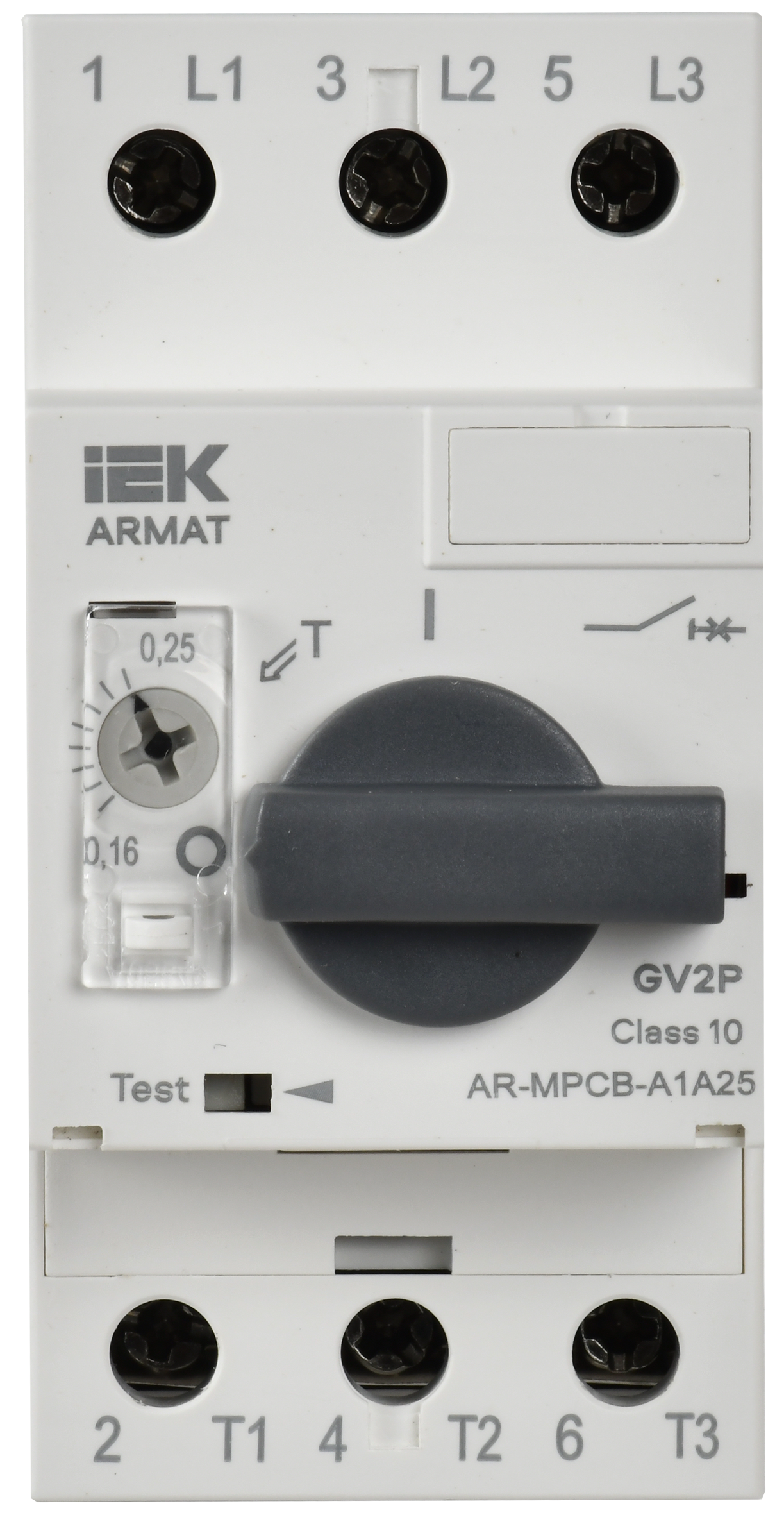

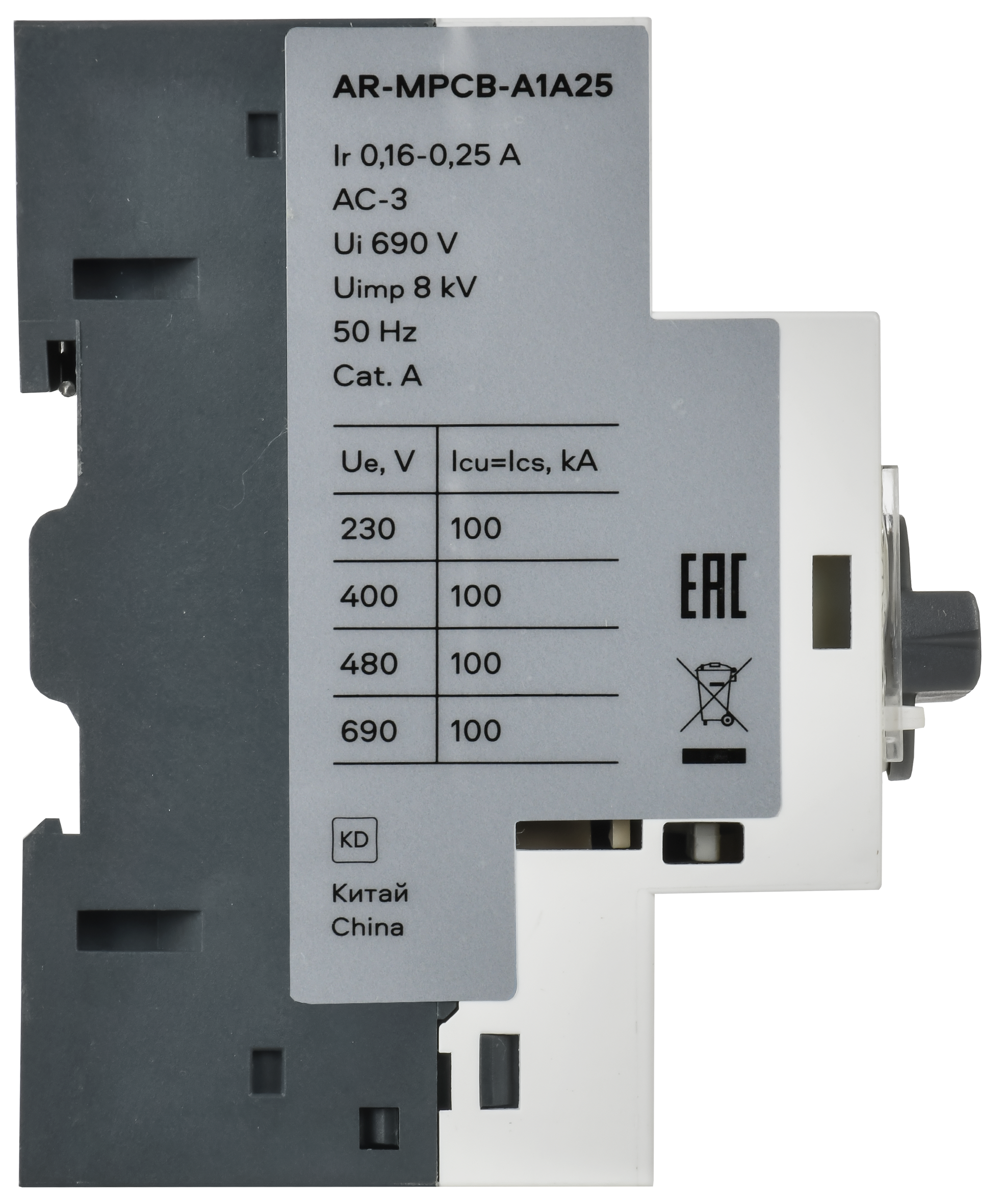

ARMAT Автоматический выключатель защиты двигателя A1 GV2P 0,16-0,25А IEK

ARMAT Автоматический выключатель защиты двигателя A1 GV2P 0,16-0,25А IEK
Новинка
  • ARMAT Автоматический выключатель защиты двигателя A1 GV2P 0,16-0,25А IEK0
  • ARMAT Автоматический выключатель защиты двигателя A1 GV2P 0,16-0,25А IEK1
  • ARMAT Автоматический выключатель защиты двигателя A1 GV2P 0,16-0,25А IEK2
  • ARMAT Автоматический выключатель защиты двигателя A1 GV2P 0,16-0,25А IEK3
  • ARMAT Автоматический выключатель защиты двигателя A1 GV2P 0,16-0,25А IEK4
  • ARMAT Автоматический выключатель защиты двигателя A1 GV2P 0,16-0,25А IEK5
Артикул:

Основные характеристики

Номин ток, А0.3
Диапазон уставки тока расцепления, А0,16...0,25
Количество полюсов3
Тип расцепителяТермомагнитный
Номин откл способность Icu при 400 В AC, кА100
Посмотреть все характеристики

Описание

Автоматический выключатель защиты двигателя типа GV2P серии ARMAT предназначен для управления электроприводами с трехфазными асинхронными электродвигателями и для защиты от перегрузки, коротких замыканий и неполнофазных режимов работы. Выключатель защищает рабочие части электродвигателей от перегрузок во время запуска, поскольку пусковые токи при включении двигателя могут значительно превышать номинальные значения. Выключатель обеспечивает точную настройку и гибкую реакцию на пиковые пусковые токи. Эффективная защита от скачкового повышения тока при запуске электродвигателя способствует увеличению срока эксплуатации электроприборов. По своим конструктивным и техническим характеристикам автоматический выключатель защиты двигателя типа GV2P серии ARMAT соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Автоматические выключатели защиты двигателя ARMAT
Посмотреть все документы

Преимущества

  • Высокая отключающая способность, Icu – 100 кА.
  • Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
  • Температурная компенсация до +60 °С.
  • Возможность пломбирования настройки теплового расцепителя.
  • Индикация срабатывания по короткому замыканию.
  • Возможность установки поворотной рукоятки.
  • Широкий ассортимент дополнительных устройств позволяет разрабатывать различные системы защиты и автоматизации.
ARMAT Автоматический выключатель защиты двигателя A1 GV2P 0,16-0,25А IEK

Технические характеристики

Номин ток, А0.3
Диапазон уставки тока расцепления, А0,16...0,25
Количество полюсов3
Тип расцепителяТермомагнитный
Номин откл способность Icu при 400 В AC, кА100
Высота, мм90.0
Номин предельный отключаемый ток к з Iсu 660 В, кА100
Тип подключения силовой электрич цепиВинтовое соединение
Номин напряжение изоляции Ui, В690
Коммутационное перенапряжение, В≤ 8000
Номин раб напряжение, В230/400/690
Номин продолжительный ток Iu, А0
Степень защиты - IPIP20
Класс расцепления - защиты10
Номин рабочий отключаемый ток к з Iсs 230 В, А100
С интегрированным вспомогат переклНет
Тип подключенияВинтовое соединение
Чувствительность к обрыву фазыДа
Номин мощность управ ЭД в применения АС-3 660В, кВт0.16
Номин рабочий отключаемый ток к з Iсs 400 В, кА100.0
Глубина, мм66.4
Номин рабочий отключаемый ток к з Iсs 660 В, кА100.00
Ширина, мм45.0
С термозащитойДа
С встроенным расцепителем пониж-го напряжНет
Конструкция прибораВстраиваемое устройство для встраиваемой техники
РемонтопригодностьНет
Номин предельный отключаемый ток к з Iсu 400 В, кА100
Уставка электромагнитного расцепителя, А3.3
Номин предельный отключаемый ток к з Iсu 230 В, кА100
Номин мощность управ ЭД в применения АС-3 400В, кВт0.06
Номин импульсное выдерживаемое напряжение, кВ8
Номин мощность управ ЭД в применения АС-3 230В, кВт0.06
Вес, кг0,32
Номин частота, Гц50
Диап регул без заде сраб расцеп короткого замык, А-
Температура эксплуатации, °C-25…60
Тип монтажаНа DIN рейку
Электр или Мех износостойкость, циклов В на О12000

Документация

Логистические параметры

ИндивидуальнаяТранспортная
Количество160
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБ
Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46100847777654610084777789
Вес брутто, кг0.424.014
Вес нетто, кг0.3118.6
Объем, м^30.0006320.03792
Длина, см8.231.6
Высота, см7.140.1
Ширина, см4.229.9
Способ нанесения информацииНа стикерНа стикер
