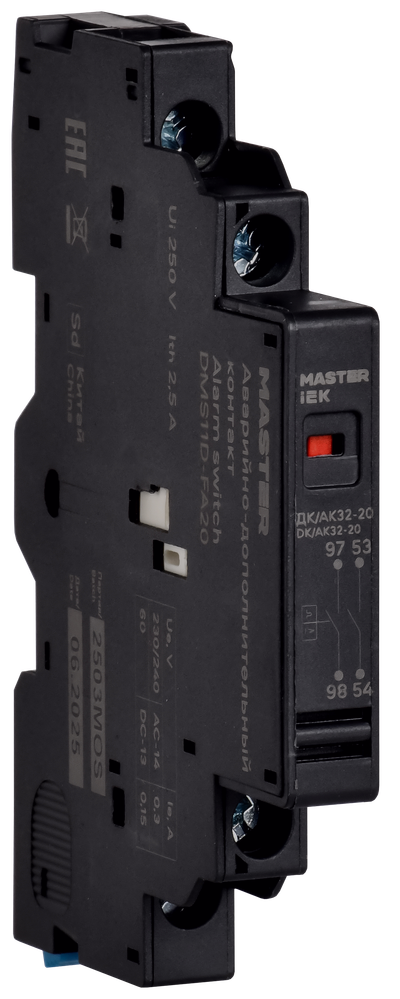

Аварийно-дополнительный контакт ДК/АК32-20 MASTER IEK
Артикул:
Основные характеристики
| Кол-во норм разомкнутых - НО контактов | 2 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Количество переключающих контактов | 0 |
| Совместимость | ПРК32 |
| Тип монтажа | Боковое крепление |
Описание
Дополнительные и аварийные контакты в одном корпусе ДК/АК 32 предназначены для увеличения количества вспомогательных контактов и сигнализации срабатывания ПРК32 от сверхтоков.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Дистанционное оповещение о срабатывании и мониторинг состояния.
Технические характеристики
| Кол-во норм разомкнутых - НО контактов | 2 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Количество переключающих контактов | 0 |
| Совместимость | ПРК32 |
| Тип монтажа | Боковое крепление |
| Условн тепловой ток доп контакта, А | 6.0 |
| Номин раб напряжение, В | 24/48/60/110/230 |
| Номин ток DC-13 при номин раб напр 48В, А | 0.30 |
| Глубина, мм | 67.0 |
| Условн тепловой ток аварийного контакта, А | 2.5 |
| Номин рабочий ток Ie при AC-15 230 В, А | 0,3 |
| Ширина, мм | 9.0 |
| Номин ток AC-15 при номин раб напр 110В, А | 0.50 |
| Индикация срабатывания | Да |
| Номин ток AC-15 при номин раб напр 24В, А | 1.50 |
| Сторона присоед к ПРК32 | Правая |
| Номин ток DC-13 при номин раб напр 60В, А | 0.15 |
| Номин ток AC-15 при номин раб напр 48В, А | 1.00 |
| Сечение проводника, мм² | 0,75...1,5 |
| Вес, кг | ≤ 0,1 |
| Степень защиты - IP | IP20 |
| Номин напряжение изоляции Ui, В | 690 |
| Номин ток AC-15 при номин раб напр 230В, А | 0.30 |
| Номин ток DC-13 при номин раб напр 24В, А | 1.0 |
| Тип подключения | Винтовое соединение |
| Износостойкость, циклов | 10000 |
| Высота, мм | 91.0 |
Документация
Сертификаты
Паспорта и РЭ

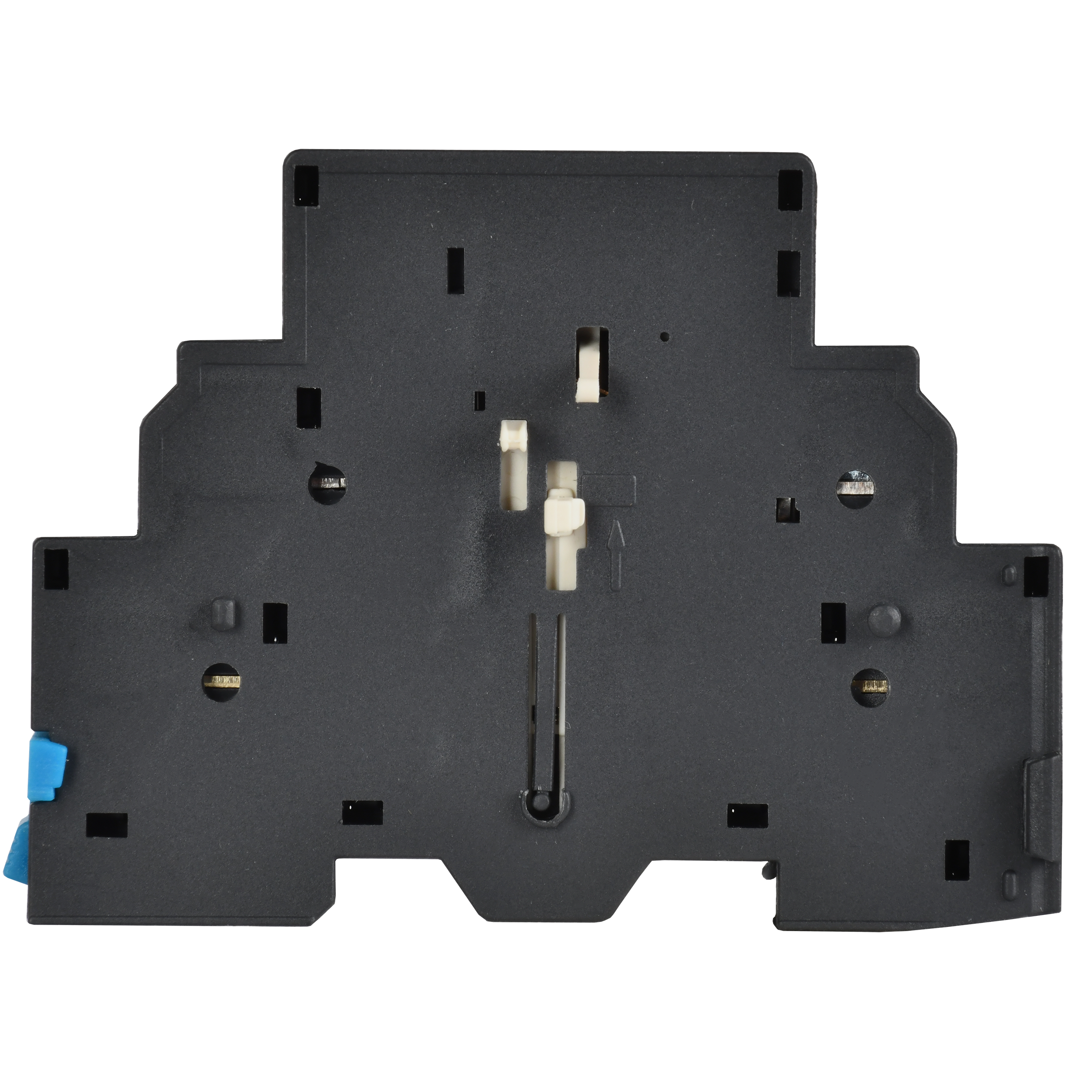

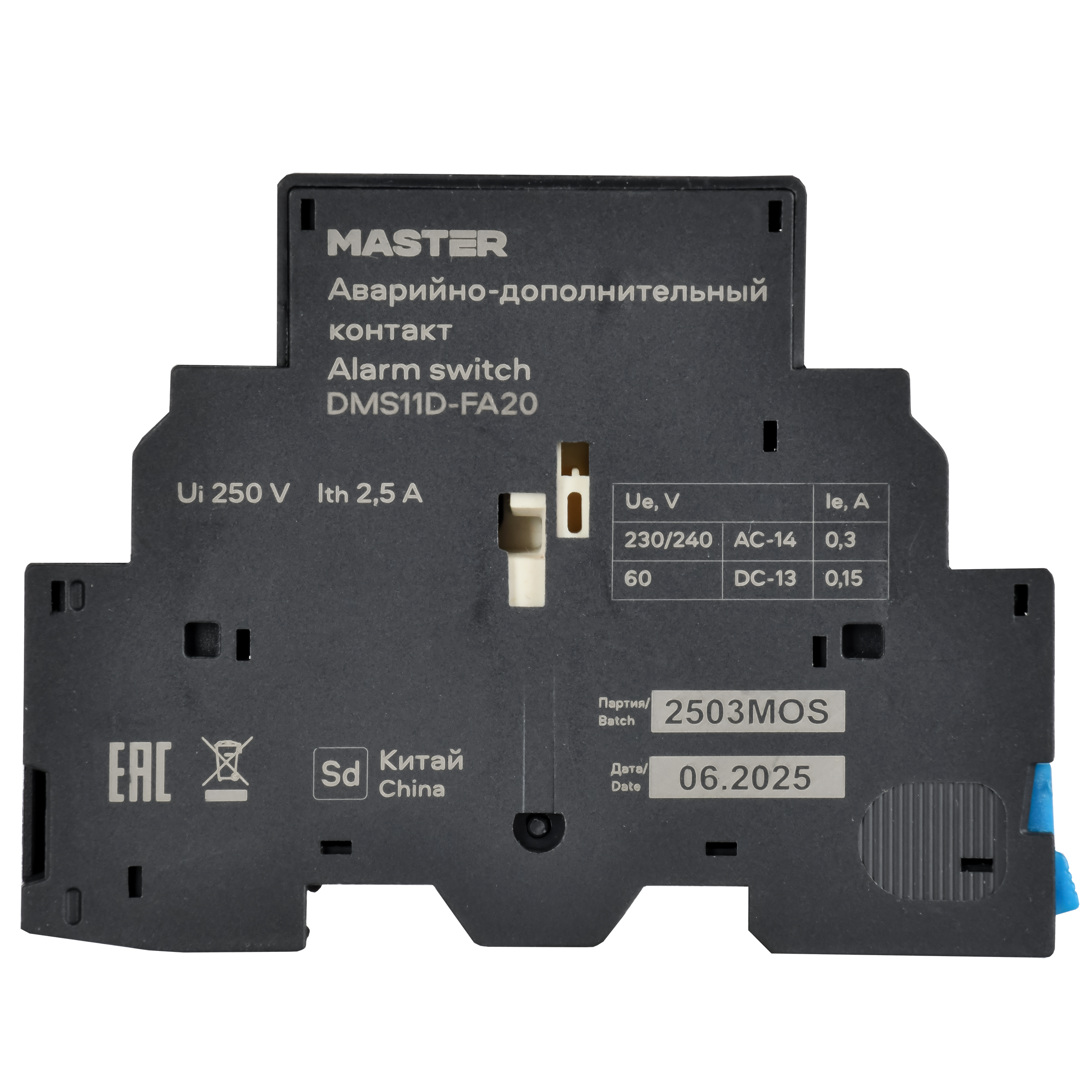

Дополнительные изображения
Дополнительное фото продукта (PNG, 1.27 MB)
Дополнительное фото продукта (PNG, 1.11 MB)
Дополнительное фото продукта (PNG, 4.66 MB)
Дополнительное фото продукта (PNG, 4.95 MB)
Дополнительное фото продукта (PNG, 1.54 MB)
Дополнительное фото продукта (PNG, 1.72 MB)
Габаритный Чертеж (JPG, 149.10 KB)
Схема Подключения (JPG, 2.04 MB)
Габаритный Чертеж (JPG, 2.13 MB)
Схема Подключения (JPG, 93.00 KB)
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 3 | 150 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056113099 | 4606056156300 |
| Вес брутто, кг | 0.2 | 10.001 |
| Вес нетто, кг | 0.129 | 6.45 |
| Объем, м^3 | 0.000567 | 0.02835 |
| Длина, см | 9.6 | 50 |
| Высота, см | 8.9 | 27 |
| Ширина, см | 5.2 | 21 |
| Способ нанесения информации | На стикер | На стикер |
