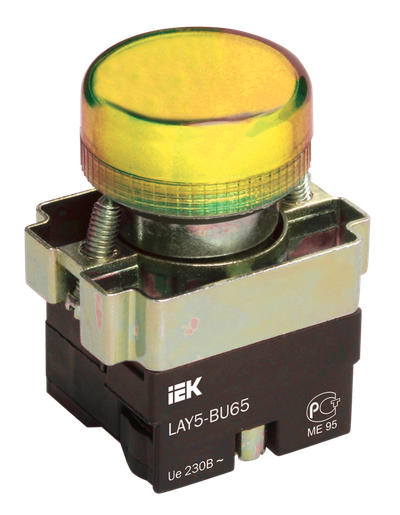

Индикатор LAY5-BU65 d=22мм желтый IEK
Артикул:
Основные характеристики
| Цвет линзы | Желтый |
| Тип напряжения | Переменный (AC) |
| Диаметр отверстия, мм | 22 |
| Тип лампы | Светодиод. источник света (LED) |
| Тип линзы | Плоская (-ий) |
Описание
Светосигнальные индикаторы предназначены для индикации состояния электрических цепей. Применяются в электрощитах, промышленном оборудовании и на объектах энергоснабжения. Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля.
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Незначительная стоимость, высокая надежность и простота монтажа.
- Широкий ассортимент позволяет укомплектовать шкаф любой сложности.

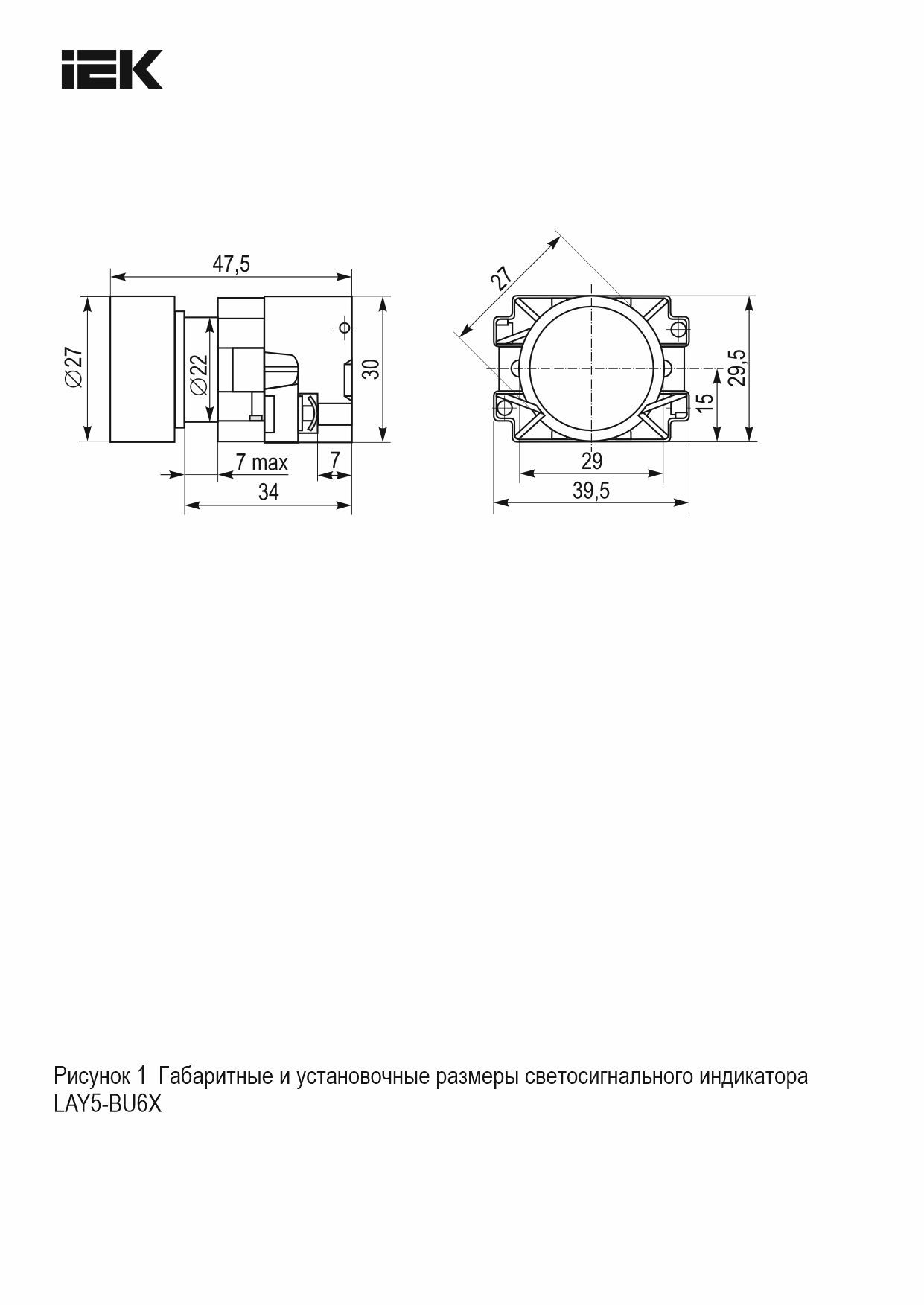

Особенности конструкции
Технические характеристики
| Цвет линзы | Желтый |
| Тип напряжения | Переменный (AC) |
| Диаметр отверстия, мм | 22 |
| Тип лампы | Светодиод. источник света (LED) |
| Тип линзы | Плоская (-ий) |
| Потребляемый ток, мА | ≤1 |
| Класс защиты от поражения электрическим током | II |
| Диаметр корпуса светофильтра, мм | 27 |
| Количество световых индикаторов | 1 |
| Ширина, мм | 39.5 |
| Степень защиты - IP | IP40 |
| Цвет переднего кольца | Прочее |
| Температура эксплуатации, °C | от -25 до +40 |
| Тип подключения | Винтовое соединение |
| Тип цоколя лампы | BA9s |
| Конструкция линзы | Круглый (-ая) |
| Длина, мм | 47.5 |
| Номин раб напряжение Ue, В | 230...230 |
| С ламп в комплекте | Да |
| Съемная лампа | Да |
| С передним кольцом | Нет |
Документация
Сертификаты
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Декларация 037 (PDF, 1.68 MB)
Декларация 037 (PDF, 1.70 MB)
Отрицательное решение (PDF, 363.13 KB)
Сертификат 004 (PDF, 198.06 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отрицательное решение (PDF, 431.12 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Сертификат 004 (PDF, 2.84 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 20 | 200 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | КАРТОН | КАРТОН |
| Штрихкод | 4606056161779 | 4606056160529 | 4606056161762 |
| Вес брутто, кг | 0.073 | 1.45 | 14.5 |
| Вес нетто, кг | 0.071 | 1.345 | 13.05 |
| Объем, м^3 | 0.00014 | 0.002095 | 0.02808 |
| Длина, см | 4.2 | 23 | 36 |
| Высота, см | 5.6 | 6.6 | 26 |
| Ширина, см | 3.3 | 13.8 | 30 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
