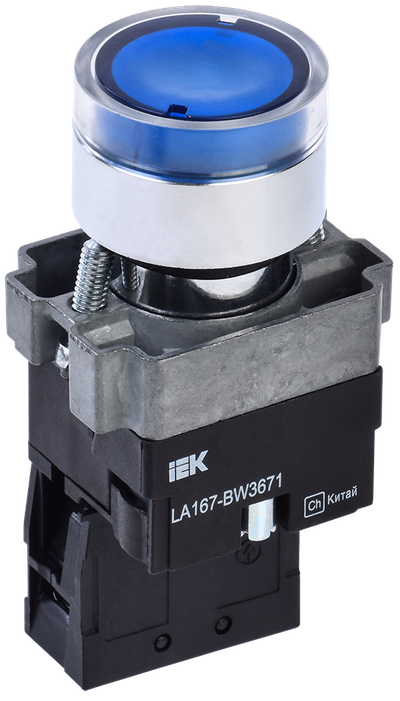

Кнопка управления LA167-BW3671 d=22мм RC 1NO с подсветкой синяя IEK
Артикул:
Основные характеристики
| Диаметр отверстия, мм | 22 |
| С возвратной пружиной | Да |
| С сигнальной лампой - индикатором | Да |
| Цвет кнопки | Синий/голубой |
| Тип кнопки | Плоская (-ий) |
Описание
Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.
Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля.
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Высокая износостойкость.
- Степень защиты от пыли и влаги – до IP65.
- Быстрое замыкание/размыкание.
- Универсальность и широкий ассортимент.
Особенности конструкции
Технические характеристики
| Диаметр отверстия, мм | 22 |
| С возвратной пружиной | Да |
| С сигнальной лампой - индикатором | Да |
| Цвет кнопки | Синий/голубой |
| Тип кнопки | Плоская (-ий) |
| Тип лампы | Светодиод. источник света (LED) |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Функция переключения с фиксацией | Нет |
| Степень защиты - IP | IP65 |
| Тип подключения | Винтовое соединение |
| Ширина по количеству модульных расстояний | - |
| Номин раб напряжение, В | 48/120/230/400/660 |
| Кол-во норм разомкнутых - НО контактов | 1 |
| С возможностью подсветки | Да |
| Номин ток, А | 0,6 ... 10 |
| Количество переключающих контактов | 0 |
| Количество управляющих элементов | 1 |
| Напряжение питания лампы, В | 230 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Высота проёма под измерительный прибор, мм | - |
| Цоколь лампы | BA9s |
| Ширина открытия, мм | - |
| Конструкция линзы | Нет |
| Количество нормально открытых контактов | 1 |
| Количество нормально закрытых контактов | 0 |
Документация
Сертификаты
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Отрицательное решение (PDF, 431.12 KB)
Отрицательное решение (PDF, 363.13 KB)
Сертификат 004 (PDF, 198.06 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Сертификат 004 (PDF, 2.84 MB)
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 10 | 200 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056666588 | 4606056666595 |
| Вес брутто, кг | 0.955 | 19.1 |
| Вес нетто, кг | 0.95 | 19 |
| Объем, м^3 | 0.001534 | 0.0378 |
| Длина, см | 17 | 50 |
| Высота, см | 9.5 | 21 |
| Ширина, см | 9.5 | 36 |
| Способ нанесения информации | На стикер | На стикер |
