Переключатель LAY5-BJ33 3 положения "I-0-II" длинная ручка 2NO IEK
Артикул:
Основные характеристики
| Обозначение положений | 1-0-2 |
| Количество полюсов | 1 |
| Номин тепловой ток Ith, А | 10 |
| Тип элемента управления | Удлинённая поворотная ручка (широкий хват) |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
Описание
Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.
Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Незначительная стоимость, высокая надежность и простота монтажа.
- Широкий ассортимент позволяет укомплектовать шкаф любой сложности.

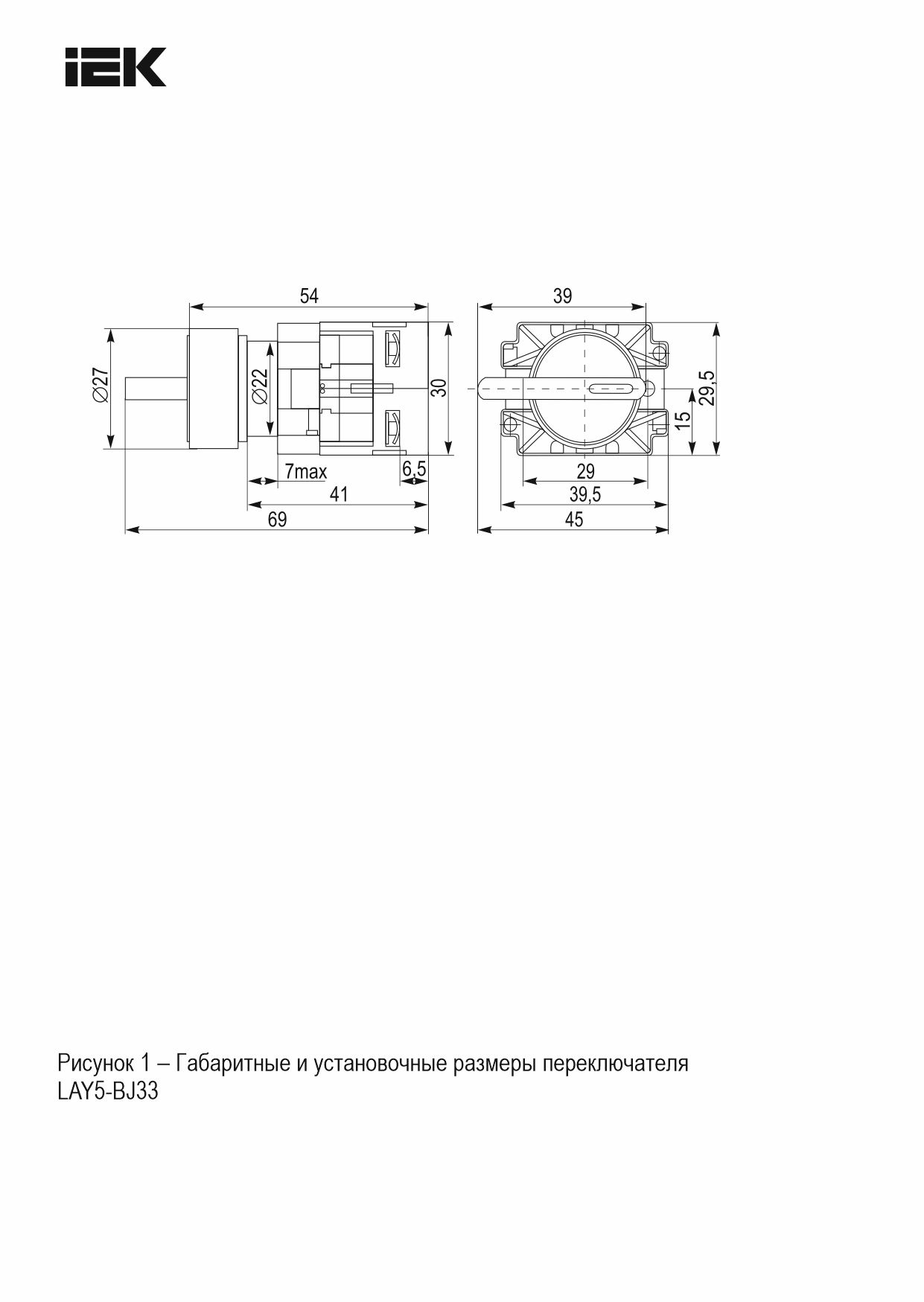

Особенности конструкции
Технические характеристики
| Обозначение положений | 1-0-2 |
| Количество полюсов | 1 |
| Номин тепловой ток Ith, А | 10 |
| Тип элемента управления | Удлинённая поворотная ручка (широкий хват) |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| С нейтральной позицией - ОТКЛ | Да |
| Макс допустимое раб напряжение Ue AC, В | 600 |
| Температура эксплуатации, °C | -10...40 |
| Тип выключателя | Многоступенчатый переключатель |
| Функции переключателя | Многоступенчатый переключатель |
| Подходит для напольного монтажа | Нет |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Фиксация положения переключателя | Да |
| Цвет | Черный |
| Класс защиты от поражения электрическим током | II |
| Номин рабочий ток Ie при АС-15 400 В, А | 1,5 |
| Высота, мм | 29.5 |
| Номин продолжительный ток Iu, А | 7.5 |
| В сборе в корпусе | Нет |
| Диаметр отверстия, мм | 22.0 |
| Номин раб напряжение DC контактов, В | 24; 48; 110; 220; 400 |
| Номин напряжение постоян тока - DC, В | 400 |
| Ширина, мм | 45.0 |
| Подходит для промежуточного монтажа | Да |
| Кол-во позиций переключения | 3 |
| Номин рабочий ток Ie при AC-15 230 В, А | 3,0 |
| Глубина, мм | 69.0 |
| Степень защиты - IP сторона контактов | IP20 |
| Подходит для установки в распредел платы | Да |
| Номин напряжение изоляции Ui, В | 600 |
| Тип изделия/компонента | Пакетный переключатель |
| С возвратом в нейтральное положение | Нет |
| Степень защиты - IP передняя сторона | IP40 |
| Тип ручки - доп устройства | Длинная ручка |
| Номинальная способность к присоединению, мм² | 2х2,5 |
| Конструкция прибора | Встраиваемое устройство |
| Подходит для монтажа на передней стенке | Нет |
| Номин раб напряжение AC контактов, В | 110; 230; 400; 600 |
