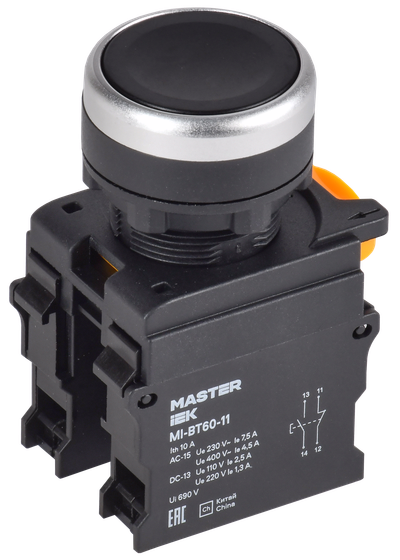

Кнопка d=22мм 1NO+1NC чёрная MASTER IEK
Артикул:
Основные характеристики
| Диаметр отверстия, мм | 22 |
| С возвратной пружиной | Да |
| С сигнальной лампой - индикатором | Нет |
| Цвет кнопки | Черный |
| Тип кнопки | Плоская (-ий) |
Описание
Предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 440 В. Соответствуют требованиям ТР ТС 004/2011, ГОСТ IEC 60947-5-1.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Повышенные механическая и электрическая износостойкости.
- Широкий ассортимент позволяет укомплектовать шкаф любой сложности.
- Высокая надежность.
- Компактность.
- Удобный монтаж.
- Выгодная цена
Технические характеристики
| Диаметр отверстия, мм | 22 |
| С возвратной пружиной | Да |
| С сигнальной лампой - индикатором | Нет |
| Цвет кнопки | Черный |
| Тип кнопки | Плоская (-ий) |
| Тип лампы | Не применимо |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Функция переключения с фиксацией | Нет |
| Степень защиты - IP | IP65 |
| Номин раб напряжение, В | 48; 120; 230; 400; 600 |
| Количество управляющих элементов | 1 |
| Конструкция линзы | Нет |
| Напряжение питания лампы, В | - |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Количество переключающих контактов | 0 |
| Монтажная глубина - ниши, мм | 48 |
| Подходит для монтажа на передней стенке | Да |
| С возможностью подсветки | Нет |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Номин ток, А | 0,6…10 |
| Высота проёма под измерительный прибор, мм | - |
| Ширина открытия, мм | - |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 3.77 MB)
Дополнительное фото продукта (PNG, 4.25 MB)
Дополнительное фото продукта (PNG, 3.45 MB)
Дополнительное фото продукта (PNG, 3.78 MB)
Листовка (PDF, 266.55 KB)
Схема Подключения (PDF, 2.14 MB)
Монтаж изделия (PDF, 2.65 MB)
Габаритный Чертеж (JPG, 117.79 KB)
Фото для Каталога продукции (JPEG, 236.38 KB)
Каталог продукции (PDF, 5.10 MB)
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 10 | 200 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4630293101397 | 4630293101410 |
| Вес брутто, кг | 0.525 | 10.5 |
| Вес нетто, кг | 0.426 | 8.52 |
| Объем, м^3 | 0.00184 | 0.0368 |
| Длина, см | 18 | 50.8 |
| Высота, см | 8.5 | 19.4 |
| Ширина, см | 9.8 | 37.4 |
| Способ нанесения информации | На стикер | На стикер |
