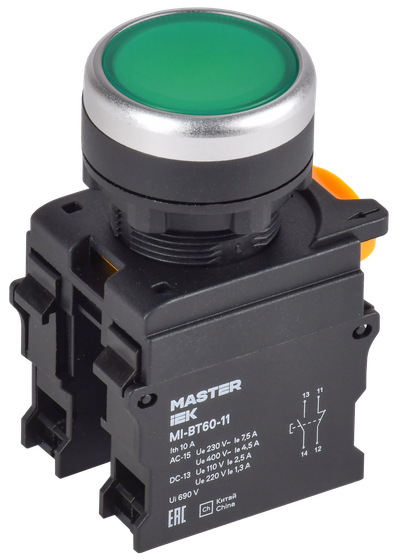

Кнопка d=22мм 1NO+1NC зелёная MASTER IEK
Артикул:
Основные характеристики
| Диаметр отверстия, мм | 22 |
| С возвратной пружиной | Да |
| С сигнальной лампой - индикатором | Нет |
| Цвет кнопки | Зеленый |
| Тип кнопки | Плоская (-ий) |
Описание
Предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 440 В. Соответствуют требованиям ТР ТС 004/2011, ГОСТ IEC 60947-5-1.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Повышенные механическая и электрическая износостойкости.
- Широкий ассортимент позволяет укомплектовать шкаф любой сложности.
- Высокая надежность.
- Компактность.
- Удобный монтаж.
- Выгодная цена
Технические характеристики
| Диаметр отверстия, мм | 22 |
| С возвратной пружиной | Да |
| С сигнальной лампой - индикатором | Нет |
| Цвет кнопки | Зеленый |
| Тип кнопки | Плоская (-ий) |
| Тип лампы | Не применимо |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Функция переключения с фиксацией | Нет |
| Степень защиты - IP | IP65 |
| Номин ток, А | 0,6…10 |
| Кол-во норм разомкнутых - НО контактов | 1 |
| С возможностью подсветки | Нет |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Подходит для монтажа на передней стенке | Да |
| Конструкция линзы | Нет |
| Количество переключающих контактов | 0 |
| Количество управляющих элементов | 1 |
| Номин раб напряжение, В | 48; 120; 230; 400; 600 |
| Напряжение питания лампы, В | - |
| Монтажная глубина - ниши, мм | 48 |
| Ширина открытия, мм | - |
| Высота проёма под измерительный прибор, мм | - |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 3.77 MB)
Дополнительное фото продукта (PNG, 4.25 MB)
Дополнительное фото продукта (PNG, 4.09 MB)
Дополнительное фото продукта (PNG, 3.82 MB)
Монтаж изделия (PDF, 2.65 MB)
Габаритный Чертеж (JPG, 117.79 KB)
Фото для Каталога продукции (JPEG, 236.38 KB)
Каталог продукции (PDF, 5.10 MB)
Листовка (PDF, 266.55 KB)
Схема Подключения (PDF, 2.14 MB)
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 10 | 200 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4630293101571 | 4630293101618 |
| Вес брутто, кг | 0.53 | 10.606 |
| Вес нетто, кг | 0.426 | 8.52 |
| Объем, м^3 | 0.00185 | 0.037 |
| Длина, см | 18.1 | 50.7 |
| Высота, см | 8.7 | 19.5 |
| Ширина, см | 10 | 37.4 |
| Способ нанесения информации | На стикер | На стикер |
