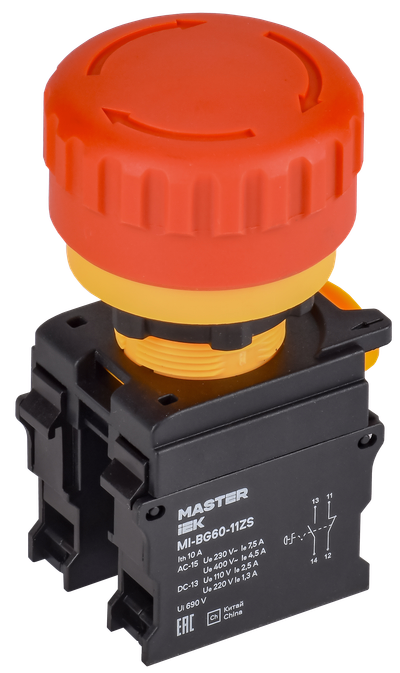

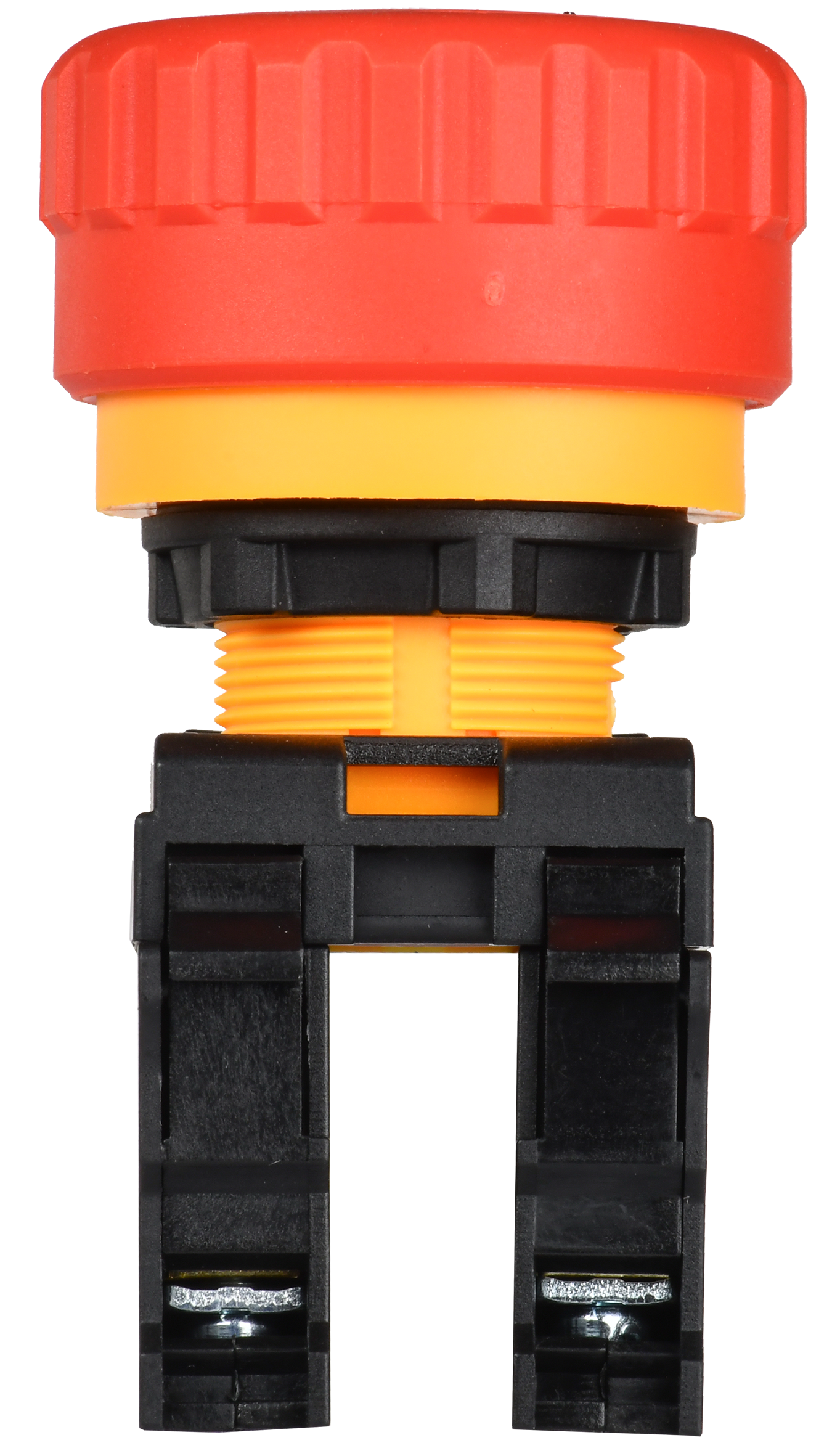

Кнопка "Грибок" поворотная с фиксацией 1NO+1NC красная MASTER IEK
Основные характеристики
| Диаметр отверстия, мм | 22 |
| С возвратной пружиной | Нет |
| С сигнальной лампой - индикатором | Нет |
| Цвет кнопки | Красный |
| Тип кнопки | Грибовидная |
Описание
Предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 440 В. Соответствуют требованиям ТР ТС 004/2011, ГОСТ IEC 60947-5-1.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Повышенные механическая и электрическая износостойкости.
- Широкий ассортимент позволяет укомплектовать шкаф любой сложности.
- Высокая надежность.
- Компактность.
- Удобный монтаж.
- Выгодная цена
Технические характеристики
| Диаметр отверстия, мм | 22 |
| С возвратной пружиной | Нет |
| С сигнальной лампой - индикатором | Нет |
| Цвет кнопки | Красный |
| Тип кнопки | Грибовидная |
| Тип лампы | Не применимо |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Функция переключения с фиксацией | Да |
| Степень защиты - IP | IP54 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| С возможностью подсветки | Нет |
| Монтажная глубина - ниши, мм | 48 |
| Количество переключающих контактов | 0 |
| Номин ток, А | 0,6…10 |
| Номин раб напряжение, В | 48; 120; 230; 400; 600 |
| Напряжение питания лампы, В | - |
| Высота проёма под измерительный прибор, мм | - |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Конструкция линзы | Нет |
| Ширина открытия, мм | - |
| Подходит для монтажа на передней стенке | Да |
| Количество управляющих элементов | 1 |
Документация
Сертификаты
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Сертификат 004 (PDF, 1.18 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Сертификат 004 (PDF, 2.84 MB)
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 3.16 MB)
Дополнительное фото продукта (PNG, 3.46 MB)
Дополнительное фото продукта (PNG, 3.99 MB)
Дополнительное фото продукта (PNG, 5.92 MB)
Листовка (PDF, 266.55 KB)
Схема Подключения (PDF, 2.14 MB)
Монтаж изделия (PDF, 2.65 MB)

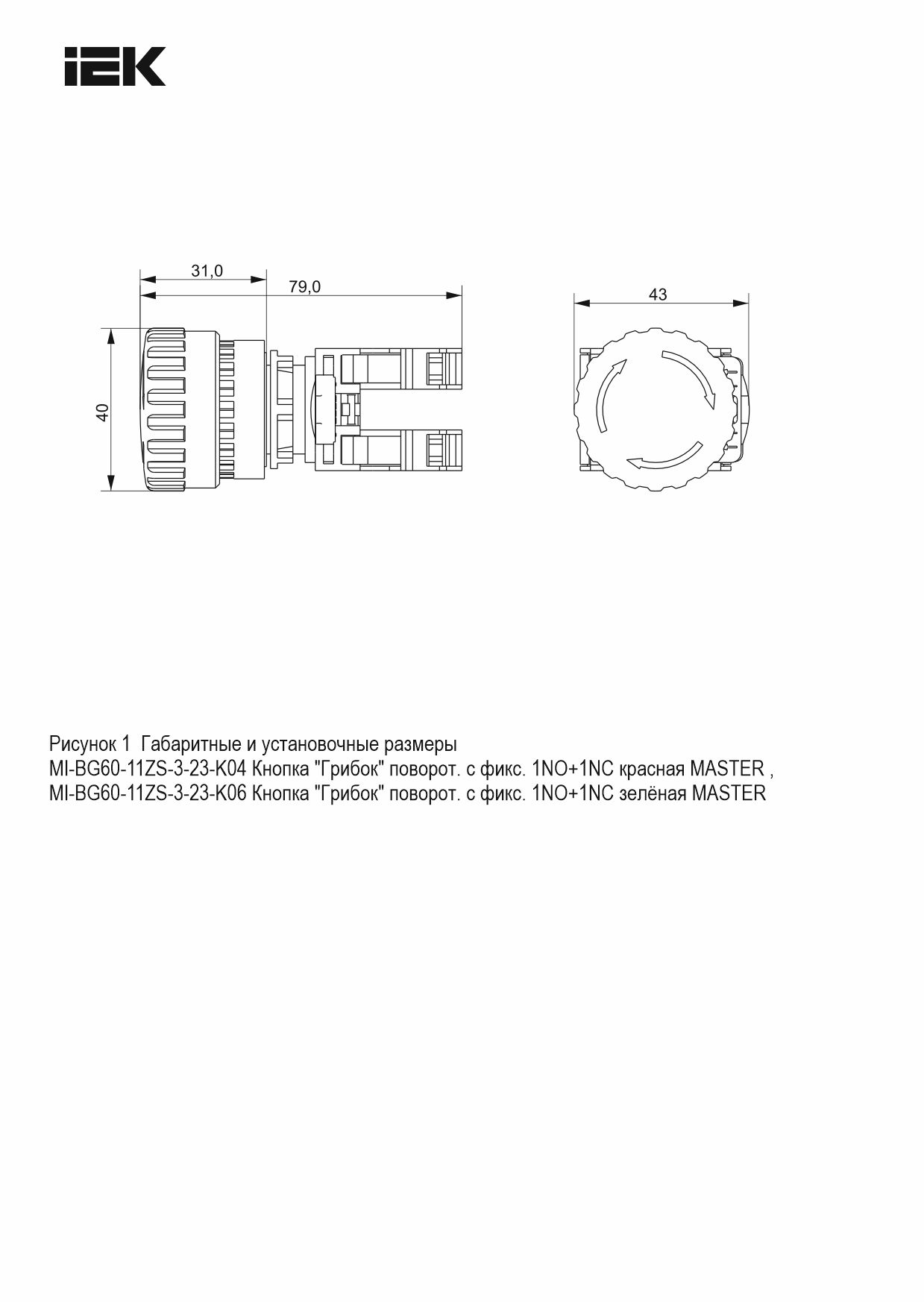

Габаритный Чертеж (JPG, 86.97 KB)
Фото для Каталога продукции (JPEG, 236.38 KB)
Каталог продукции (PDF, 5.10 MB)
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 10 | 200 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4630293101274 | 4630293101298 |
| Вес брутто, кг | 0.688 | 13.752 |
| Вес нетто, кг | 0.591 | 11.82 |
| Объем, м^3 | 0.00183 | 0.0366 |
| Длина, см | 20.9 | 46 |
| Высота, см | 8.7 | 35.9 |
| Ширина, см | 9.1 | 22.1 |
| Способ нанесения информации | На стикер | На стикер |
