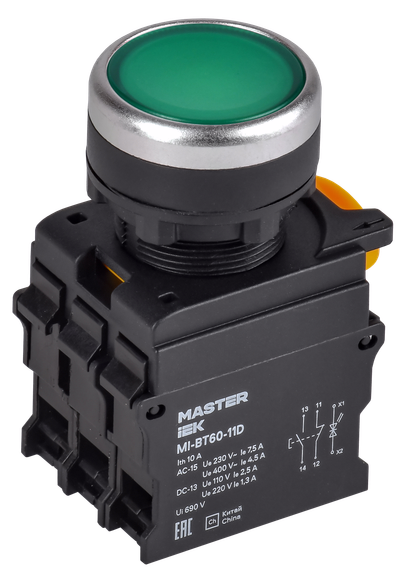

Кнопка с подсветкой d=22мм 1NO+1NC зелёная MASTER IEK
Артикул:
Основные характеристики
| Диаметр отверстия, мм | 22 |
| С возвратной пружиной | Да |
| С сигнальной лампой - индикатором | Да |
| Цвет кнопки | Зеленый |
| Тип кнопки | Плоская (-ий) |
Описание
Предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 440 В. Соответствуют требованиям ТР ТС 004/2011, ГОСТ IEC 60947-5-1.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Повышенные механическая и электрическая износостойкости.
- Широкий ассортимент позволяет укомплектовать шкаф любой сложности.
- Высокая надежность.
- Компактность.
- Удобный монтаж.
- Выгодная цена
Технические характеристики
| Диаметр отверстия, мм | 22 |
| С возвратной пружиной | Да |
| С сигнальной лампой - индикатором | Да |
| Цвет кнопки | Зеленый |
| Тип кнопки | Плоская (-ий) |
| Тип лампы | Светодиод. источник света (LED) |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Функция переключения с фиксацией | Нет |
| Степень защиты - IP | IP65 |
| Количество управляющих элементов | 1 |
| Подходит для монтажа на передней стенке | Да |
| Номин ток, А | 0,6…10 |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Монтажная глубина - ниши, мм | 48 |
| Номин раб напряжение, В | 48; 120; 230; 400; 660 |
| С возможностью подсветки | Да |
| Ширина открытия, мм | - |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Конструкция линзы | Нет |
| Высота проёма под измерительный прибор, мм | - |
| Напряжение питания лампы, В | 220 |
| Количество переключающих контактов | 0 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 4.11 MB)
Дополнительное фото продукта (PNG, 4.25 MB)
Дополнительное фото продукта (PNG, 4.09 MB)
Дополнительное фото продукта (PNG, 5.14 MB)
Монтаж изделия (PDF, 2.65 MB)
Фото для Каталога продукции (JPEG, 236.38 KB)
Каталог продукции (PDF, 5.10 MB)
Габаритный Чертеж (JPG, 117.11 KB)
Схема Подключения (PDF, 2.14 MB)
Листовка (PDF, 266.55 KB)
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 10 | 200 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4630293101854 | 4630293101878 |
| Вес брутто, кг | 0.642 | 12.83 |
| Вес нетто, кг | 0.524 | 10.48 |
| Объем, м^3 | 0.00184 | 0.0368 |
| Длина, см | 18.1 | 50.9 |
| Высота, см | 8.6 | 19.5 |
| Ширина, см | 9.8 | 37.1 |
| Способ нанесения информации | На стикер | На стикер |
