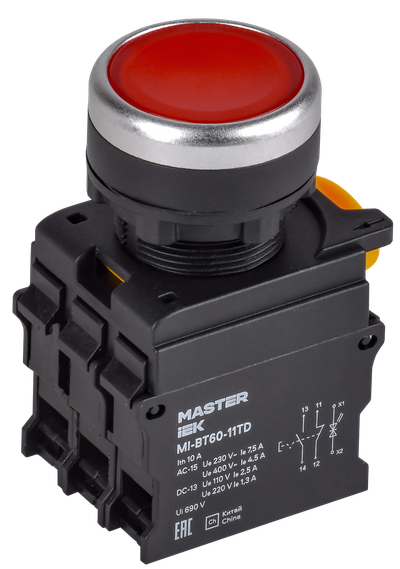

Кнопка с подсветкой и фиксацией d=22мм 1NO+1NC красная MASTER IEK
Артикул:
Основные характеристики
| Диаметр отверстия, мм | 22 |
| С возвратной пружиной | Нет |
| С сигнальной лампой - индикатором | Да |
| Цвет кнопки | Красный |
| Тип кнопки | Плоская (-ий) |
Описание
Предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 440 В. Соответствуют требованиям ТР ТС 004/2011, ГОСТ IEC 60947-5-1.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Повышенные механическая и электрическая износостойкости.
- Широкий ассортимент позволяет укомплектовать шкаф любой сложности.
- Высокая надежность.
- Компактность.
- Удобный монтаж.
- Выгодная цена
Технические характеристики
| Диаметр отверстия, мм | 22 |
| С возвратной пружиной | Нет |
| С сигнальной лампой - индикатором | Да |
| Цвет кнопки | Красный |
| Тип кнопки | Плоская (-ий) |
| Тип лампы | Светодиод. источник света (LED) |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Функция переключения с фиксацией | Да |
| Степень защиты - IP | IP65 |
| Монтажная глубина - ниши, мм | 48 |
| Напряжение питания лампы, В | 220 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Количество управляющих элементов | 1 |
| Количество переключающих контактов | 0 |
| Ширина открытия, мм | - |
| Номин раб напряжение, В | 48; 120; 230; 400; 660 |
| Конструкция линзы | Нет |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Подходит для монтажа на передней стенке | Да |
| Высота проёма под измерительный прибор, мм | - |
| С возможностью подсветки | Да |
| Номин ток, А | 0,6…10 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 4.11 MB)
Дополнительное фото продукта (PNG, 4.25 MB)
Дополнительное фото продукта (PNG, 4.20 MB)
Дополнительное фото продукта (PNG, 5.14 MB)
Монтаж изделия (PDF, 2.65 MB)
Фото для Каталога продукции (JPEG, 236.38 KB)
Каталог продукции (PDF, 5.10 MB)
Листовка (PDF, 266.55 KB)
Габаритный Чертеж (JPG, 126.83 KB)
Схема Подключения (PDF, 2.14 MB)
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 10 | 200 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4630293102295 | 4630293102318 |
| Вес брутто, кг | 0.641 | 12.824 |
| Вес нетто, кг | 0.537 | 10.74 |
| Объем, м^3 | 0.00183 | 0.0366 |
| Длина, см | 18 | 50.3 |
| Высота, см | 8.5 | 19.5 |
| Ширина, см | 9.9 | 37.4 |
| Способ нанесения информации | На стикер | На стикер |
