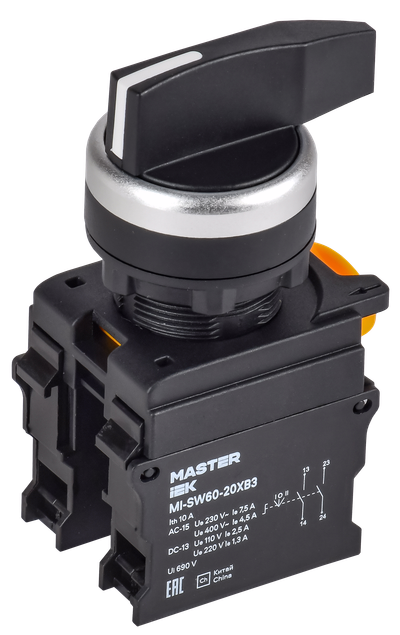

Переключатель длинная ручка на 3 положения 2NO чёрный MASTER IEK
Артикул:
Основные характеристики
| Количество полюсов | 2 |
| Номин тепловой ток Ith, А | 10 |
| Тип элемента управления | Удлинённая поворотная ручка (широкий хват) |
| Кол-во вспомогат норм разомкнутых-НО конт | 2 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
Описание
Предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 440 В. Соответствуют требованиям ТР ТС 004/2011, ГОСТ IEC 60947-5-1.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Повышенные механическая и электрическая износостойкости.
- Широкий ассортимент позволяет укомплектовать шкаф любой сложности.
- Высокая надежность.
- Компактность.
- Удобный монтаж.
- Выгодная цена
Технические характеристики
| Количество полюсов | 2 |
| Номин тепловой ток Ith, А | 10 |
| Тип элемента управления | Удлинённая поворотная ручка (широкий хват) |
| Кол-во вспомогат норм разомкнутых-НО конт | 2 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| С нейтральной позицией - ОТКЛ | Да |
| Функции переключателя | Многоступенчатый переключатель |
| Класс защиты от поражения электрическим током | II |
| Фиксация положения переключателя | Да |
| Номинальная способность к присоединению, мм² | 2,5 |
| Номин рабочий ток Ie при AC-15 230 В, А | 7,5 |
| Электр износостойкость, млн циклов | 1 |
| Мех износостойкость, млн циклов | 3 |
| Глубина, мм | 74.3 |
| Номин продолжительный ток Iu, А | 10.0 |
| Подходит для напольного монтажа | Нет |
| Высота, мм | 29.0 |
| Номин рабочий ток Ie при АС-15 400 В, А | 4,5 |
| Подходит для монтажа на передней стенке | Да |
| Конструкция прибора | Встраиваемое устройство |
| Подходит для промежуточного монтажа | Да |
| Номин напряжение изоляции Ui, В | 690 |
| Подходит для установки в распредел платы | Нет |
| Сечение многожильного гибкого провода, мм² | 2,5 |
| Тип изделия/компонента | Пакетный переключатель |
| В сборе в корпусе | Нет |
| Номин раб напряжение AC контактов, В | 48; 120; 230; 400; 660 |
| Температура эксплуатации, °C | -25…55 |
| С возвратом в нейтральное положение | Нет |
| Ширина, мм | 41.5 |
| Степень защиты - IP передняя сторона | IP65 |
| Ток предохранителя qG, А | 10 |
| Номин напряжение постоян тока - DC, В | 440 |
| Кол-во позиций переключения | 3 |
| Тип выключателя | Многоступенчатый переключатель |
| Цвет | Черный |
| Макс допустимое раб напряжение Ue AC, В | 660 |
| Диаметр отверстия, мм | 22.0 |
| Номин раб напряжение DC контактов, В | 24; 48; 110; 220; 440 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 2.89 MB)
Дополнительное фото продукта (PNG, 4.45 MB)
Дополнительное фото продукта (PNG, 5.36 MB)
Дополнительное фото продукта (PNG, 4.91 MB)
Монтаж изделия (PDF, 2.65 MB)
Фото для Каталога продукции (JPEG, 236.38 KB)
Каталог продукции (PDF, 5.10 MB)
Листовка (PDF, 266.55 KB)
Схема Подключения (PDF, 2.14 MB)
Габаритный Чертеж (JPG, 78.08 KB)
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 10 | 200 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4630293102608 | 4630293102615 |
| Вес брутто, кг | 0.561 | 11.222 |
| Вес нетто, кг | 0.448 | 8.96 |
| Объем, м^3 | 0.00183 | 0.0366 |
| Длина, см | 18 | 50.6 |
| Высота, см | 8.7 | 19.3 |
| Ширина, см | 9.9 | 37.5 |
| Способ нанесения информации | На стикер | На стикер |
