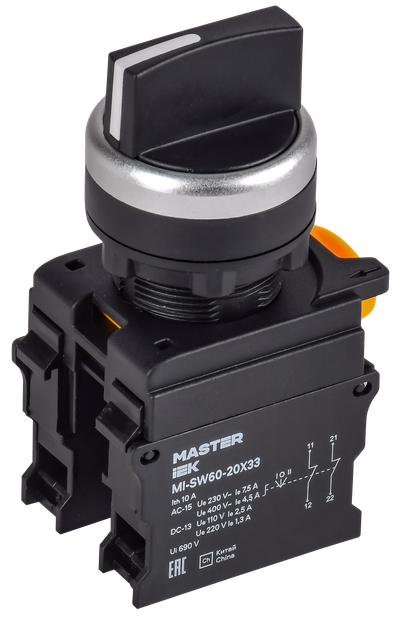

Переключатель на 3 положения возвратный 2NO чёрный MASTER IEK
Артикул:
Основные характеристики
| Количество полюсов | 2 |
| Номин тепловой ток Ith, А | 10 |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
| Кол-во вспомогат норм разомкнутых-НО конт | 2 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
Описание
Предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 440 В. Соответствуют требованиям ТР ТС 004/2011, ГОСТ IEC 60947-5-1.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Повышенные механическая и электрическая износостойкости.
- Широкий ассортимент позволяет укомплектовать шкаф любой сложности.
- Высокая надежность.
- Компактность.
- Удобный монтаж.
- Выгодная цена
Технические характеристики
| Количество полюсов | 2 |
| Номин тепловой ток Ith, А | 10 |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
| Кол-во вспомогат норм разомкнутых-НО конт | 2 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| С нейтральной позицией - ОТКЛ | Да |
| Номинальная способность к присоединению, мм² | 2,5 |
| Тип выключателя | Многоступенчатый переключатель |
| Подходит для промежуточного монтажа | Да |
| В сборе в корпусе | Нет |
| С возвратом в нейтральное положение | Да |
| Кол-во позиций переключения | 3 |
| Высота, мм | 29.0 |
| Электр износостойкость, млн циклов | 1 |
| Степень защиты - IP передняя сторона | IP65 |
| Класс защиты от поражения электрическим током | II |
| Глубина, мм | 74.0 |
| Фиксация положения переключателя | Нет |
| Номин рабочий ток Ie при АС-15 400 В, А | 4,5 |
| Тип изделия/компонента | Пакетный переключатель |
| Ток предохранителя qG, А | 10 |
| Температура эксплуатации, °C | -25…55 |
| Номин раб напряжение DC контактов, В | 24; 48; 110; 220; 440 |
| Функции переключателя | Многоступенчатый переключатель |
| Цвет | Черный |
| Макс допустимое раб напряжение Ue AC, В | 660 |
| Конструкция прибора | Встраиваемое устройство |
| Подходит для напольного монтажа | Нет |
| Номин раб напряжение AC контактов, В | 48; 120; 230; 400; 660 |
| Номин напряжение изоляции Ui, В | 690 |
| Мех износостойкость, млн циклов | 3 |
| Номин напряжение постоян тока - DC, В | 440 |
| Подходит для установки в распредел платы | Нет |
| Ширина, мм | 41.5 |
| Подходит для монтажа на передней стенке | Да |
| Диаметр отверстия, мм | 22.0 |
| Номин рабочий ток Ie при AC-15 230 В, А | 7,5 |
| Номин продолжительный ток Iu, А | 10.0 |
| Сечение многожильного гибкого провода, мм² | 2,5 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 2.89 MB)
Дополнительное фото продукта (PNG, 3.92 MB)
Дополнительное фото продукта (PNG, 4.73 MB)
Дополнительное фото продукта (PNG, 4.93 MB)
Листовка (PDF, 266.55 KB)
Схема Подключения (PDF, 2.14 MB)
Монтаж изделия (PDF, 2.65 MB)
Фото для Каталога продукции (JPEG, 236.38 KB)
Каталог продукции (PDF, 5.10 MB)

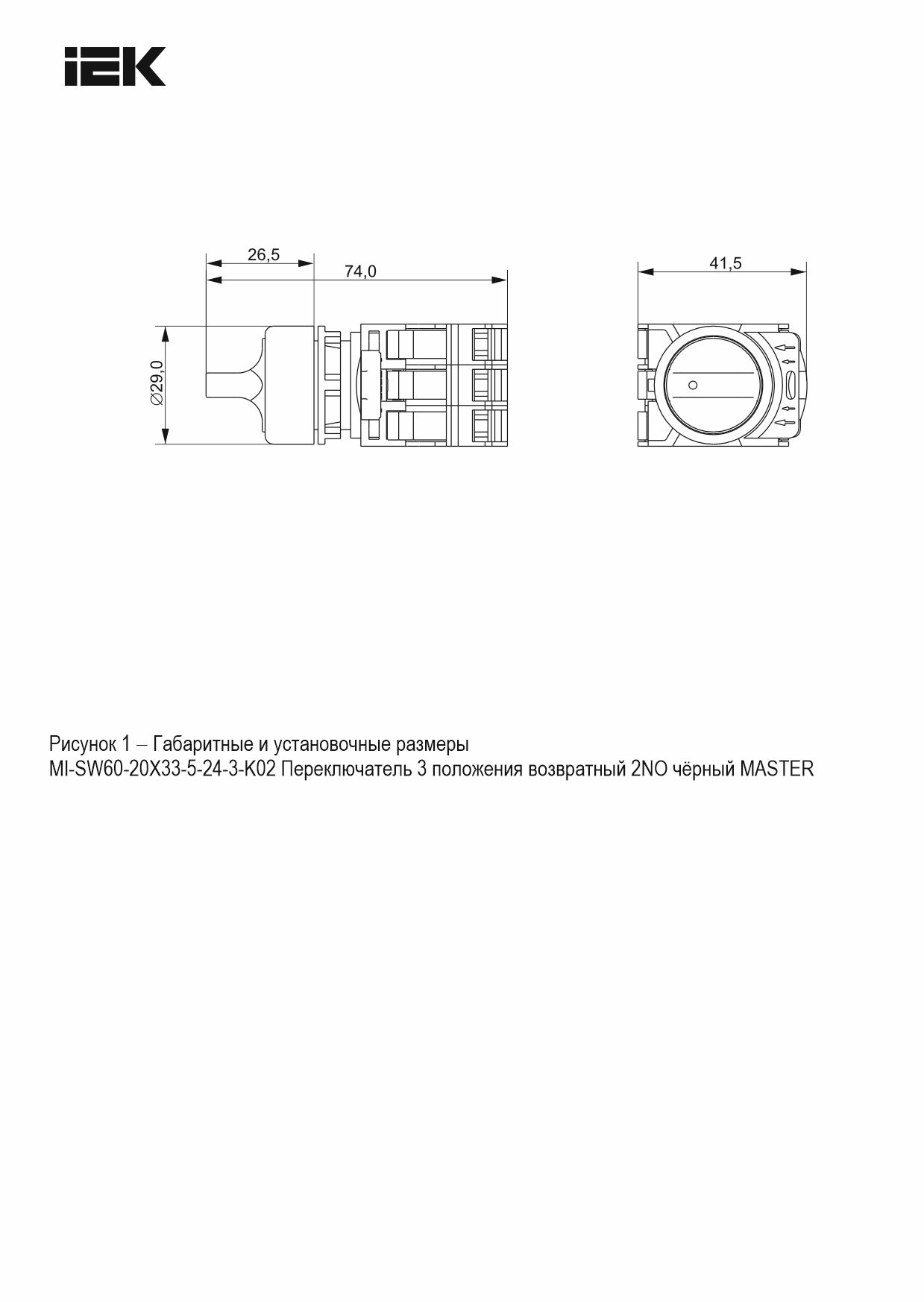

Габаритный Чертеж (JPG, 75.97 KB)
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 10 | 200 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4630293102660 | 4630293102677 |
| Вес брутто, кг | 0.558 | 11.166 |
| Вес нетто, кг | 0.45 | 9 |
| Объем, м^3 | 0.00185 | 0.037 |
| Длина, см | 18 | 50.4 |
| Высота, см | 8.7 | 19.5 |
| Ширина, см | 9.9 | 37.7 |
| Способ нанесения информации | На стикер | На стикер |
