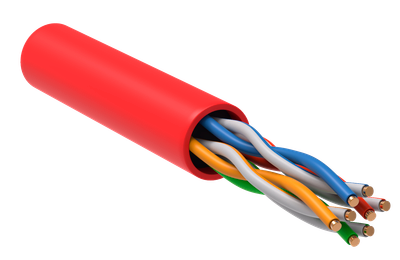

ITK Витая пара U/UTP кат.5E 4х2х24AWG solid LSZH нг(А)-HF красный (305м)
- Видео
Артикул:
Основные характеристики
| Категория | 5E |
| Размер AWG | 24 |
| Диаметр проводника, мм | 0.51 |
| Материал проводника | Медь |
| Экран поверх скрутки | Нет |
Описание
Кабель ITK категории 5Е для внутренней прокладки 4х парный U/UTP в оболочке LSZH, цвет красный. Применяется для построения структурированных кабельных систем, локальных вычислительных сетей, для общей коммуникационной инфраструктуры внутри здания, для магистральных подсистем и для организации «последней мили».
Срок службы:
15 лет
Гарантия:
1 год
Преимущества
- Широкий ассортимент кабеля.
- Материал изготовления проводников витых пар - высококачественная электротехническая медь.
- Исполнение оболочек соответствует нормам пожарной безопасности (негорючие, нетоксичные, с низким газо- и дымо- выделением), что подтверждают сертификаты ГОСТ Р.
- Удобная и понятная маркировка.
- Соответствие ГОСТ Р 54429-2011, международному стандарту ISO/IEC:2002(Е), классу огнестойкости IEC 60332-1.
- Минимальные сроки поставки.
Особенности конструкции
Технические характеристики
| Категория | 5E |
| Размер AWG | 24 |
| Диаметр проводника, мм | 0.51 |
| Материал проводника | Медь |
| Экран поверх скрутки | Нет |
| Экран поверх элемента скрутки | Нет |
| Материал внешн оболочки | Прочее |
| Класс проводника | Класс 1 (однопроволочная жила) |
| Количество элементов скрутки | 4 |
| Количество жил | 8 |
| Температура эксплуатации, °C | -20...60 |
| Цвет внешн оболочки | Красный |
| Внешний диаметр кабеля, мм | 6,0±0,2 |
| Длина кабеля, м | 305 |
| Класс огнестойкости | нг(А)-HF |
| Свободный от галогенов | Да |
| С пониженным дымовыделением | Да |
| Тип скрутки | Повив |
| Рабочее напряжение, В | ≤ 48 |
| Изоляция жилы | Твердый полиэтилен |
| Волновое сопротивление, Ом | 100 |
| С пониженным дымовыделением | Да |
| Макс контактное сопротивление, мОм | 20 |
| Сопротивление изоляции, мОм | 5000 |
| NVP показатель , процентов | 69 |
| Макс взаимная емкость на длине 100 метров, нФ | 5.6 |
| Марка кабеля/провода | U/UTP |
| Маркировка жил | Цвет |
| С металлическим тросом | Нет |
| Номинальная скорость передачи, процентов | 69 |
| Номин сечение проводника, мм² | 0,20 |
| Элемент скрутки | Парный |
| Макс сопр постоян току на 100м и 20°С не более, Ом | 9,5 |
| Устойчивость к УФ-излучению | Нет |
| Прокладка в земле | Нет |
| Макс рассогласование емкости пФ на 100м | 160 |
| Электрическая прочность диэлектрика | 1000 |
| Монтажная температура, °C | -10...50 |
| Частота сигнала, МГц | 100 |
| Температура при эксплуат в неподвижн состоянии-без движ, °C | -20...60 |
Документация
Сертификаты
Сертификат добровольный ПБ (PDF, 6.47 MB)
Сертификат добровольный ГОСТ Р (PDF, 505.85 KB)
Отказное письмо ТР ТС НВО (PDF, 1.01 MB)
Декларация связи (PDF, 641.99 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Декларация ТР ЕАЭС (PDF, 678.44 KB)
Декларация ТР ЕАЭС (PDF, 1.10 MB)
Сертификат ТР ПБ (PDF, 626.48 KB)
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 305 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН ЛАМИНИРОВАННЫЙ | КАРТОН ЛАМИНИРОВАННЫЙ |
| Штрихкод | 4606056615326 | 4606056615326 |
| Вес брутто, кг | 9.3 | 9.3 |
| Вес нетто, кг | 9.2 | 9.2 |
| Объем, м^3 | 0.023888 | 0.023888 |
| Длина, см | 36 | 19.5 |
| Высота, см | 22 | 35 |
| Ширина, см | 36 | 35 |
| Способ нанесения информации | На стикер | На стикер |
