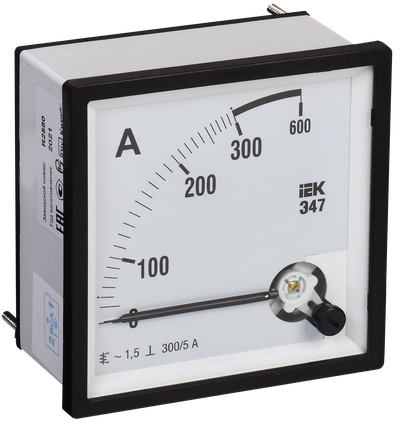

Амперметр аналоговый Э47 300/5А класс точности 1,5 72х72мм IEK

Амперметр аналоговый Э47 300/5А класс точности 1,5 72х72мм IEK
Артикул:

Основные характеристики

Модель или исполнениеНа переднюю панель
Диапазон измерений, А0...300
Тип напряжения Переменный (AC)
Ширина, мм72
Высота, мм72

Описание

Применяются в низковольтных комплектных устройствах в распределительных электрических сетях жилых, коммерческих и производственных объектов.

Амперметры Э47 - аналоговые электромагнитные электроизмерительные приборы - предназначены для измерения силы тока в электрических цепях переменного тока.

Соответствуют требованиям ГОСТ 30012.1, 8711, 22261; ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и изготовлены по техническим условиям ТУ 4223-023-18461115-2008.

Электроизмерительные приборы Э47 внесены в Государственный реестр средств измерений. Получен сертификат об утверждении типа средств измерений.

Принцип действия: Амперметры Э47 относятся к приборам с электромагнитной системой. В составе имеют круглую катушку с помещенными внутрь подвижным и неподвижным сердечниками. При протекании тока через витки катушки, создается магнитное поле, намагничивающее оба сердечника. Вследствие чего, одноименные полюса сердечников отталкиваются, и подвижный сердечник поворачивает ось со стрелкой. Для защиты от негативного влияния внешних магнитных полей, катушка и сердечники защищены металлическим экраном.

Преимущества

  • Внесены в Государственный реестр средств измерений РФ (сертификат об утверждении типа средств измерений).
  • Все приборы проходят первичную поверку в соответствии с ГОСТ 8.497.
  • Широкий диапазон измерений: амперметры до 6000 А, вольтметры до 600 В.
  • Класс точности 1.5.
  • Удобство монтажа.
  • Полная совместимость с трансформаторами тока ТТИ торговой марки IEK.
  • Пломбировка корпуса.
  • Возможность корректировки нулевой отметки.
  • Электробезопасность.
  • Межповерочный интервал - 2 года.
Амперметр аналоговый Э47 300/5А класс точности 1,5 72х72мм IEK

Особенности конструкции

Технические характеристики

Модель или исполнениеНа переднюю панель
Диапазон измерений, А0...300
Тип напряжения Переменный (AC)
Ширина, мм72
Высота, мм72
Номин раб напряжение, В400
Класс точности1.5
Набор индикаторовНет
Подсветка шкалыНет
Модульное исполнениеДа
Шкала превышения токаНет
Макс отклонение стрелки прибора, °90
СистемаIEK_V0000059
Потери энергии, Вт-
Трансформаторное включениеДа
Номин конечное значение шкалы, А300
КалиброванныйДа
Измерительная системаПрочее

Документация

Логистические параметры

ИндивидуальнаяТранспортная
Количество1100
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиКАРТОНКАРТОН
Штрихкод46060561638894606056163896
Вес брутто, кг0.3535
Вес нетто, кг0.3431.5
Объем, м^30.0006120.0612
Длина, см947.5
Высота, см8.536.5
Ширина, см842.5
Способ нанесения информацииНа стикерНа стикер
