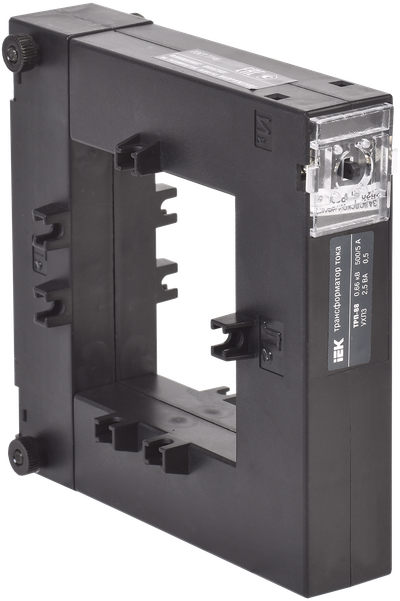

Трансформатор тока ТРП-88 500/5А 2,5ВА класс 0,5 IEK
Артикул:
Основные характеристики
| Первичный номин ток, А | 500 |
| Вторичный номин ток, А | 5 |
| Вторичное подключение | Винтовое соединение |
| С медной шиной | Нет |
| Ширина проёма, мм | 80 |
Описание
Трансформаторы тока разъемные ТРП предназначены для применения в схемах учета электроэнергии при расчетах с потребителями, для применения в схемах коммерческого учета электроэнергии, для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Соответствуют требованиям ГОСТ 7746. На основании положительных результатов испытаний на трансформаторы тока ТРП выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТРП внесены в государственный реестр средств измерений под номером 54961-13.
Срок службы:
25 лет
Гарантия:
5 лет
Преимущества
- Межповерочный интервал - 8 лет.
- Корпус ТРП выполнен из самозатухающего пластика.
- В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки.
- Трансформаторы ТРП комплектуются винтами и гайками для крепления проводников.
Особенности конструкции
Технические характеристики
| Первичный номин ток, А | 500 |
| Вторичный номин ток, А | 5 |
| Вторичное подключение | Винтовое соединение |
| С медной шиной | Нет |
| Ширина проёма, мм | 80 |
| Высота проема, мм | 80 |
| Номин напряжение, В | 660 |
| Модель или исполнение | Преобразователь тока с первичной обмоткой |
| Класс точности | 0,5 |
| Фактор ограничения перенапряжения | FS 5 |
| Калиброванный | Да |
| Номин частота, Гц | 50 |
| Номин вторичная полная мощность, ВА | 2,5 |
| С защитой от прикосновения | Да |
| Установка на защёлках | Нет |
| Наибольшее раб напряжение, кВ | 0,72 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 12 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056230949 | 4606056393965 |
| Вес брутто, кг | 1.083 | 12.996 |
| Вес нетто, кг | 13.05 | |
| Объем, м^3 | 0.00229 | 0.02748 |
| Длина, см | 18.6 | 45 |
| Высота, см | 7.3 | 18.5 |
| Ширина, см | 16.9 | 38 |
| Способ нанесения информации | На стикер | На стикер |
