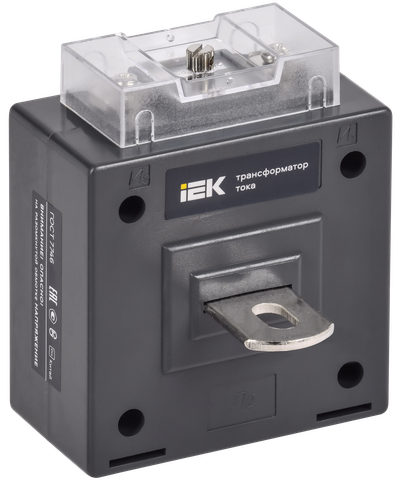

Трансформатор тока ТТИ-А 250/5А 5ВА класс 0,5 МПИ08 IEK
Артикул:
Основные характеристики
| Первичный номин ток, А | 250 |
| Номин вторичная полная мощность, ВА | 5 |
| Класс точности | 0,5 |
| С медной шиной | Да |
| Вторичный номин ток, А | 5 |
Описание
Трансформаторы тока ТТИ предназначены для применения в схемах учета электроэнергии при расчетах с потребителями, в схемах коммерческого учета электроэнергии, для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Соответствуют требованиям ГОСТ 7746. На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 81837-21.
Срок службы:
25 лет
Гарантия:
5 лет
Преимущества
- Медная луженая шина у трансформаторов ТТИ-А дает возможность подключать как медные, так и алюминиевые проводники.
- Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика.
- В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки.
- Также трансформаторы ТТИ-А комплектуются винтами и гайками для крепления проводников. Трансформаторы ТТИ-30/ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора.
- Все трансформаторы ТТИ проходят первичную поверку.
- Межповерочный интервал 8 лет.
- Факт прохождения поверки фиксируется простановкой оттиска поверительного клейма на корпусе ТТИ и в паспорте изделия.
Технические характеристики
| Первичный номин ток, А | 250 |
| Номин вторичная полная мощность, ВА | 5 |
| Класс точности | 0,5 |
| С медной шиной | Да |
| Вторичный номин ток, А | 5 |
| Номин напряжение, В | 660 |
| Модель или исполнение | Преобразователь тока с первичной обмоткой |
| Рабочее положение | Любое |
| Температура эксплуатации, °C | -45...50 |
| Калиброванный | Да |
| С защитой от прикосновения | Да |
| Фактор ограничения перенапряжения | FS 5 |
| Количество первичных входов | 1 |
| Номин частота, Гц | 50 |
| Степень защиты - IP | IP20 |
| Вторичное подключение | Винтовое соединение |
| Установка на защёлках | Нет |
| Климатическое исполнение | УХЛ3 |
| Номин коэф безоп втор обмотки, Кбном | 5 |
| Наибольшее раб напряжение, кВ | 0,72 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 36 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293241000 | 4630293241017 |
| Вес брутто, кг | 0.632 | 22.769 |
| Вес нетто, кг | 0.425 | 15.3 |
| Объем, м^3 | 0.001509 | 0.054324 |
| Длина, см | 13.1 | 51.7 |
| Высота, см | 10.9 | 34.9 |
| Ширина, см | 9.3 | 30.1 |
| Способ нанесения информации | На стикер | На стикер |
