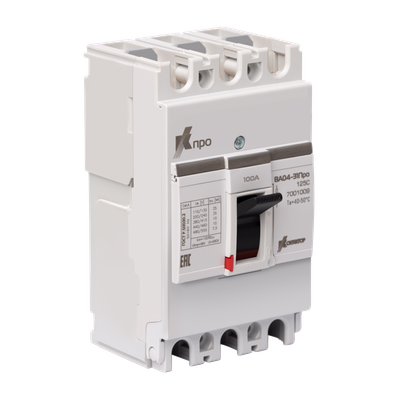

Выключатель автоматический ВА04-31Про 3P 100А Icu-10kA (125C) Контактор
Артикул:
Основные характеристики
| Номин ток, А | 100 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 10 |
| Исполнение | Стационарное |
| Тип расцепителя | Термомагнитный |
Описание
Автоматические выключатели серии ВА04-31Про на токи от 16 до 125 А предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, недопустимых снижениях напряжения, а также для нечастых оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 550 В переменного тока частоты 50 Гц. Отвечает требованиям, предъявляемым к современным процессам монтажа инженерных систем, отличается высокой безопасностью, традиционным качеством и современными конструкторскими решениями в сочетании с компактностью.
Преимущества
- Автоматические выключатели на номинальные токи от 16А до 125А.
- Компактный размер.
- Современный дизайн.
- Широкий ассортимент универсальных легкомонтируемых самостоятельно потребителем аксессуаров.
- Блокировки от несанкционированного включения.
Технические характеристики
| Номин ток, А | 100 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 10 |
| Исполнение | Стационарное |
| Тип расцепителя | Термомагнитный |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Потери энергии, Вт | 24 |
| Моторный привод встроенный | Нет |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Комплексная защита от замыканий на землю | Нет |
| Ширина, мм | 75.0 |
| Высота, мм | 130.0 |
| Глубина, мм | 60.0 |
| Степень защиты - IP | IP20 |
| Номин напряжение, В | 0...550 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Тип элемента управления | Рычажковый (перекидной рычаг) |
| С расцеплением под напряжением | Да |
| Диап регул без заде сраб расцеп короткого замык, А | 1000…1000 |
| Диапазон уставки тока расцепления, А | 100…100 |
| Номин продолжительный ток Iu, А | 100 |
| Конструкция прибора | Устройство в комплекте с корпусом |
| Вид подключения главной электрич цепи | Подключение спереди |
| Номин раб наибольшая откл способность Ics, кА | 10 |
| Моторный привод - дополнительно | Да |
| Подходит для монтажа на DIN-рейку | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 12 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4670002590173 | 4670002590180 |
| Вес брутто, кг | 0.866 | 10.391 |
| Вес нетто, кг | 0.83 | 9.96 |
| Объем, м^3 | 0.001717 | 0.020604 |
| Длина, см | 15.4 | 40.9 |
| Высота, см | 9.6 | 16.9 |
| Ширина, см | 9.3 | 29.8 |
| Способ нанесения информации | На стикер | На стикер |
