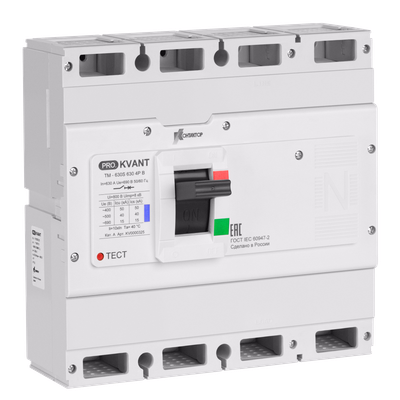

Выключатель автоматический PRO.KVАNT TM-630S 4P 400А 50кА C Контактор
Артикул:
Основные характеристики
| Номин ток, А | 400 |
| Количество полюсов | 4 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 50 |
| Исполнение | Стационарное |
| Тип расцепителя | Термомагнитный |
Описание
Автоматические выключатели в литом корпусе серии PRO.KVANT типа ТМ на токи от 16 до 800 А представляют собой современное решение для обеспечения бесперебойного электроснабжения за счет высоких номинальных параметров, обширного ряда типоразмеров и гибкого выбора уставок расцепителей. Автоматические выключатели PRO.KVANT TM оснащены термомагнитными расцепителями, поставляются в трехполюсном или четырехполюсном исполнениях и предназначены для защиты электрических цепей от перегрузок и коротких замыканий в НКУ распределения электрической энергии, управления и защиты оборудования жилых, общественных и промышленных зданий. Рассчитаны на эксплуатацию в электроустановках с номинальным напряжением до 690 В переменного тока частоты 50/60 Гц.
Преимущества
- Автоматические выключатели на номинальные токи от 16 А до 1600 А.
- Компактный размер.
- Современный дизайн.
- Термомагнитный или электронный расцепители.
- Высокая отключающая способность и повышенная износостойкость.
- Широкий ассортимент универсальных аксессуаров заказываемых дополнительно.
- Преобразуются в съемное (втычное) и выдвижное исполнения.
- Опросный лист.
Технические характеристики
| Номин ток, А | 400 |
| Количество полюсов | 4 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 50 |
| Исполнение | Стационарное |
| Тип расцепителя | Термомагнитный |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Потери энергии, Вт | 120 |
| Моторный привод встроенный | Нет |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Комплексная защита от замыканий на землю | Нет |
| Ширина, мм | 290.0 |
| Высота, мм | 290.0 |
| Глубина, мм | 340.0 |
| Степень защиты - IP | IP20 |
| Диап регул без заде сраб расцеп короткого замык, А | 4000…4000 |
| Конструкция прибора | Устройство в комплекте с корпусом |
| Вид подключения главной электрич цепи | Подключение спереди |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Номин продолжительный ток Iu, А | 400 |
| Номин раб наибольшая откл способность Ics, кА | 50 |
| С расцеплением под напряжением | Да |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Диапазон уставки тока расцепления, А | 400…400 |
| Моторный привод - дополнительно | Да |
| Тип элемента управления | Рычажковый (перекидной рычаг) |
| Номин напряжение, В | 400...690 |
| Подходит для монтажа на DIN-рейку | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4640130572532 | 4640130572532 |
| Вес брутто, кг | 2.41 | 2.41 |
| Вес нетто, кг | 2.4 | 2.4 |
| Объем, м^3 | 0.017748 | 0.017748 |
| Длина, см | 34 | 34 |
| Высота, см | 18 | 18 |
| Ширина, см | 29 | 29 |
| Способ нанесения информации | На стикер | На стикер |
