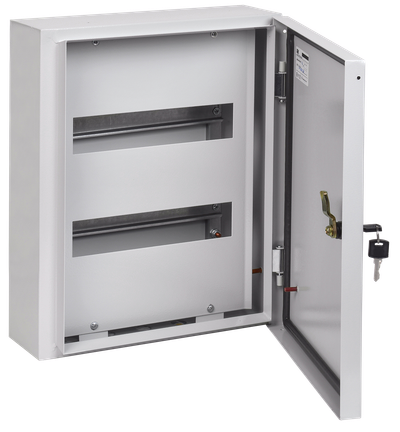

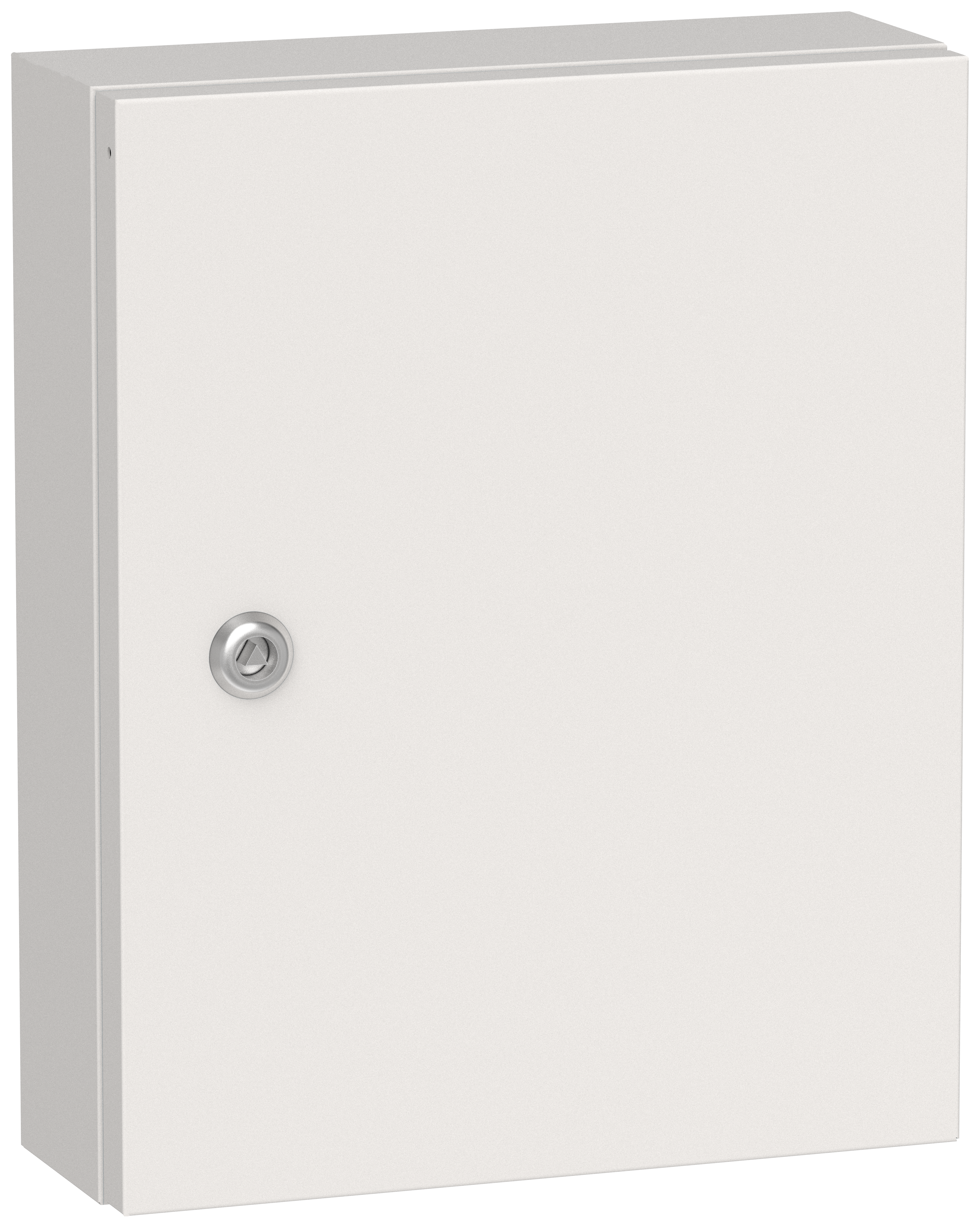

TITAN 3 Корпус металлический ЩРн-24 (410х330х120мм) IP54 IEK
- 3D
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 24 |
| Кол-во рядов | 2 |
| Цвет | Серый |
| Степень защиты - IP | IP54 |
Описание
Корпуса навесные распределительные ЩРн TITAN 3 предназначены для сборки электрощитов в квартирах, коттеджах, гаражах и административных зданиях. Щиты производятся в России, а их безопасность подтверждена испытаниями в лаборатории. Классический лаконичный дизайн, линейка от 9 до 72 модулей, повышенная IP-защита позволят с лёгкостью подобрать решение к любой технической задаче в низком ценовом сегменте.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Съемная оперативная панель для защиты от токоведующих частей.
- Провод заземления, знаки электробезопасности и сальники-пирамидки входят в базовую комплектацию корпуса.
- Наличие отверстий под кабельный ввод для удобства монтажа.
- Установленный замок с секретностью.
Особенности конструкции
Оцинкованная рейка для крепления шин N и PE.
Защитная оперативная панель, исключающая поражение током в ходе эксплуатации готового изделия.
В исполнении IP54 многогранный защитный желоб корпуса предотвращает проникновение грязи и воды при открытии дверцы.
В исполнении IP54 предусмотрено уплотнение из вспененного полиуретана.
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 24 |
| Кол-во рядов | 2 |
| Цвет | Серый |
| Степень защиты - IP | IP54 |
| Высота, мм | 410.0 |
| Ширина, мм | 330.0 |
| Глубина, мм | 120.0 |
| Номер цвета RAL | 7035 |
| Материал корпуса | Сталь |
| DIN-рейка | Да |
| Монтажная глубина - ниши, мм | - |
| С монтажной платой | Нет |
| С прозрачной крышкой | Нет |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Форма крышки | Закрытого типа (закрывающаяся) |
Документация
Сертификаты
Сертификат добровольный ГОСТ Р (PDF, 0.418 MB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМП, ОБМиО, ТР ЕАЭС (PDF, 0.368 MB)
Отказное письмо ТР ЕАЭС (PDF, 0.543 MB)
Отказное письмо ТР ЕАЭС 043 (PDF, 21.415 MB)
Отказное письмо ФЗ-123 (PDF, 21.085 MB)
Отказное письмо ТР ТС НВО (PDF, 1.010 MB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО, ТР ЕАЭС (PDF, 0.418 MB)
Паспорта и РЭ
Информационные материалы
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Провод заземления - 1 шт.
Комплект для навески корпуса.
Сальник - 5 шт.
Знак "Заземление" - 1 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Таблица маркировочная (12 модулей) - 2 шт.
Метизы.
Инструкция по установке - 1 экз.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056087086 | 4606056087086 |
| Вес брутто, кг | 5.6 | 5.6 |
| Вес нетто, кг | 5.4 | 5.4 |
| Объем, м^3 | 0.019845 | 0.019845 |
| Длина, см | 42.5 | 42 |
| Высота, см | 13 | 13.5 |
| Ширина, см | 34.5 | 35 |
| Способ нанесения информации | На стикер | На стикер |
