Комплект крепления металлокорпуса к столбу монтажной полосой IEK
Артикул:
Основные характеристики
| Совместимость | Столбы круглого сечения диаметром до 350мм |
| Высота, мм | 55 |
| Ширина, мм | 126 |
| Глубина, мм | 4 |
| Модель или исполнение | Крепежная деталь / комплект |
Описание
Комплект предназначен для монтажа металлических корпусов: - на железобетонных стойках типа СВ110 и СВ105 – крепление скобами; - на столбах круглого сечения диаметром до 350 мм – крепление монтажными полосами. Наибольшая масса закрепляемого электрощита – 80 кг.
Срок службы:
10 лет
Гарантия:
3 года
Преимущества
- Удобство монтажа, применим ко всем металлическим корпусам.
Технические характеристики
| Совместимость | Столбы круглого сечения диаметром до 350мм |
| Высота, мм | 55 |
| Ширина, мм | 126 |
| Глубина, мм | 4 |
| Модель или исполнение | Крепежная деталь / комплект |
| Тип компонента | Крепежная деталь / комплект |
| Подходит для 19-дюймового монтажа | Нет |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Монтаж
Модели для проектировщиков

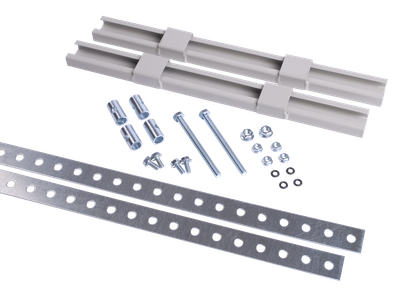

Комплектация
Планка монтажная в сборе - 2 шт;
Полоса монтажная - 2 шт;
Втулка - 4 шт;
Болт М8х100 - 2 шт;
Болт фланцевый М6х14 - 4 шт;
Гайка фланцевая М6 - 4 шт;
Гайка фланцевая М8 - 2 шт;
Кольцо уплотнительное - 4 шт;
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056260465 | 4606056260465 |
| Вес брутто, кг | 1.9 | 1.9 |
| Вес нетто, кг | 1.9 | 1.9 |
| Объем, м^3 | 0.002435 | 0.002435 |
| Длина, см | 126.5 | 126.5 |
| Высота, см | 5.5 | 3.5 |
| Ширина, см | 4 | 5.5 |
| Способ нанесения информации | На стикер | На стикер |
