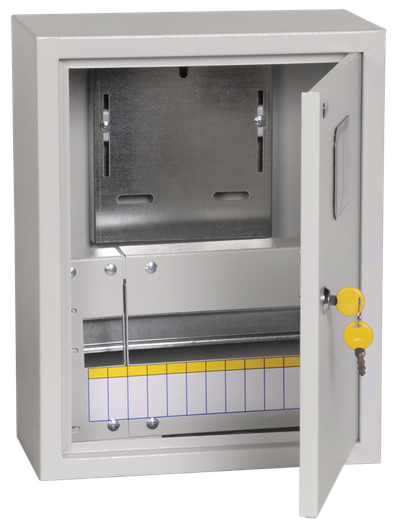

TITAN Корпус металлический ЩУРн-1/12 (395х310х165мм) IP31 IEK
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина, мм | 310 |
| Глубина, мм | 165 |
| Высота, мм | 395 |
| Номер цвета RAL | 7035 |
Описание
Предназначены для сборки учетно-распределительных электрощитов с использованием модульной аппаратуры, для ввода электроэнергии, ее учета и распределения, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Единый секрет замка.
- Набор дополнительных аксессуаров.
- Высокая технологичность и простота сборки.
- Несколько цветов и вариантов окраски.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина, мм | 310 |
| Глубина, мм | 165 |
| Высота, мм | 395 |
| Номер цвета RAL | 7035 |
| С откидной крышкой | Да |
| Защитное покрытие поверхности | Эпоксидно-полиэфирная краска |
| Вес, кг | 4.50 |
| Монтажная глубина - ниши, мм | - |
| Толщина материала, мм | 0,8...1,0 |
| Ввод кабеля | Снизу |
| Материал | Листовая сталь |
| Количество модулей | 12 |
| Тип устанавливаемого счетчика | Однофазный |
| Класс электробезопасности | I |
| Модификация | С раздельной оперативной панелью |
| Макс статическая нагрузка на панель, кг | 1.5 |
| Температура эксплуатации, °C | -60...40 |
| Наличие замка в двери | Да |
| Степень защиты - IP | IP31 |
| Тип крышки | Со смотровым окошком |
| Макс статическая нагрузка на оболочку, кг | 13.5 |
| Фактура поверхности | Шагрень |
| С монтажной рейкой | Да |
| Климатическое исполнение | УХЛ3 |
| Количество счетчиков | 1 |
Документация
Сертификаты
Экспертное заключение (PDF, 535.42 KB)
Экспертное заключение (PDF, 328.38 KB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отрицательное решение (PDF, 1.01 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 314.11 KB)
Сертификат добровольный (PDF, 410.91 KB)
Паспорта и РЭ
Информационные материалы
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Знак "Заземление" - 3 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Таблица маркировочная (12 модулей) - 1 шт.
Метизы.
Паспорт - 1 экз.
Таблица маркировочная
Знаки электробезопасности
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056125535 | 4606056125535 |
| Вес брутто, кг | 4.6 | 4.6 |
| Вес нетто, кг | 4.5 | 4.5 |
| Объем, м^3 | 0.023328 | 0.023328 |
| Длина, см | 40.5 | 40.5 |
| Высота, см | 17.5 | 18 |
| Ширина, см | 32 | 32 |
| Способ нанесения информации | На стикер | На стикер |
