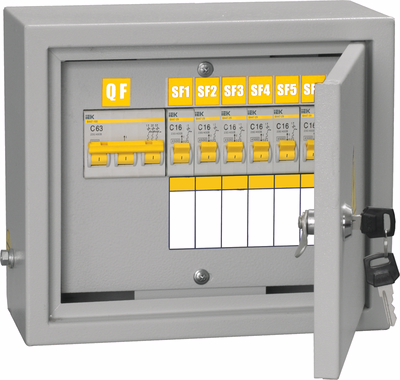

Щиток распределительный ОЩВ-3-63-6-0 36 УХЛ4 IP31 IEK
- Видео
Артикул:
Основные характеристики
| Модель или исполнение | Навесной |
| Номин ток вводного - главного выключателя, А | 63 |
| Количество отводящих групп | 6 |
| Номин отключ способность вводного авт выкл, кА | 4.5 |
| Защита | Модульный автомат. выключатель/УЗО |
Описание
Предназначены для приема и распределения электроэнергии в жилых и производственных помещениях, а также для защиты линий при перегрузках и коротких замыканиях в сетях переменного тока напряжением 230/400 В. Внутри корпуса установлены вводные, трехполюсные и групповые, однополюсные автоматические выключатели, а также шины N и РЕ.
Срок службы:
10 лет
Гарантия:
2 года
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Малогабаритная конструкция.
- Полностью сварной корпус.
- Высокая технологичность и простота использования.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
Особенности конструкции
Неразборный металлический корпус с дверцей, закрываемой на замок.
Коммутация групповых аппаратов выполнена 3-рядной соединительной шиной.
Оперативная панель исключает возможность поражения током в ходе эксплуатации изделия.
Технические характеристики
| Модель или исполнение | Навесной |
| Номин ток вводного - главного выключателя, А | 63 |
| Количество отводящих групп | 6 |
| Номин отключ способность вводного авт выкл, кА | 4.5 |
| Защита | Модульный автомат. выключатель/УЗО |
| Общ количество групп | 6 |
| Количество световых групп | 6 |
| Кол-во групп вне выкл утечки в землю | 0 |
| Кол-во размык-ей цепи при утечке в землю | 0 |
| Количество ВДТ - УЗО 30 мА | 0 |
| Количество ВДТ - УЗО 300 мА | 0 |
| Кол-во полюсов вводного-главного выкл | 3 |
| С выход розеткой | Нет |
| Со звонковым трансформатором | Нет |
| Защита от перенапряжения | Да |
| Материал корпуса | Сталь |
| Степень защиты - IP | IP31 |
| Высота, мм | 265 |
| Ширина, мм | 310 |
| Глубина, мм | 120 |
| Возможно расширение | Нет |
| С прозрачной крышкой | Нет |
| Диапазон рабочих температур, °C | -1...+35 |
| Номин раб напряжение, В | 230/400 |
| Номин частота, Гц | 50 |
| Номин напряжение изоляции Ui, В | 450 |
| Номин ток щитка, А | 63 |
| Номин ток аппаратов групповых цепей, А | 16 |
| Макс допустимое значение ожидаемого тока КЗ, кА | 10 |
| Климатическое исполнение | УХЛ4 |
| Вид системы заземления | TN-C, TN-S |
| Тип электр соединений функцион блоков | FFX |
| Номер цвета RAL | 7035 |
| Вес, кг | 4,1 |
Документация
Сертификаты
Паспорта и РЭ

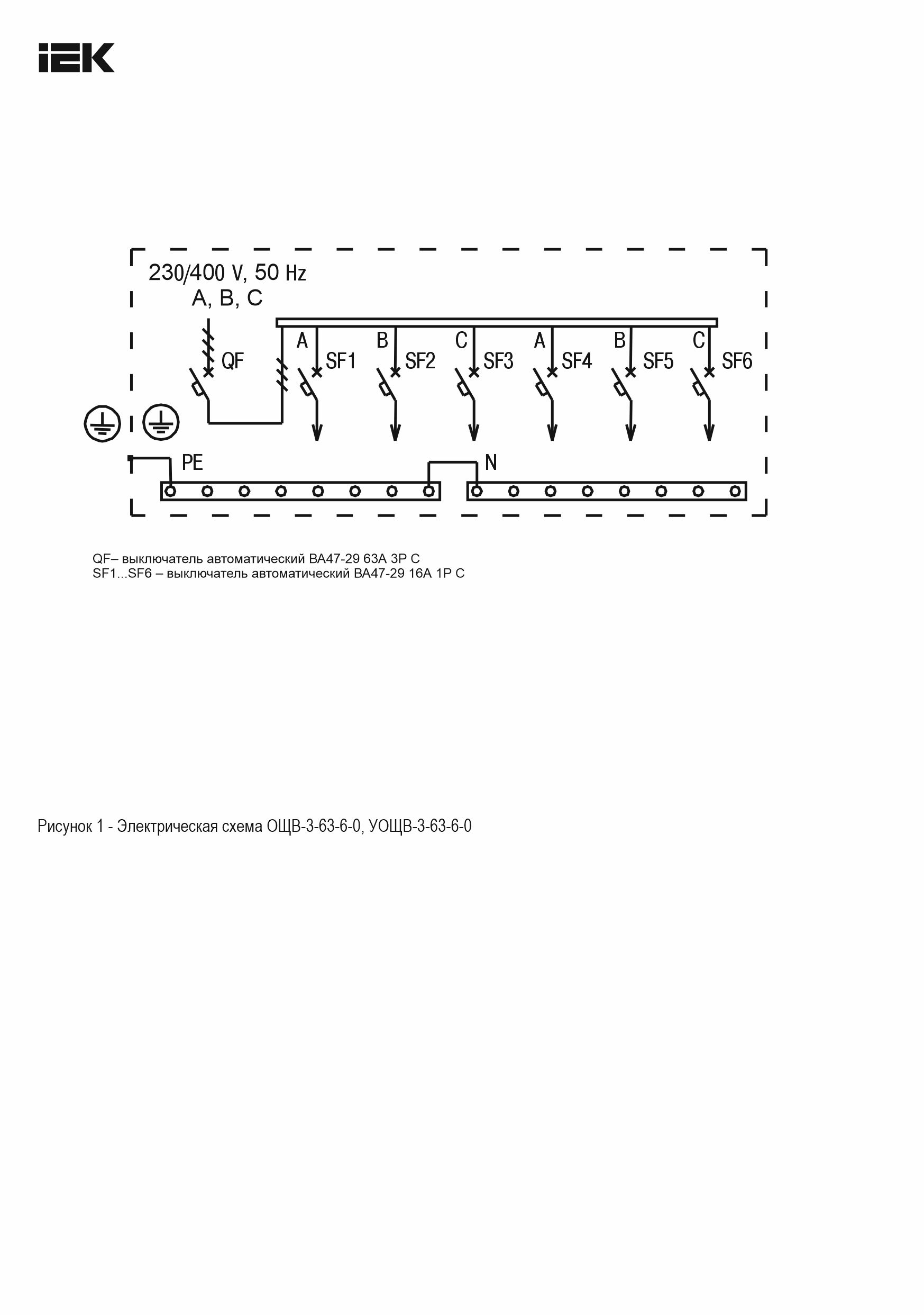

Схемы подключения
Информационные материалы
Модели для проектировщиков
Комплектация
Щиток с ключом - 1 шт.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056168310 | 4606056168310 |
| Вес брутто, кг | 4.4 | 4.4 |
| Вес нетто, кг | 4.1 | 4.1 |
| Объем, м^3 | 0.007854 | 0.007854 |
| Длина, см | 27.6 | 25.5 |
| Высота, см | 13.1 | 14 |
| Ширина, см | 32.1 | 22 |
| Способ нанесения информации | На стикер | На стикер |
