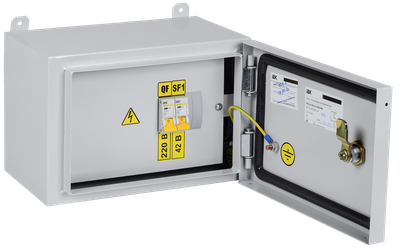

Ящик с понижающим трансформатором ЯТП-0,25 230/42-2 УХЛ2 IP54 IEK
Артикул:
Основные характеристики
| Номин раб напряж первичной обмотки трансформ, В | 230±5% |
| Номин раб напряж вторичной обмотки трансформ, В | 42±5% |
| Первичный номин ток, А | 2 |
| Вторичный номин ток, А | 6 |
| В сборе в корпусе | Да |
Описание
Преобразуют напряжение переменного тока 220/380В частотой 50Гц в напряжение 12В, 24В, 36В или 42В – для питания сетей ремонтного освещения, подключения переносных светильников и электроинструментов. Состоят из металлического корпуса с установленным аппаратами: трансформатором напряжения типа ОСО, автоматическими выключателями ВА47 и панельной розеткой MAGNUM.
Срок службы:
25 лет
Гарантия:
3 года
Преимущества
- Высокая степень защиты IP54.
- Повышенная антикоррозийная стойкость.
- Малогабаритная конструкция.
- Высокий уровень электробезопасности.
Особенности конструкции
Технические характеристики
| Номин раб напряж первичной обмотки трансформ, В | 230±5% |
| Номин раб напряж вторичной обмотки трансформ, В | 42±5% |
| Первичный номин ток, А | 2 |
| Вторичный номин ток, А | 6 |
| В сборе в корпусе | Да |
| Тип электр соединений функцион блоков | FFX |
| Вес, кг | 6 |
| Степень защиты - IP | IP54 |
| Тип кабеля | ВВГ |
| Ширина, мм | 300 |
| Глубина, мм | 210 |
| Климатическое исполнение | УХЛ2 |
| Первичное напряжение 1, В | - |
| Высота, мм | 190 |
| Прочность при коротких замыканиях, кА | 4,5 |
| Сечение жил провода, мм² | 1,5...2,5 |
| Модульное исполнение | Нет |
| Номин полная мощность, ВА | 250 |
| Номин частота, Гц | 50 |
| Защитное покрытие поверхности | Эпоксидно-полиэфирная краска |
| Номин импульсное выдерживаемое напряжение, кВ | 2,5 |
| Отн напряжение короткого замыкания, процентов | - |
| Номин электр прочность изоляции, В | 600 |
| Тип изоляц материала согл IEC 85 | A |
| Вторичное напряжение 1, В | - |
| Вид системы заземления | TN-S |
Документация
Сертификаты
Паспорта и РЭ

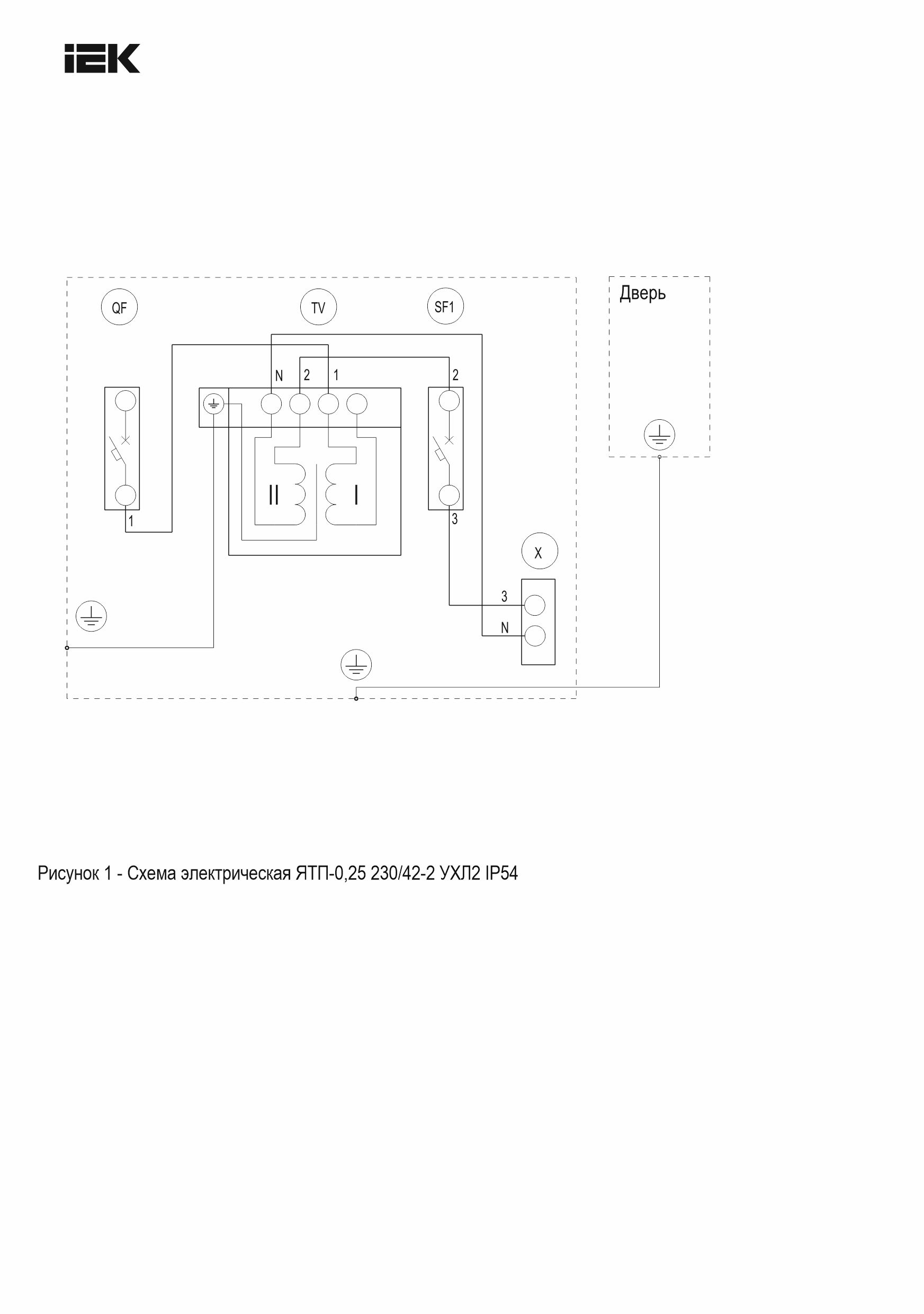

Схемы подключения
Информационные материалы

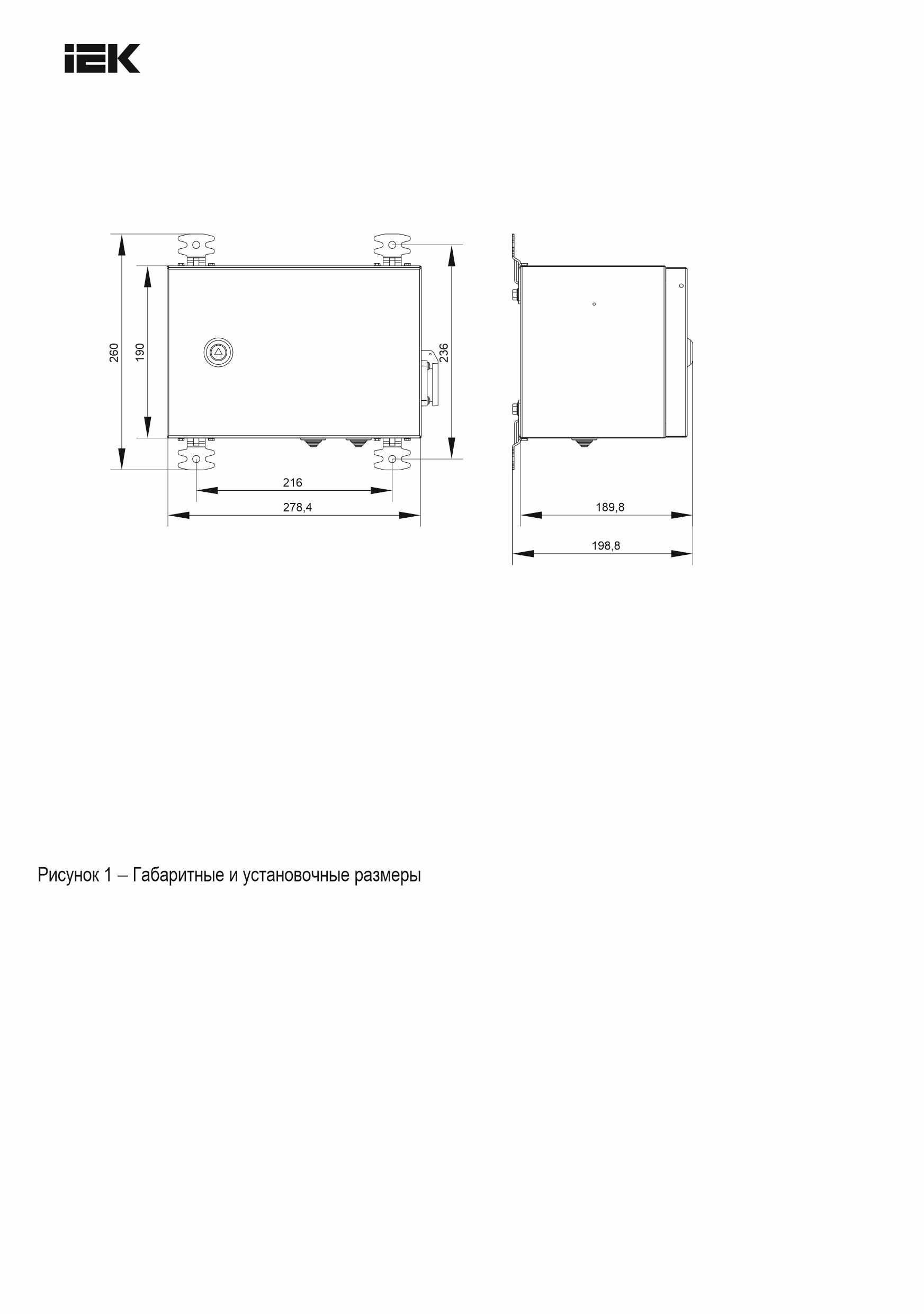

Дополнительные изображения
Комплектация
Ящик - 1 шт.
Ключ - 1 шт.
Сальник d20мм - 2 шт.
Метизы.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056386004 | 4606056386004 |
| Вес брутто, кг | 6.5 | 6.5 |
| Вес нетто, кг | 6.5 | 6.5 |
| Объем, м^3 | 0.015 | 0.015 |
| Длина, см | 30.5 | 30 |
| Высота, см | 20 | 20 |
| Ширина, см | 25 | 25 |
| Способ нанесения информации | На стикер | На стикер |
