Ящик с рубильником и предохранителями ЯРП-630А (на два направления) У1 IP54 IEK
Основные характеристики
| Номин раб ток Ie, А | 630 |
| Типоразмеры плавких предохранителей | Типоразмер 3 (NH3) |
| Глубина корпуса, мм | 310 |
| Ширина корпуса, мм | 366 |
| Высота корпуса, мм | 817 |
Описание

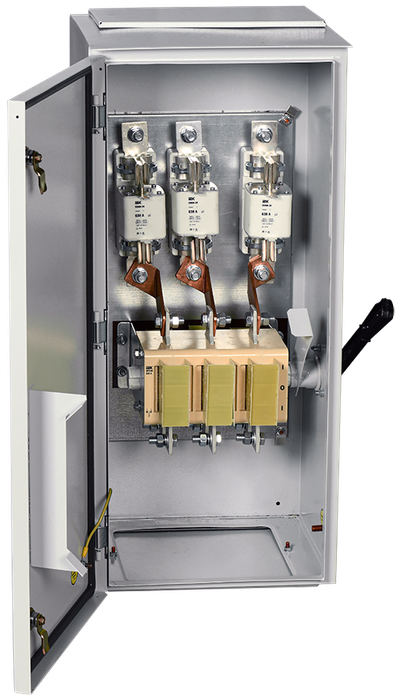

Предназначены для нечастых коммутаций и защиты от токов короткого замыкания в цепях трехфазного переменного тока напряжением 400/230 В частотой 50 Гц. Внутри корпуса установлены выключатель-разъединитель ВР-32И, три держателя предохранителей ДП-33 с предохранителем ППНИ-33. Ввод и вывод кабелей предусматривается сверху и снизу. Ручка управления выключателя - разъединителя ВР-32И выведена наружу.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Возможность установки на открытом воздухе.
- Высокий уровень электробезопасности.
- Полностью сварной корпус.
- Повышенная антикоррозийная стойкость.
- Сертификат соответствия.
Особенности конструкции
Технические характеристики
| Номин раб ток Ie, А | 630 |
| Типоразмеры плавких предохранителей | Типоразмер 3 (NH3) |
| Глубина корпуса, мм | 310 |
| Ширина корпуса, мм | 366 |
| Высота корпуса, мм | 817 |
| Степень защиты - IP | IP54 |
| Номин раб напряжение, В | 400 |
| Климатическое исполнение | IEK_V0000065 |
| Конфигурация системы | EV007847 |
| Номин импульсное напряжение, кВ | 6 |
| Плавкие предохран для выкл-разъединителей | Прочее |
| Количество полюсов | - |
| Номин частота, Гц | 50 |
| Номин напряжение изоляции Ui, В | 600 |
| Прочность при коротких замыканиях, кА | 4,5 |
Документация
Сертификаты
Сертификат ТР ТС (PDF, 1.72 MB)
Отрицательное решение ТР ЕАЭС (PDF, 164.74 KB)
Отказное письмо ТР ЕАЭС (PDF, 164.74 KB)
Сертификат ТР ТС (PDF, 1.72 MB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Сертификат ТР ТС (PDF, 1.72 MB)
Отказное письмо ТР ЕАЭС (PDF, 164.74 KB)
Отказное письмо ТР ЕАЭС (PDF, 689.62 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
ЯРП - 1 шт.
Ключ замка двери - 1 шт.
Паспорт - 1 экз.
Комплект для установки на стену с крепежом - 1 шт.
Ручка управления выключателя-разъединителя ВР32И - 1 шт.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4610084235838 | 4610084235838 |
| Вес брутто, кг | 27.2 | 27.2 |
| Вес нетто, кг | 26.9 | 26.9 |
| Объем, м^3 | 0.102256 | 0.102256 |
| Длина, см | 83 | 83 |
| Высота, см | 32 | 32 |
| Ширина, см | 38 | 38.5 |
| Способ нанесения информации | На стикер | На стикер |
