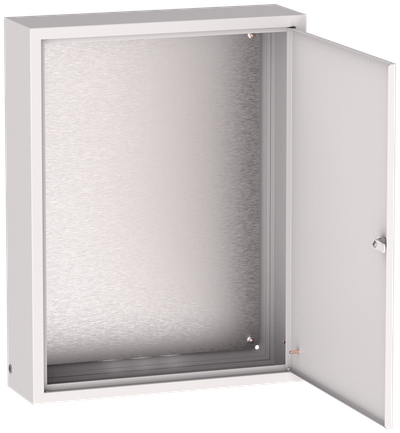

Корпус металлический ЩМП-3-1 (650х500х150мм) УХЛ3 IP31 IEK
Основные характеристики
| Высота, мм | 650 |
| Ширина, мм | 500 |
| Глубина, мм | 150 |
| Степень защиты - IP | IP31 |
| Климатическое исполнение | УХЛ3 |
Описание
Сварной металлический корпус со съемной монтажной панелью для установки внутри помещений. Используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Широкий размерный ряд.
- Двойная заковка корпуса обеспечивает прочность конструкции.
- Съемная перенавешиваемая дверь — удобство монтажа.
- Задняя стенка корпуса имеет непрерывный сварной шов по всему периметру — дополнительная жесткость конструкци.
- Провод заземления и знаки электробезопасности входят в базовую комплектацию корпуса.
- Наличие отверстий под кабельный ввод для удобства монтажа.
- Установленный замок с секретностью.
Технические характеристики
| Высота, мм | 650 |
| Ширина, мм | 500 |
| Глубина, мм | 150 |
| Степень защиты - IP | IP31 |
| Климатическое исполнение | УХЛ3 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Количество вводов | 3 |
| Толщина металла, мм | 0,8 |
| Толщина двери или крышки шкафа, мм | 0,8 |
| Угол открытия двери, ° | 105 |
| Температура эксплуатации, °C | -60...40 |
| С монтажной платой | Да |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Вид установки | Навесной, напольный |
| Фактура поверхности | Шагрень |
| Количество модулей | - |
| Тип монтажа | Поверхностного монтажа |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Возможно расширение | Нет |
| Вес, кг | 11,8 |
| Ввод кабеля | Снизу |
| Монтажная глубина - ниши, мм | - |
| Наличие замка в двери | Да |
| Толщина стенки шкафа, мм | 0.8 |
| Тип дверцы - люка | Одинарный/единичный |
| Защитное покрытие поверхности | Эпоксидно-полиэфирная краска |
| Материал корпуса | Сталь |
Документация
Сертификаты
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Отрицательное решение (PDF, 428.43 KB)
Экспертное заключение (PDF, 535.42 KB)
Экспертное заключение (PDF, 42.12 KB)
Отказное письмо 043 (PDF, 12.27 MB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 314.11 KB)
Сертификат добровольный (PDF, 410.91 KB)
Декларация 025 (PDF, 4.97 MB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Монтажная панель - 1 шт.
Метизы для установки.
Провод заземления - 1 шт.
Знак "Острожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 2 шт.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056088854 | 4606056088854 |
| Вес брутто, кг | 12.5 | 12.5 |
| Вес нетто, кг | 12.5 | 12.5 |
| Объем, м^3 | 0.056084 | 0.056084 |
| Длина, см | 16 | 66 |
| Высота, см | 66 | 16.5 |
| Ширина, см | 51 | 51.5 |
| Способ нанесения информации | На стикер | На стикер |
