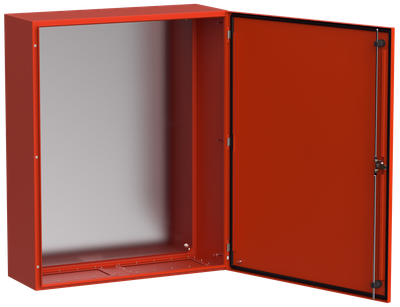

TITAN 5 Корпус металлический ЩМП-100.80.30 УХЛ1 IP66 RAL3020 красный IEK
- Видео
Основные характеристики
| Высота, мм | 1000 |
| Ширина, мм | 800 |
| Глубина, мм | 300 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
Описание
Корпуса ЩМП TITAN 5 красного цвета предназначены для сборки систем пожарной автоматики: шкафов управления насосами, сигнализации и других решений. Современное роботизированное производство и уникальная конструкция гарантируют премиальное качество, надежность и долговечность корпусов серии TITAN.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая степень защиты IP66, УХЛ1 - возможность уличного использования корпусов под открытым небом.
- Грунтование перед окрашиванием – максимальная защита от коррозии.
- Трехточечное запирание двери одним поворотом ключа (для корпусов высотой от 500 мм).
- Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции
Технические характеристики
| Высота, мм | 1000 |
| Ширина, мм | 800 |
| Глубина, мм | 300 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 3020 |
| Толщина стенки шкафа, мм | 1.4 |
| Вес, кг | 52,5 |
| Защитное покрытие поверхности | Порошковая окраска |
| Номин ток - In, А | 630 |
| Форма крышки | Закрытого типа (закрывающаяся) |
| С монтажной платой | Да |
| Ввод кабеля | Снизу |
| Макс статическая нагрузка на дверь / оболочку, Н | 300 / 1900 |
| Количество модулей | - |
| Толщина двери или крышки шкафа, мм | 1,4 |
| Монтажная глубина - ниши, мм | - |
| Наличие замка в двери | Да |
| Фактура поверхности | Шагрень |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Подходит для использ вне помещений-уличный | Да |
| Тип дверцы - люка | Одинарный/единичный |
| Тип монтажа | Поверхностного монтажа |
| Цвет | Красный |
| Подходит для применения вне помещений | Да |
| Вид установки | Навесной |
| Материал корпуса | Сталь |
| Толщина металла, мм | 1,4 |
| Возможно расширение | Нет |
| Прозрачная дверца или крышка | Нет |
| С замком | Да |
| Температура эксплуатации, °C | -60...40 |
Документация
Сертификаты
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Сертификат добровольный (PDF, 1.77 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Сертификат добровольный (PDF, 314.11 KB)
Сертификат добровольный (PDF, 410.91 KB)
Экспертное заключение (PDF, 535.42 KB)
Сертификат добровольный (PDF, 277.58 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Морской регистр (PDF, 1.77 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Сертификат происхождения товара (СТ-1) (PDF, 285.33 KB)
Сертификат добровольный (PDF, 515.21 KB)
Экспертное заключение (PDF, 328.43 KB)
Сертификат добровольный (PDF, 579.32 KB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Болт фланцевый М6х14 - 4 шт.
Гайка фланцевая М6 - 6 шт.
Зацеп - 4 шт.
Втулка - 4 шт.
Провод заземления - 1 шт.
Ключ - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Паспорт - 1 экз.
Инструкция по монтажу - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084614527 | 4610084614527 |
| Вес брутто, кг | 53.2 | 53.2 |
| Вес нетто, кг | 52.5 | 52.5 |
| Объем, м^3 | 0.272821 | 0.272821 |
| Длина, см | 103 | 103 |
| Высота, см | 32.5 | 32.5 |
| Ширина, см | 81.5 | 81.5 |
| Способ нанесения информации | На стикер | На стикер |
