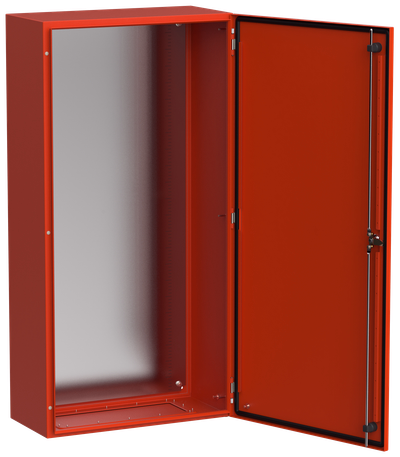

TITAN 5 Корпус металлический ЩМП-120.60.30 УХЛ1 IP66 RAL3020 красный IEK
Новинка
- Видео
Артикул:
Основные характеристики
| Высота, мм | 1200 |
| Ширина, мм | 600 |
| Глубина, мм | 300 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
Описание
Корпуса ЩМП TITAN 5 красного цвета предназначены для сборки систем пожарной автоматики: шкафов управления насосами, сигнализации и других решений. Современное роботизированное производство и уникальная конструкция гарантируют премиальное качество, надежность и долговечность корпусов серии TITAN.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая степень защиты IP66, УХЛ1 - возможность уличного использования корпусов под открытым небом.
- Грунтование перед окрашиванием – максимальная защита от коррозии.
- Трехточечное запирание двери одним поворотом ключа (для корпусов высотой от 500 мм).
- Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции
Технические характеристики
| Высота, мм | 1200 |
| Ширина, мм | 600 |
| Глубина, мм | 300 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
| Номер цвета RAL | 3020 |
| Тип монтажа | Поверхностного монтажа |
| Прозрачная дверца или крышка | Нет |
| Толщина металла, мм | 1 |
| Защитное покрытие поверхности | Полиэфирная порошковая краска |
| Фактура поверхности | Шагрень матовая |
| С замком | Да |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Монтажная глубина - ниши, мм | - |
| Вид установки | Навесной |
| Материал корпуса | Сталь |
| Цвет | Красный |
| Подходит для применения вне помещений | Да |
| Номин ток - In, А | 630 |
| Толщина стенки шкафа, мм | 1.0 |
| Подходит для использ вне помещений-уличный | Да |
| Тип дверцы - люка | Одинарный/единичный |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Наличие замка в двери | Да |
| Температура эксплуатации, °C | -60...40 |
| Макс статическая нагрузка на дверь / оболочку, Н | 15/120 |
| Ввод кабеля | Снизу |
| Количество модулей | - |
| С монтажной платой | Да |
| Толщина двери или крышки шкафа, мм | 1,0 |
| Возможно расширение | Нет |
| Вес, кг | 46,1 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Болт фланцевый М6х14 - 4 шт.
Гайка фланцевая М6 - 6 шт.
Зацеп - 4 шт.
Втулка - 4 шт.
Провод заземления - 1 шт.
Ключ - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Паспорт - 1 экз.
Инструкция по монтажу - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084614602 | 4610084614602 |
| Вес брутто, кг | 46.92 | 46.92 |
| Вес нетто, кг | 46.1 | 46.1 |
| Объем, м^3 | 0.248589 | 0.248589 |
| Длина, см | 33 | 32 |
| Высота, см | 121.5 | 122 |
| Ширина, см | 62 | 62 |
| Способ нанесения информации | На стикер | На стикер |
