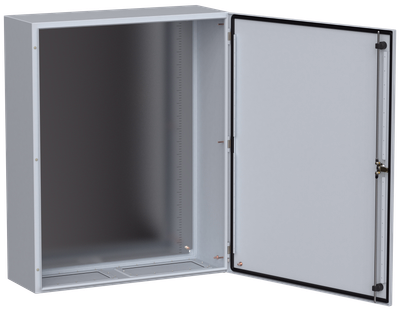

TITAN 5 Корпус металлический ЩМП-100.80.30 УХЛ1 IP66 IEK
- Видео
Основные характеристики
| Высота, мм | 1000 |
| Ширина, мм | 800 |
| Глубина, мм | 300 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
Описание
Корпуса ЩМП TITAN 5 - это новое решение для сборки ответственных щитов автоматизации, обеспечивающее высочайший уровень механической и климатической защиты установленного оборудования. Современное роботизированное производство и уникальная конструкция гарантируют премиальное качество, надежность и долговечность корпусов серии TITAN.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая степень защиты IP66, УХЛ1 - возможность уличного использования корпусов под открытым небом.
- Грунтование перед окрашиванием – максимальная защита от коррозии.
- Трехточечное запирание двери одним поворотом ключа (для корпусов высотой от 500 мм).
- Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции
Технические характеристики
| Высота, мм | 1000 |
| Ширина, мм | 800 |
| Глубина, мм | 300 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Монтажная глубина - ниши, мм | - |
| Толщина металла, мм | 1 |
| Наличие замка в двери | Да |
| Возможно расширение | Нет |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Прозрачная дверца или крышка | Нет |
| Толщина стенки шкафа, мм | 1.4 |
| Номин ток - In, А | 630 |
| Цвет | Серый |
| С замком | Да |
| Вес, кг | 52,50 |
| Подходит для применения вне помещений | Да |
| Макс статическая нагрузка на дверь / оболочку, Н | 15/100 |
| Толщина двери или крышки шкафа, мм | 1,4 |
| Ввод кабеля | Снизу |
| Защитное покрытие поверхности | Порошковая окраска |
| Количество модулей | - |
| Материал корпуса | Сталь |
| С монтажной платой | Да |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Температура эксплуатации, °C | -60...40 |
| Тип дверцы - люка | Одинарный/единичный |
| Фактура поверхности | Шагрень матовая |
| Вид установки | Навесной |
| Подходит для использ вне помещений-уличный | Да |
| Тип монтажа | Поверхностного монтажа |
Документация
Сертификаты
Сертификат добровольный (PDF, 277.58 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Декларация 025 (PDF, 1.86 MB)
Морской регистр (PDF, 1.77 MB)
Сертификат добровольный (PDF, 1.77 MB)
Отрицательное решение (PDF, 428.43 KB)
Сертификат происхождения товара (СТ-1) (PDF, 285.33 KB)
Сертификат добровольный (PDF, 515.21 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 410.91 KB)
Сертификат добровольный (PDF, 579.32 KB)
Сертификат добровольный (PDF, 579.32 KB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Болт фланцевый М6х14 - 4 шт.
Гайка фланцевая М6 - 6 шт.
Зацеп - 4 шт.
Втулка - 4 шт.
Провод заземления - 1 шт.
Ключ - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Паспорт - 1 экз.
Инструкция по монтажу - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084293272 | 4610084293272 |
| Вес брутто, кг | 53.17 | 53.17 |
| Вес нетто, кг | 52.5 | 52.5 |
| Объем, м^3 | 0.272487 | 0.272487 |
| Длина, см | 32 | 103 |
| Высота, см | 102 | 32.5 |
| Ширина, см | 82 | 81.4 |
| Способ нанесения информации | На стикер | На стикер |
