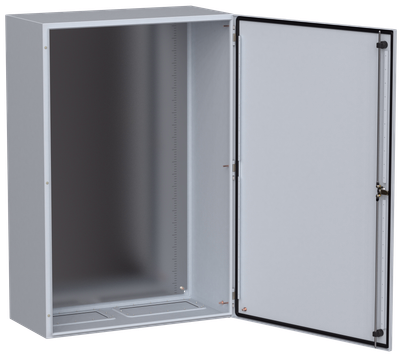

TITAN 5 Корпус металлический ЩМП-120.80.40 УХЛ1 IP66 IEK
- Видео
Основные характеристики
| Высота, мм | 1200 |
| Ширина, мм | 800 |
| Глубина, мм | 400 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
Описание
Корпуса ЩМП TITAN 5 - это новое решение для сборки ответственных щитов автоматизации, обеспечивающее высочайший уровень механической и климатической защиты установленного оборудования. Современное роботизированное производство и уникальная конструкция гарантируют премиальное качество, надежность и долговечность корпусов серии TITAN.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая степень защиты IP66, УХЛ1 - возможность уличного использования корпусов под открытым небом.
- Грунтование перед окрашиванием – максимальная защита от коррозии.
- Трехточечное запирание двери одним поворотом ключа (для корпусов высотой от 500 мм).
- Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции
Технические характеристики
| Высота, мм | 1200 |
| Ширина, мм | 800 |
| Глубина, мм | 400 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Защитное покрытие поверхности | Порошковая окраска |
| Количество модулей | - |
| Толщина стенки шкафа, мм | 1.4 |
| Фактура поверхности | Шагрень матовая |
| Цвет | Серый |
| Монтажная глубина - ниши, мм | - |
| Вид установки | Навесной |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Макс статическая нагрузка на дверь / оболочку, Н | 15/120 |
| Ввод кабеля | Снизу |
| Наличие замка в двери | Да |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Материал корпуса | Сталь |
| Толщина двери или крышки шкафа, мм | 1,4 |
| С монтажной платой | Да |
| С замком | Да |
| Толщина металла, мм | 1 |
| Тип монтажа | Поверхностного монтажа |
| Подходит для использ вне помещений-уличный | Да |
| Вес, кг | 61,80 |
| Номин ток - In, А | 630 |
| Температура эксплуатации, °C | -60...40 |
| Прозрачная дверца или крышка | Нет |
| Возможно расширение | Нет |
| Тип дверцы - люка | Одинарный/единичный |
| Подходит для применения вне помещений | Да |
Документация
Сертификаты
Сертификат добровольный (PDF, 277.58 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Морской регистр (PDF, 1.77 MB)
Сертификат добровольный (PDF, 1.77 MB)
Отрицательное решение (PDF, 428.43 KB)
Сертификат добровольный (PDF, 515.21 KB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 410.91 KB)
Сертификат происхождения товара (СТ-1) (PDF, 285.33 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Сертификат добровольный (PDF, 579.32 KB)
Сертификат добровольный (PDF, 579.32 KB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Болт фланцевый М6х14 - 4 шт.
Гайка фланцевая М6 - 6 шт.
Зацеп - 4 шт.
Втулка - 4 шт.
Провод заземления - 1 шт.
Ключ - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Паспорт - 1 экз.
Инструкция по монтажу - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084293326 | 4610084293326 |
| Вес брутто, кг | 62.94 | 62.94 |
| Вес нетто, кг | 61.8 | 61.8 |
| Объем, м^3 | 0.410943 | 0.410943 |
| Длина, см | 41.5 | 41.5 |
| Высота, см | 121.5 | 121.5 |
| Ширина, см | 81.5 | 81.5 |
| Способ нанесения информации | На стикер | На стикер |
