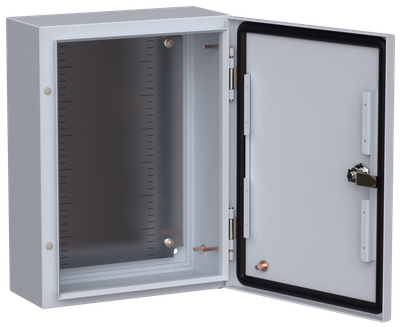

TITAN 5 Корпус металлический ЩМП-40.30.15 УХЛ1 IP66 IEK
- Видео
Основные характеристики
| Высота, мм | 400 |
| Ширина, мм | 300 |
| Глубина, мм | 150 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
Описание
Корпуса ЩМП TITAN 5 - это новое решение для сборки ответственных щитов автоматизации, обеспечивающее высочайший уровень механической и климатической защиты установленного оборудования. Современное роботизированное производство и уникальная конструкция гарантируют премиальное качество, надежность и долговечность корпусов серии TITAN.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая степень защиты IP66, УХЛ1 - возможность уличного использования корпусов под открытым небом.
- Грунтование перед окрашиванием – максимальная защита от коррозии.
- Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции
Технические характеристики
| Высота, мм | 400 |
| Ширина, мм | 300 |
| Глубина, мм | 150 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Наличие замка в двери | Да |
| Материал корпуса | Сталь |
| Количество модулей | - |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Вес, кг | 6,97 |
| Макс статическая нагрузка на дверь / оболочку, Н | 7/20 |
| Тип монтажа | Поверхностного монтажа |
| Толщина стенки шкафа, мм | 1.0 |
| Защитное покрытие поверхности | Порошковая окраска |
| Цвет | Серый |
| Вид установки | Навесной |
| Толщина двери или крышки шкафа, мм | 1,0 |
| Подходит для применения вне помещений | Да |
| С замком | Да |
| Возможно расширение | Нет |
| Температура эксплуатации, °C | -60...40 |
| Монтажная глубина - ниши, мм | - |
| Ввод кабеля | Снизу |
| Прозрачная дверца или крышка | Нет |
| Толщина металла, мм | 1 |
| С монтажной платой | Да |
| Номин ток - In, А | 630 |
| Тип дверцы - люка | Одинарный/единичный |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Фактура поверхности | Шагрень матовая |
| Подходит для использ вне помещений-уличный | Да |
Документация
Сертификаты
Сертификат происхождения товара (СТ-1) (PDF, 285.33 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Сертификат добровольный (PDF, 579.32 KB)
Сертификат добровольный (PDF, 579.32 KB)
Сертификат добровольный (PDF, 277.58 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Морской регистр (PDF, 1.77 MB)
Сертификат добровольный (PDF, 1.77 MB)
Отрицательное решение (PDF, 428.43 KB)
Сертификат добровольный (PDF, 515.21 KB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 410.91 KB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Болт фланцевый М6х14 - 4 шт.
Гайка фланцевая М6 - 6 шт.
Зацеп - 4 шт.
Втулка - 4 шт.
Провод заземления - 1 шт.
Ключ - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Паспорт - 1 экз.
Инструкция по монтажу - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084293388 | 4610084293388 |
| Вес брутто, кг | 7.776 | 7.776 |
| Вес нетто, кг | 6.97 | 6.97 |
| Объем, м^3 | 0.026307 | 0.026307 |
| Длина, см | 17 | 44.1 |
| Высота, см | 42 | 18.7 |
| Ширина, см | 32 | 31.9 |
| Способ нанесения информации | На стикер | На стикер |
