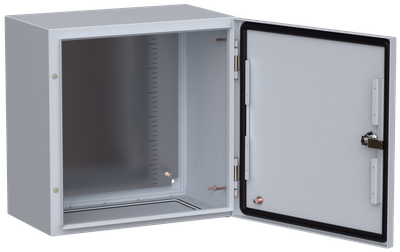

TITAN 5 Корпус металлический ЩМП-40.40.25 УХЛ1 IP66 IEK
- Видео
Основные характеристики
| Высота, мм | 400 |
| Ширина, мм | 400 |
| Глубина, мм | 250 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
Описание
Корпуса ЩМП TITAN 5 - это новое решение для сборки ответственных щитов автоматизации, обеспечивающее высочайший уровень механической и климатической защиты установленного оборудования. Современное роботизированное производство и уникальная конструкция гарантируют премиальное качество, надежность и долговечность корпусов серии TITAN.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая степень защиты IP66, УХЛ1 - возможность уличного использования корпусов под открытым небом.
- Грунтование перед окрашиванием – максимальная защита от коррозии.
- Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции
Технические характеристики
| Высота, мм | 400 |
| Ширина, мм | 400 |
| Глубина, мм | 250 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Монтажная глубина - ниши, мм | - |
| Вид установки | Навесной |
| Толщина металла, мм | 1 |
| Толщина стенки шкафа, мм | 1.0 |
| Подходит для использ вне помещений-уличный | Да |
| Материал корпуса | Сталь |
| Тип монтажа | Поверхностного монтажа |
| Цвет | Серый |
| Ввод кабеля | Снизу |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Вес, кг | 10,42 |
| Наличие замка в двери | Да |
| С замком | Да |
| Подходит для применения вне помещений | Да |
| Номин ток - In, А | 630 |
| Макс статическая нагрузка на дверь / оболочку, Н | 200 /600 |
| Температура эксплуатации, °C | -60...40 |
| Защитное покрытие поверхности | Порошковая окраска |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Прозрачная дверца или крышка | Нет |
| Фактура поверхности | Шагрень |
| Толщина двери или крышки шкафа, мм | 1,0 |
| С монтажной платой | Да |
| Количество модулей | - |
| Возможно расширение | Нет |
| Тип дверцы - люка | Одинарный/единичный |
Документация
Сертификаты
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Сертификат добровольный (PDF, 1.77 MB)
Отрицательное решение (PDF, 428.43 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 314.11 KB)
Сертификат добровольный (PDF, 410.91 KB)
Сертификат добровольный (PDF, 579.32 KB)
Экспертное заключение (PDF, 535.42 KB)
Сертификат добровольный (PDF, 277.58 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Декларация 025 (PDF, 1.86 MB)
Морской регистр (PDF, 1.77 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Сертификат происхождения товара (СТ-1) (PDF, 285.33 KB)
Сертификат добровольный (PDF, 515.21 KB)
Экспертное заключение (PDF, 328.43 KB)
Сертификат добровольный (PDF, 579.32 KB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Болт фланцевый М6х14 - 4 шт.
Гайка фланцевая М6 - 6 шт.
Зацеп - 4 шт.
Втулка - 4 шт.
Провод заземления - 1 шт.
Ключ - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Паспорт - 1 экз.
Инструкция по монтажу - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084293425 | 4610084293425 |
| Вес брутто, кг | 11.274 | 11.274 |
| Вес нетто, кг | 10.42 | 10.42 |
| Объем, м^3 | 0.047628 | 0.047628 |
| Длина, см | 27 | 27 |
| Высота, см | 42 | 42 |
| Ширина, см | 42 | 42 |
| Способ нанесения информации | На стикер | На стикер |
