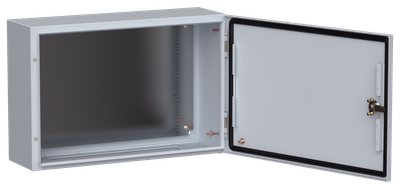

TITAN 5 Корпус металлический ЩМП-40.60.20 УХЛ1 IP66 IEK
- Видео
Основные характеристики
| Высота, мм | 400 |
| Ширина, мм | 600 |
| Глубина, мм | 200 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
Описание
Корпуса ЩМП TITAN 5 - это новое решение для сборки ответственных щитов автоматизации, обеспечивающее высочайший уровень механической и климатической защиты установленного оборудования. Современное роботизированное производство и уникальная конструкция гарантируют премиальное качество, надежность и долговечность корпусов серии TITAN.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая степень защиты IP66, УХЛ1 - возможность уличного использования корпусов под открытым небом.
- Грунтование перед окрашиванием – максимальная защита от коррозии.
- Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции
Технические характеристики
| Высота, мм | 400 |
| Ширина, мм | 600 |
| Глубина, мм | 200 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Температура эксплуатации, °C | -60...40 |
| Подходит для применения вне помещений | Да |
| Номин ток - In, А | 630 |
| Вид установки | Навесной |
| Монтажная глубина - ниши, мм | - |
| Ввод кабеля | Снизу |
| С монтажной платой | Да |
| Количество модулей | - |
| Толщина металла, мм | 1 |
| Прозрачная дверца или крышка | Нет |
| Материал корпуса | Сталь |
| Фактура поверхности | Шагрень |
| Толщина двери или крышки шкафа, мм | 1 |
| Возможно расширение | Нет |
| С замком | Да |
| Защитное покрытие поверхности | Порошковая окраска |
| Цвет | Серый |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Макс статическая нагрузка на дверь / оболочку, Н | 200 / 800 |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Наличие замка в двери | Да |
| Тип монтажа | Поверхностного монтажа |
| Вес, кг | 11,52 |
| Толщина стенки шкафа, мм | 1.0 |
| Подходит для использ вне помещений-уличный | Да |
| Тип дверцы - люка | Одинарный/единичный |
Документация
Сертификаты
Отрицательное решение (PDF, 428.43 KB)
Экспертное заключение (PDF, 328.43 KB)
Сертификат добровольный (PDF, 579.32 KB)
Экспертное заключение (PDF, 535.42 KB)
Сертификат добровольный (PDF, 277.58 KB)
Декларация 025 (PDF, 893.57 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Сертификат происхождения товара (СТ-1) (PDF, 285.33 KB)
Сертификат добровольный (PDF, 515.21 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Сертификат добровольный (PDF, 314.11 KB)
Сертификат добровольный (PDF, 410.91 KB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Болт фланцевый М6х14 - 4 шт.
Гайка фланцевая М6 - 4 шт.
Гайка фланцевая М8 - 2 шт.
Зацеп - 4 шт.
Втулка - 4 шт.
Провод заземления - 1 шт.
Ключ - 1 шт.
Кольцо 006-012-25 - 4 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Паспорт - 1 экз.
Инструкция по монтажу - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084735307 | 4610084735307 |
| Вес брутто, кг | 11.52 | 11.52 |
| Вес нетто, кг | 11.32 | 11.32 |
| Объем, м^3 | 0.056364 | 0.056364 |
| Длина, см | 22 | 22 |
| Высота, см | 42 | 42 |
| Ширина, см | 61 | 61 |
| Способ нанесения информации | На стикер | На стикер |
