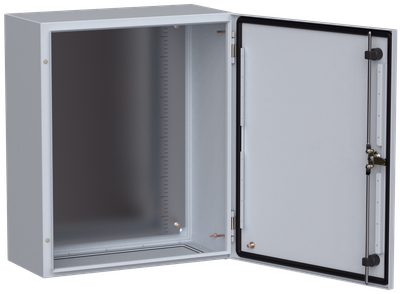

TITAN 5 Корпус металлический ЩМП-60.50.25 УХЛ1 IP66 IEK
- Видео
Основные характеристики
| Высота, мм | 600 |
| Ширина, мм | 500 |
| Глубина, мм | 250 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
Описание
Корпуса ЩМП TITAN 5 - это новое решение для сборки ответственных щитов автоматизации, обеспечивающее высочайший уровень механической и климатической защиты установленного оборудования. Современное роботизированное производство и уникальная конструкция гарантируют премиальное качество, надежность и долговечность корпусов серии TITAN.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая степень защиты IP66, УХЛ1 - возможность уличного использования корпусов под открытым небом.
- Грунтование перед окрашиванием – максимальная защита от коррозии.
- Трехточечное запирание двери одним поворотом ключа (для корпусов высотой от 500 мм).
- Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции
Технические характеристики
| Высота, мм | 600 |
| Ширина, мм | 500 |
| Глубина, мм | 250 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Вес, кг | 16,94 |
| Цвет | Серый |
| Номин ток - In, А | 630 |
| Количество модулей | - |
| Подходит для использ вне помещений-уличный | Да |
| Толщина стенки шкафа, мм | 1.0 |
| С замком | Да |
| Вид установки | Навесной |
| Ввод кабеля | Снизу |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Возможно расширение | Нет |
| Тип дверцы - люка | Одинарный/единичный |
| Защитное покрытие поверхности | Порошковая окраска |
| Фактура поверхности | Шагрень |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Толщина металла, мм | 1 |
| Тип монтажа | Поверхностного монтажа |
| Монтажная глубина - ниши, мм | - |
| Температура эксплуатации, °C | -60...40 |
| Подходит для применения вне помещений | Да |
| Толщина двери или крышки шкафа, мм | 1,0 |
| Наличие замка в двери | Да |
| Прозрачная дверца или крышка | Нет |
| С монтажной платой | Да |
| Материал корпуса | Сталь |
| Макс статическая нагрузка на дверь / оболочку, Н | 200 / 1150 |
Документация
Сертификаты
Экспертное заключение (PDF, 535.42 KB)
Сертификат добровольный (PDF, 277.58 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Сертификат добровольный (PDF, 1.77 MB)
Сертификат происхождения товара (СТ-1) (PDF, 285.33 KB)
Сертификат добровольный (PDF, 515.21 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 314.11 KB)
Сертификат добровольный (PDF, 410.91 KB)
Сертификат добровольный (PDF, 579.32 KB)
Декларация 025 (PDF, 1.86 MB)
Морской регистр (PDF, 1.77 MB)
Отрицательное решение (PDF, 428.43 KB)
Экспертное заключение (PDF, 328.43 KB)
Сертификат добровольный (PDF, 579.32 KB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Болт фланцевый М6х14 - 4 шт.
Гайка фланцевая М6 - 6 шт.
Зацеп - 4 шт.
Втулка - 4 шт.
Провод заземления - 1 шт.
Ключ - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Паспорт - 1 экз.
Инструкция по монтажу - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084293517 | 4610084293517 |
| Вес брутто, кг | 17.648 | 17.648 |
| Вес нетто, кг | 16.94 | 16.94 |
| Объем, м^3 | 0.087048 | 0.087048 |
| Длина, см | 27 | 27 |
| Высота, см | 62 | 62 |
| Ширина, см | 52 | 52 |
| Способ нанесения информации | На стикер | На стикер |
