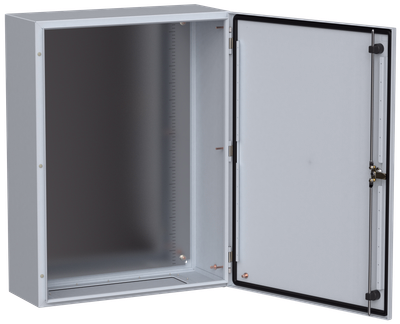

TITAN 5 Корпус металлический ЩМП-80.60.25 УХЛ1 IP66 IEK
- Видео
Основные характеристики
| Высота, мм | 800 |
| Ширина, мм | 600 |
| Глубина, мм | 250 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
Описание
Корпуса ЩМП TITAN 5 - это новое решение для сборки ответственных щитов автоматизации, обеспечивающее высочайший уровень механической и климатической защиты установленного оборудования. Современное роботизированное производство и уникальная конструкция гарантируют премиальное качество, надежность и долговечность корпусов серии TITAN.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая степень защиты IP66, УХЛ1 - возможность уличного использования корпусов под открытым небом.
- Грунтование перед окрашиванием – максимальная защита от коррозии.
- Трехточечное запирание двери одним поворотом ключа (для корпусов высотой от 500 мм).
- Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции
Технические характеристики
| Высота, мм | 800 |
| Ширина, мм | 600 |
| Глубина, мм | 250 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Подходит для использ вне помещений-уличный | Да |
| Количество модулей | - |
| Подходит для применения вне помещений | Да |
| Толщина двери или крышки шкафа, мм | 1,4 |
| Наличие замка в двери | Да |
| Материал корпуса | Сталь |
| Вес, кг | 18,05 |
| Толщина стенки шкафа, мм | 1.4 |
| Тип монтажа | Поверхностного монтажа |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Ввод кабеля | Снизу |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Тип дверцы - люка | Одинарный/единичный |
| Цвет | Серый |
| Монтажная глубина - ниши, мм | - |
| С замком | Да |
| Защитное покрытие поверхности | Порошковая окраска |
| Макс статическая нагрузка на дверь / оболочку, Н | 300 / 1400 |
| Фактура поверхности | Шагрень |
| С монтажной платой | Да |
| Толщина металла, мм | 1,4 |
| Номин ток - In, А | 630 |
| Возможно расширение | Нет |
| Прозрачная дверца или крышка | Нет |
| Вид установки | Навесной |
| Температура эксплуатации, °C | -60...40 |
Документация
Сертификаты
Декларация 025 (PDF, 1.86 MB)
Морской регистр (PDF, 1.77 MB)
Отрицательное решение (PDF, 428.43 KB)
Экспертное заключение (PDF, 328.43 KB)
Сертификат добровольный (PDF, 579.32 KB)
Экспертное заключение (PDF, 535.42 KB)
Сертификат добровольный (PDF, 277.58 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Сертификат добровольный (PDF, 1.77 MB)
Сертификат происхождения товара (СТ-1) (PDF, 285.33 KB)
Сертификат добровольный (PDF, 515.21 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 314.11 KB)
Сертификат добровольный (PDF, 410.91 KB)
Сертификат добровольный (PDF, 579.32 KB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Болт фланцевый М6х14 - 4 шт.
Гайка фланцевая М6 - 6 шт.
Зацеп - 4 шт.
Втулка - 4 шт.
Провод заземления - 1 шт.
Ключ - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Паспорт - 1 экз.
Инструкция по монтажу - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084293548 | 4610084293548 |
| Вес брутто, кг | 30 | 30 |
| Вес нетто, кг | 31.1 | 31.1 |
| Объем, м^3 | 0.13981 | 0.13981 |
| Длина, см | 82 | 82 |
| Высота, см | 27.5 | 27.5 |
| Ширина, см | 62 | 62 |
| Способ нанесения информации | На стикер | На стикер |
