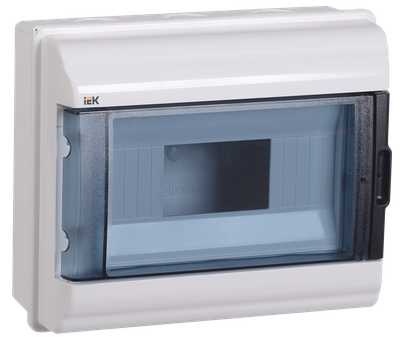

KREPTA 5 Корпус пластиковый КМПн-9 IP55 IEK
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 9 |
| Кол-во рядов | 1 |
| Цвет | Белый |
| Степень защиты - IP | IP55 |
Описание
Корпуса пластиковые модульные серии КМПн IP55 предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
В процессе локализации производства в г. Ясногорск Тульской области, в новой линейке были учтены все пожелания клиентов для обеспечения максимального удобства в использовании, также продукция получила расширенную комплектацию по принадлежностям.
Благодаря высокой степени защиты IP55 корпуса идеальны для эксплуатации в помещениях с высоким уровнем влажности и содержания пыли: гаражах, автомойках, подвалах, лабораториях и мастерских; а также вне помещений - на открытом воздухе.
Срок службы:
25 лет
Гарантия:
5 лет
Преимущества
- Стильный и эргономичный дизайн.
- Полная комплектация - готовность к сборке.
- Безопасный суппорт для шин N/PE.
- Регулировка DIN-рейки по глубине.
- Возможность перенавески дверцы (установки с двух сторон слева/справа).
- Возможность опломбировки корпуса.
- Возможность опломбировки дверцы.
- Наличие пластиковых винтов обеспечивает удобство монтажа.
- Наличие выламываемых отверстий для ввода кабеля различного диаметра.
Особенности конструкции
Высокая степень IP благодаря наличию уплотнителя.
Безопасный суппорт для шин N/PE.
Возможность опломбировки корпуса.
Монтажный уровень в корпусах на 18, 24 и 36 модулей.
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 9 |
| Кол-во рядов | 1 |
| Цвет | Белый |
| Степень защиты - IP | IP55 |
| Высота, мм | 198.0 |
| Ширина, мм | 235.0 |
| Глубина, мм | 108.0 |
| Номер цвета RAL | 9016 |
| Материал корпуса | Пластик |
| Тип крышки | Закрытого типа (закрывающаяся) |
| С прозрачной крышкой | Да |
| Монтажная глубина - ниши, мм | - |
| DIN-рейка | Да |
| С монтажной платой | Нет |
| Возможно расширение | Нет |
| Тип EMC | Нет |
| Форма крышки | Закрытого типа (закрывающаяся) |
Документация
Сертификаты
Паспорта и РЭ
Планограммы
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Чертеж dwg (DWG, 0.310 MB)
AutoCad, Чертеж dwg (DWG, 0.066 MB)
nanoCAD BIM Электро, База оборудования (SDF, 706.520 MB)
nanoCAD BIM Электро, База оборудования (SDF, 426.395 MB)
Revit, База оборудования (ZIP, 262.542 MB)
3D-модель, STEP-формат (STEP, 7.694 MB)
КОМПАС, База оборудования (M3D, 1.391 MB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 20 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056420203 | 4606056478761 |
| Вес брутто, кг | 0.855 | 17.1 |
| Вес нетто, кг | 0.855 | 17.1 |
| Объем, м^3 | 0.006343 | 0.12685 |
| Длина, см | 25.3 | 59.1 |
| Высота, см | 21.7 | 51.8 |
| Ширина, см | 11.9 | 44.3 |
| Способ нанесения информации | На коробку | На стикер |
