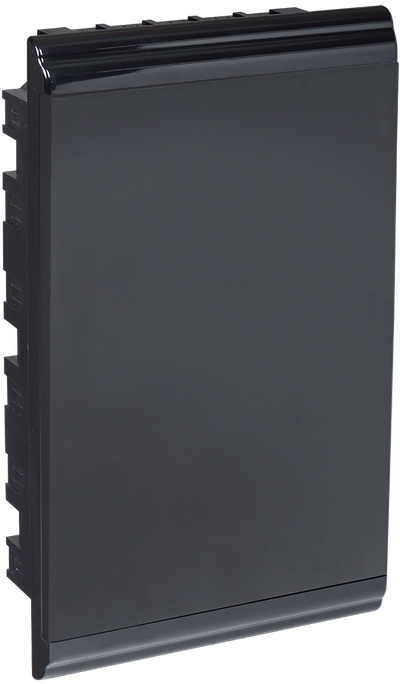

PRIME Корпус пластиковый ЩРВ-П-36 модулей встраиваемый черный IP41 IEK

- 3D
Основные характеристики
Тип монтажа | Скрытого монтажа (в штукатурку) |
Ширина по количеству модульных расстояний | 36 |
Кол-во рядов | 3 |
Цвет | Черный |
Степень защиты - IP | IP41 |
Описание
Пластиковые корпуса ЩРН(В)-П IP41 серии PRIME используются в осветительных сетях для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением и т.д.
Конструкция корпуса и его отдельных элементов разработаны таким образом, чтобы максимально упростить и ускорить процесс сборки и монтажа корпуса. А уникальный дизайн корпусов, не оставит равнодушным даже самого взыскательного потребителя и удачно впишется в любой интерьер.
Срок службы:
25 лет
Гарантия:
5 лет
Преимущества
- Стильный и эргономичный дизайн корпуса гармонично впишется в любой интерьер.
- Простая организация проведения проводников: выламываемые отверстия для ввода кабеля различного диаметра, а также возможность заведения в корпус кабель-канала для моделей навесного типа.
- Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации корпуса.
- Возможность перенавески дверцы и регулировка DIN-рейки по глубине повышают удобство сборки и монтажа.
- Возможность опломбировки корпуса защищает от несанкционированного доступа.
- Удобное и надежное запирание дверцы при помощи замка-защелки.
- Полный комплект для сборки и монтажа корпуса экономит время на покупку комплектующих.

Особенности конструкции
Технические характеристики
Тип монтажа | Скрытого монтажа (в штукатурку) |
Ширина по количеству модульных расстояний | 36 |
Кол-во рядов | 3 |
Цвет | Черный |
Степень защиты - IP | IP41 |
Высота, мм | 510.0 |
Ширина, мм | 306.0 |
Глубина, мм | 102.0 |
Номер цвета RAL | 9005 |
Материал корпуса | ABS пластик |
DIN-рейка | Да |
Монтажная глубина - ниши, мм | 72 |
Форма крышки | Закрытого типа (закрывающаяся) |
С монтажной платой | Нет |
Тип крышки | Закрытого типа (закрывающаяся) |
Возможно расширение | Нет |
Тип EMC | Нет |
С прозрачной крышкой | Нет |
Документация
Сертификаты
Письмо разъяснение (PDF, 590.79 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Декларация ТР ТС (PDF, 1016.44 KB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО, ТР ЕАЭС (PDF, 238.69 KB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО, ТР ЕАЭС (PDF, 238.69 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Отказное письмо ТР ЕАЭС (PDF, 867.39 KB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Паспорт - 1 шт.
Суппорт для шин - 2 шт.
DIN-рейка - 3 шт.
Держатель DIN-рейки - 6 шт.
Шина 6х9мм, 8 отв. - 1 шт.
Шина 6х9мм, 10 отв. - 3 шт.
Ампула уровня - 1 шт.
Лента маркировочная - 3 шт.
Комплект метизов - 1 шт.
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 5 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
Штрихкод | 4606056761337 | 4606056761344 |
Вес брутто, кг | 2.42 | 12.1 |
Вес нетто, кг | 2.42 | 12.1 |
Объем, м^3 | 0.019239 | 0.096195 |
Длина, см | 10.7 | 55 |
Высота, см | 31.3 | 33 |
Ширина, см | 51.8 | 53 |
Способ нанесения информации | На коробку | На стикер |
