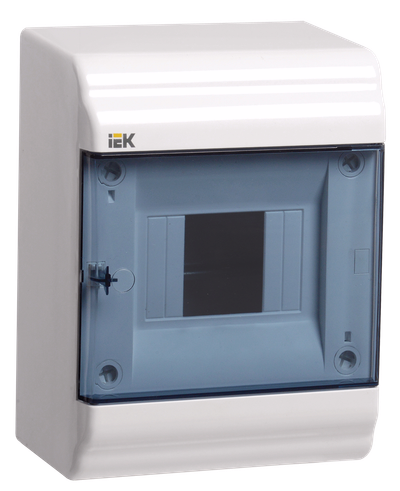

PRIME Корпус пластиковый ЩРН-П-4 модуля навесной белый IP41 IEK
- 3D
Артикул:
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 4 |
| Кол-во рядов | 1 |
| Цвет | Белый |
| Степень защиты - IP | IP41 |
Описание
Пластиковые корпуса ЩРН(В)-П IP41 серии PRIME используются в осветительных сетях для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением и т.д.
Конструкция корпуса и его отдельных элементов разработаны таким образом, чтобы максимально упростить и ускорить процесс сборки и монтажа корпуса. А уникальный дизайн корпусов, не оставит равнодушным даже самого взыскательного потребителя и удачно впишется в любой интерьер.
Срок службы:
25 лет
Гарантия:
5 лет
Преимущества
- Стильный и эргономичный дизайн корпуса гармонично впишется в любой интерьер.
- Простая организация проведения проводников: выламываемые отверстия для ввода кабеля различного диаметра, а также возможность заведения в корпус кабель-канала для моделей навесного типа.
- Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации корпуса.
- Возможность перенавески дверцы и регулировка DIN-рейки по глубине повышают удобство сборки и монтажа.
- Возможность опломбировки корпуса защищает от несанкционированного доступа.
- Удобное и надежное запирание дверцы при помощи замка-защелки.
- Полный комплект для сборки и монтажа корпуса экономит время на покупку комплектующих.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 4 |
| Кол-во рядов | 1 |
| Цвет | Белый |
| Степень защиты - IP | IP41 |
| Высота, мм | 190.0 |
| Ширина, мм | 146.0 |
| Глубина, мм | 100.0 |
| Материал корпуса | Пластик |
| Монтажная глубина - ниши, мм | - |
| Форма крышки | Закрытого типа (закрывающаяся) |
| С монтажной платой | Нет |
| С прозрачной крышкой | Да |
| DIN-рейка | Да |
| Кол-во дверей шкафа | 1 |
Документация
Сертификаты
Паспорта и РЭ
Планограммы
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Паспорт - 1 шт.
Суппорт для шин - 1 шт.
DIN-рейка - 1 шт.
Шина 6х9мм, 6 отв. - 1 шт.
Лента маркировочная - 1 шт.
Комплект метизов - 1 шт.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 20 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056424423 | 4606056424430 |
| Вес брутто, кг | 0.63 | 12.6 |
| Вес нетто, кг | 0.63 | 12.6 |
| Объем, м^3 | 0.003758 | 0.075167 |
| Длина, см | 15.4 | 57.5 |
| Высота, см | 19.8 | 31.5 |
| Ширина, см | 10.7 | 41.5 |
| Способ нанесения информации | На коробку | На стикер |
