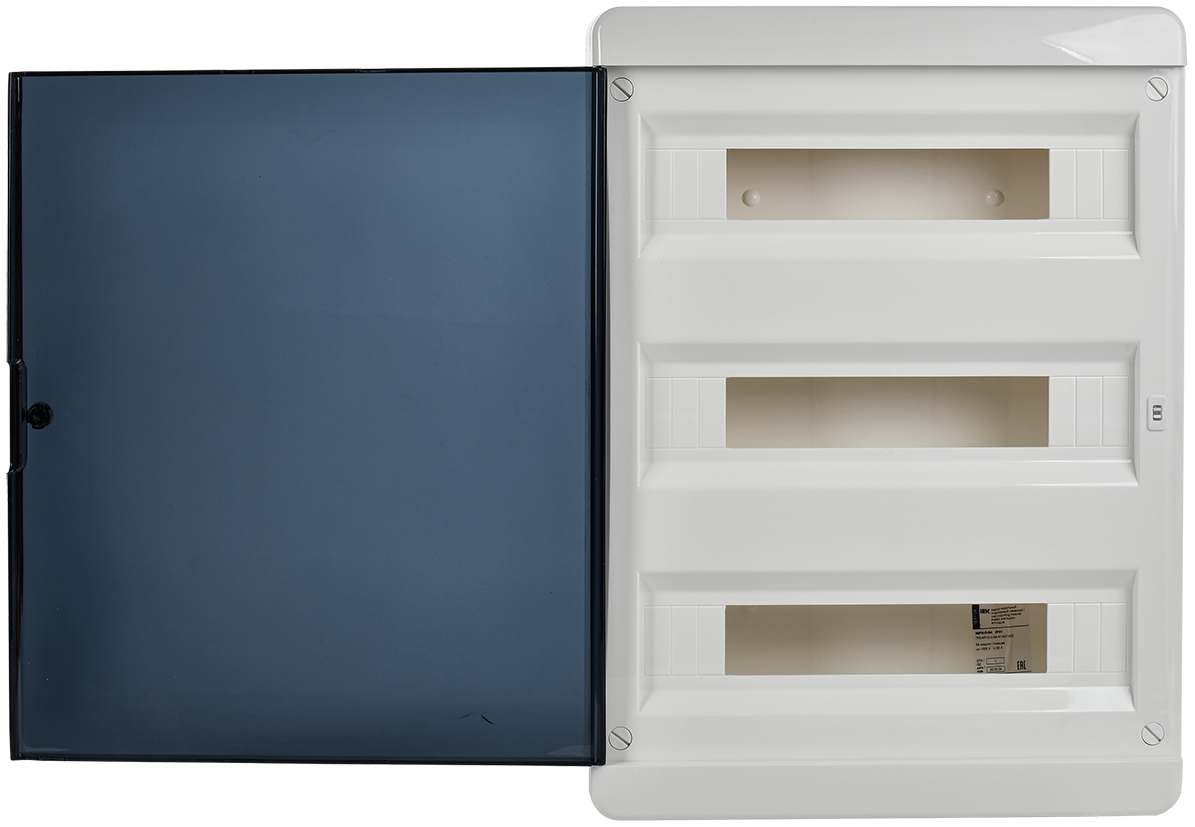

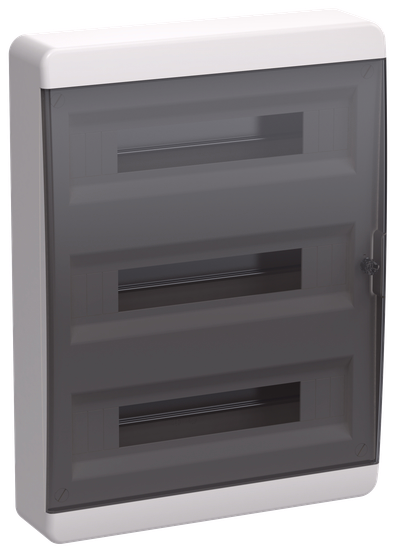

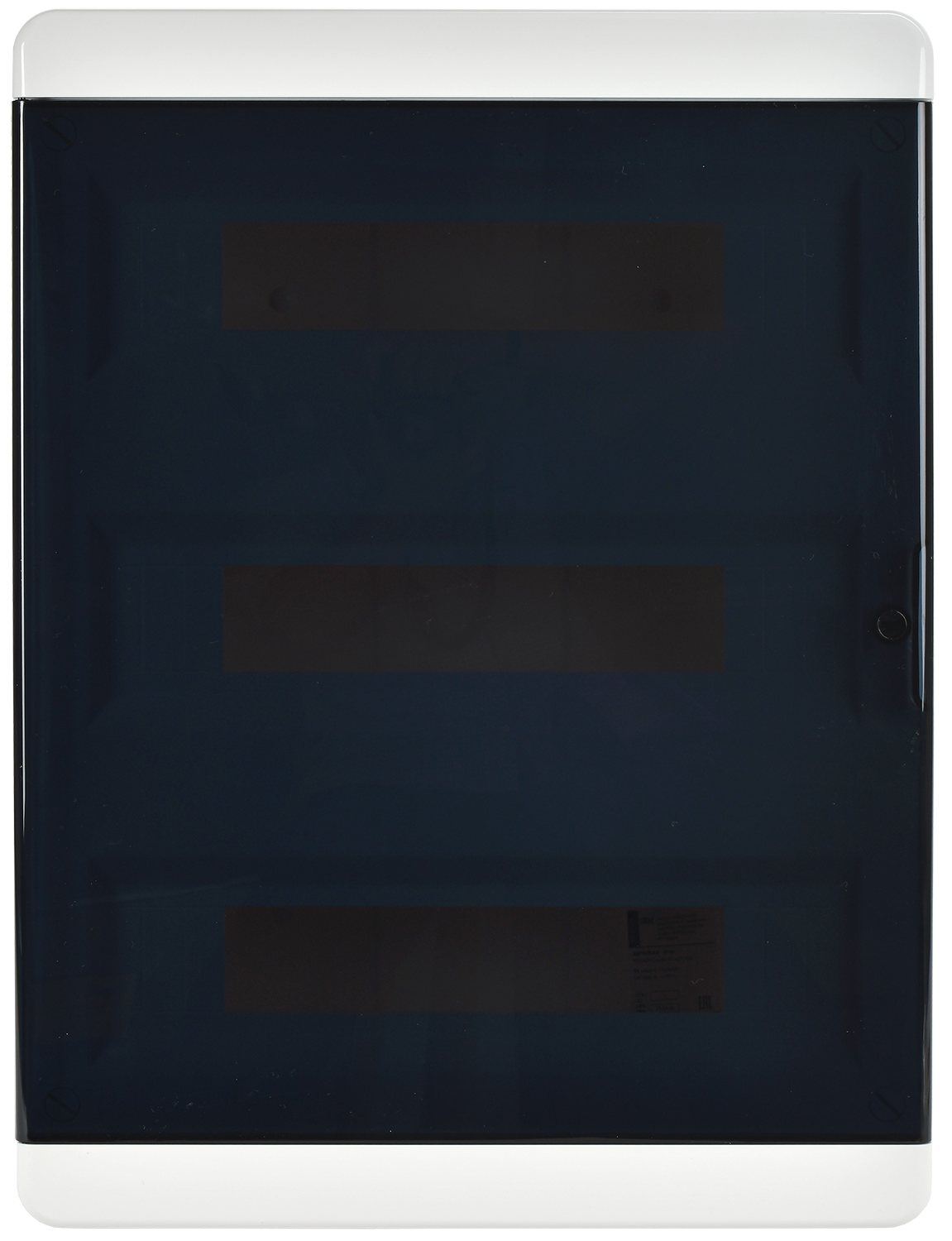

TEKFOR Корпус пластиковый ЩРН-П-54 IP41 черная прозрачная дверь IEK
- Видео
Артикул:
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 54 |
| Кол-во рядов | 3 |
| Цвет | Белый |
| Степень защиты - IP | IP41 |
Описание
Корпуса серии TEKFOR IP41 предназначены для установки модульного оборудования. Используются для организации распределительных щитов в жилых, офисных и технических помещениях. Изготовлены из прочного ABS-пластика и поликарбоната, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Съемная монтажная рама позволяет собирать щит на стенде.
- Межосевое расстояние между DIN-рейками 150мм для удобного распределения проводов внутри корпуса.
- Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации щита.
- Дверь имеет возможность установки металлического замка (приобретается отдельно) при необходимости ограничения доступа в щит.
- Увеличенное расстояние между клеммным блоком и контактной группой автоматов позволяет легко организовать и промаркировать проводники.

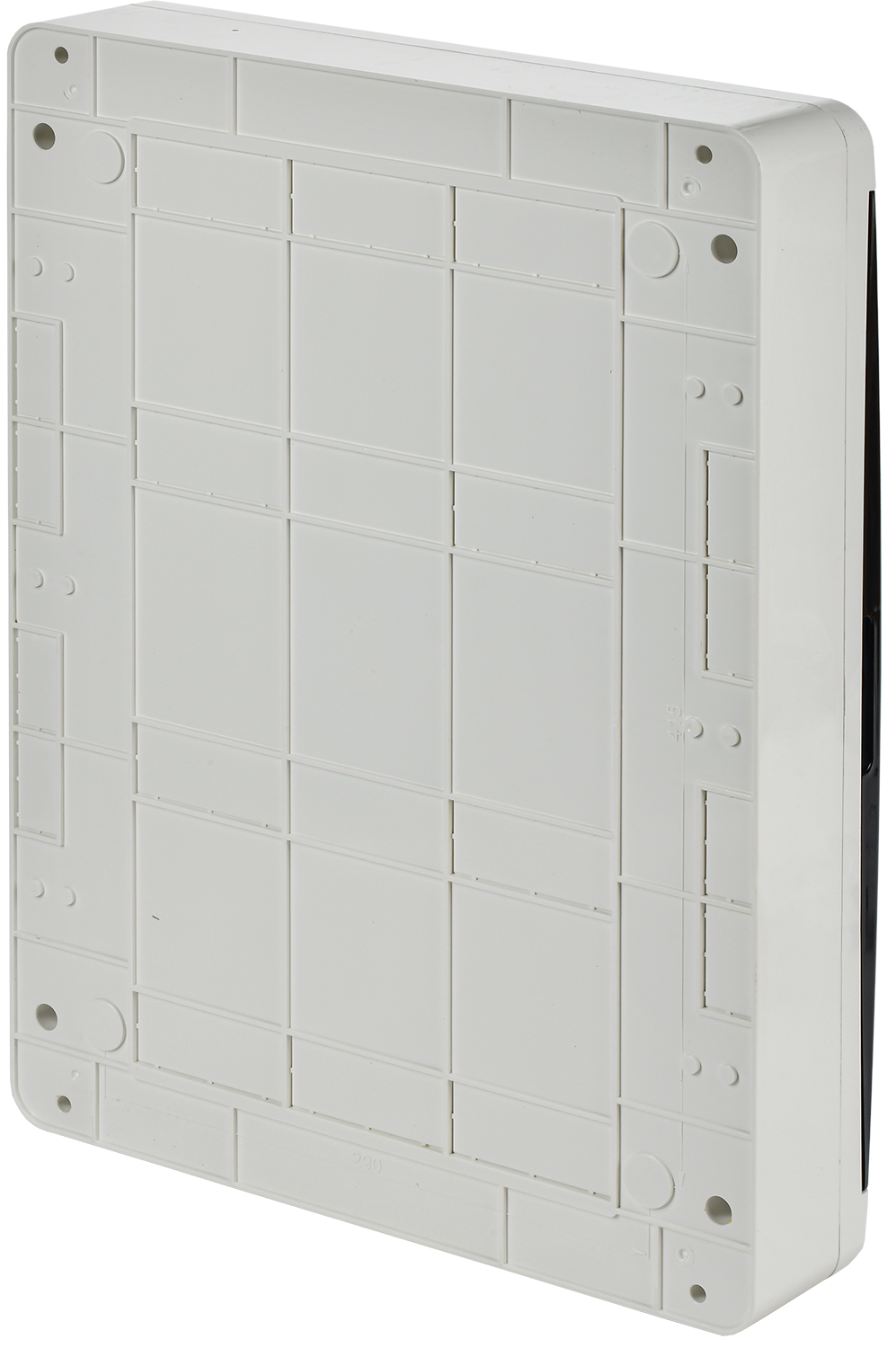

- Жесткое основание из ABS-пластика позволит без сложностей выполнить необходимые манипуляции при монтаже корпуса.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 54 |
| Кол-во рядов | 3 |
| Цвет | Белый |
| Степень защиты - IP | IP41 |
| Высота, мм | 535.0 |
| Ширина, мм | 398.0 |
| Глубина, мм | 102.0 |
| Номер цвета RAL | 9016 |
| Материал корпуса | Пластик |
| Прозрачная дверца или крышка | Да |
| Монтажная глубина - ниши, мм | - |
| Возможно расширение | Нет |
| Тип крышки | Закрытого типа (закрывающаяся) |
| С замком | Да |
| Форма крышки | Закрытого типа (закрывающаяся) |
| DIN-рейка | Да |
| С монтажной платой | Нет |
| С прозрачной крышкой | Да |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Информационные материалы
Комплектация
DIN-рейка - 3 шт.
Набор для крепления DIN-реек - 1 шт.
Суппорт для шин - 1 шт.
Шина 6х9мм, 21 отв. - 2 шт.
Комплект метизов - 1 шт.
Маркировочная лента - 3 шт.
Паспорт - 1 шт.
Инструкция по сборке - 1 шт.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | КАРТОН |
| Штрихкод | 4610084613995 | 4610084613995 |
| Вес брутто, кг | 3.272 | 3.272 |
| Вес нетто, кг | 2.966 | 2.966 |
| Объем, м^3 | 0.02594 | 0.02594 |
| Длина, см | 54.3 | 54.3 |
| Высота, см | 11.4 | 11.4 |
| Ширина, см | 41.9 | 41.9 |
| Способ нанесения информации | На коробку | На коробку |
