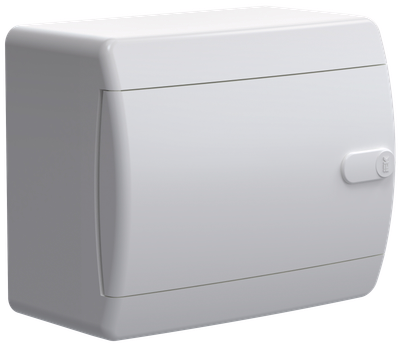

UNION Compact Корпус пластиковый ЩРН-П-6 IP41 белая дверь IEK
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 6 |
| Кол-во рядов | 1 |
| Цвет | Белый |
| Степень защиты - IP | IP41 |
Описание
Корпуса серии UNION Compact предназначены для установки модульного оборудования. Используются для организации распределительных щитов в жилых, офисных и производственных помещениях. Изготовлены из прочного ABS-пластика, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации щита.
- Дверь имеет возможность установки металлического замка (приобретается отдельно) при необходимости ограничения доступа в щит.
- Возможность опломбировки корпуса без использования дополнительных устройств защищает от несанкционированного доступа.
- Специальные направляющие для DIN-реек позволяют без сложностей устанавливать их на основание корпуса и экономят время при монтаже.

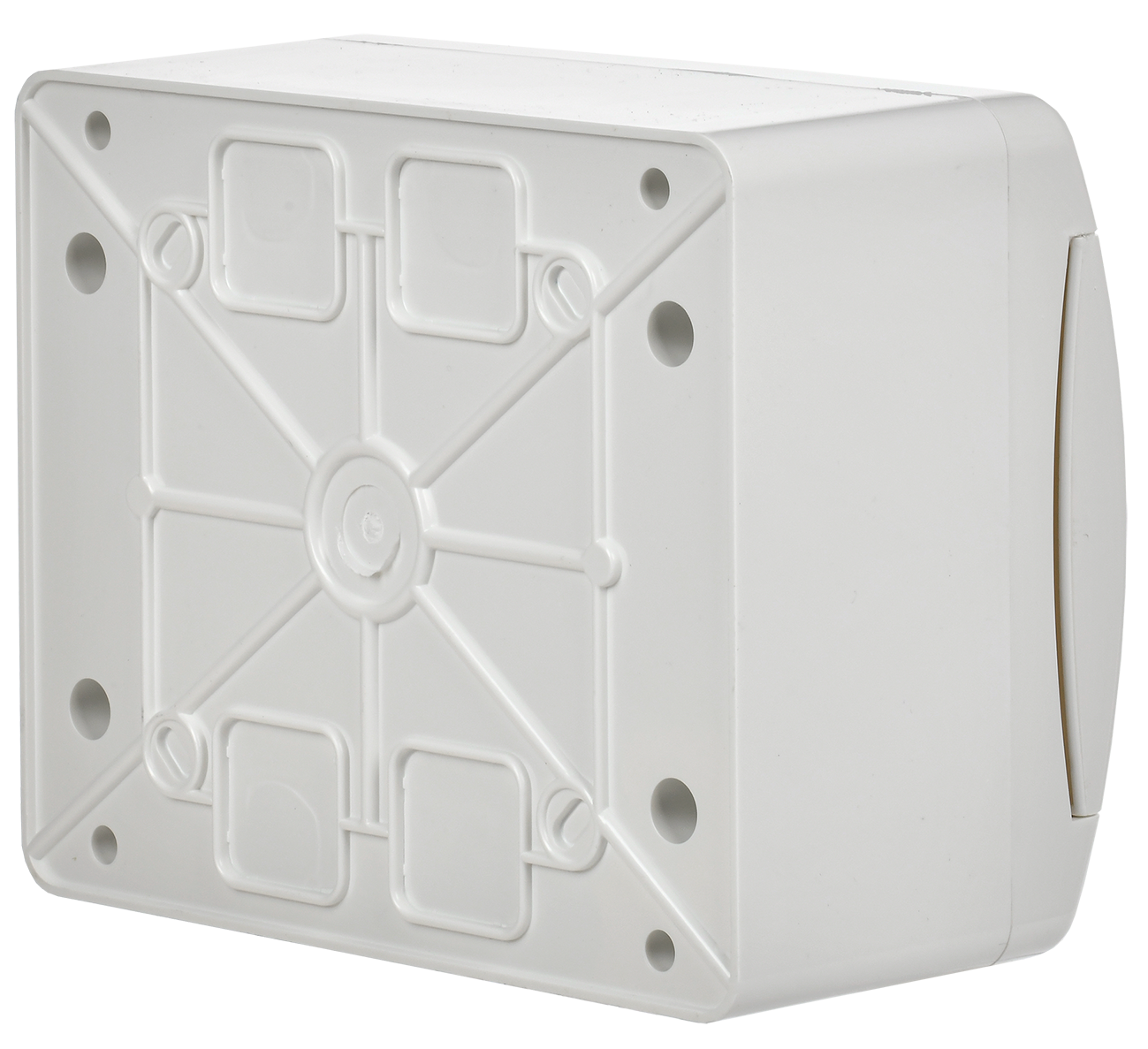

- Жесткое основание из ABS-пластика позволит без сложностей выполнить необходимые манипуляции при монтаже корпуса.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 6 |
| Кол-во рядов | 1 |
| Цвет | Белый |
| Степень защиты - IP | IP41 |
| Высота, мм | 150.0 |
| Ширина, мм | 182.0 |
| Глубина, мм | 103.0 |
| Номер цвета RAL | 9016 |
| Материал корпуса | Пластик |
| Монтажная глубина - ниши, мм | - |
| С замком | Да |
| Прозрачная дверца или крышка | Нет |
| С монтажной платой | Нет |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Возможно расширение | Нет |
| Тип крышки | Закрытого типа (закрывающаяся) |
| DIN-рейка | Да |
| С прозрачной крышкой | Нет |
| Кол-во дверей шкафа | 1 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 3.17 MB)
Дополнительное фото продукта (PNG, 3.85 MB)
Дополнительное фото продукта (PNG, 1.75 MB)
Дополнительное фото продукта (PNG, 2.82 MB)
Таблица соответствия артикулов IEK и Tekfor (XLSX, 15.27 KB)
Листовка (PDF, 146.09 KB)
Презентация (PDF, 1.29 MB)
Габаритный Чертеж (JPG, 146.93 KB)
Модели для проектировщиков

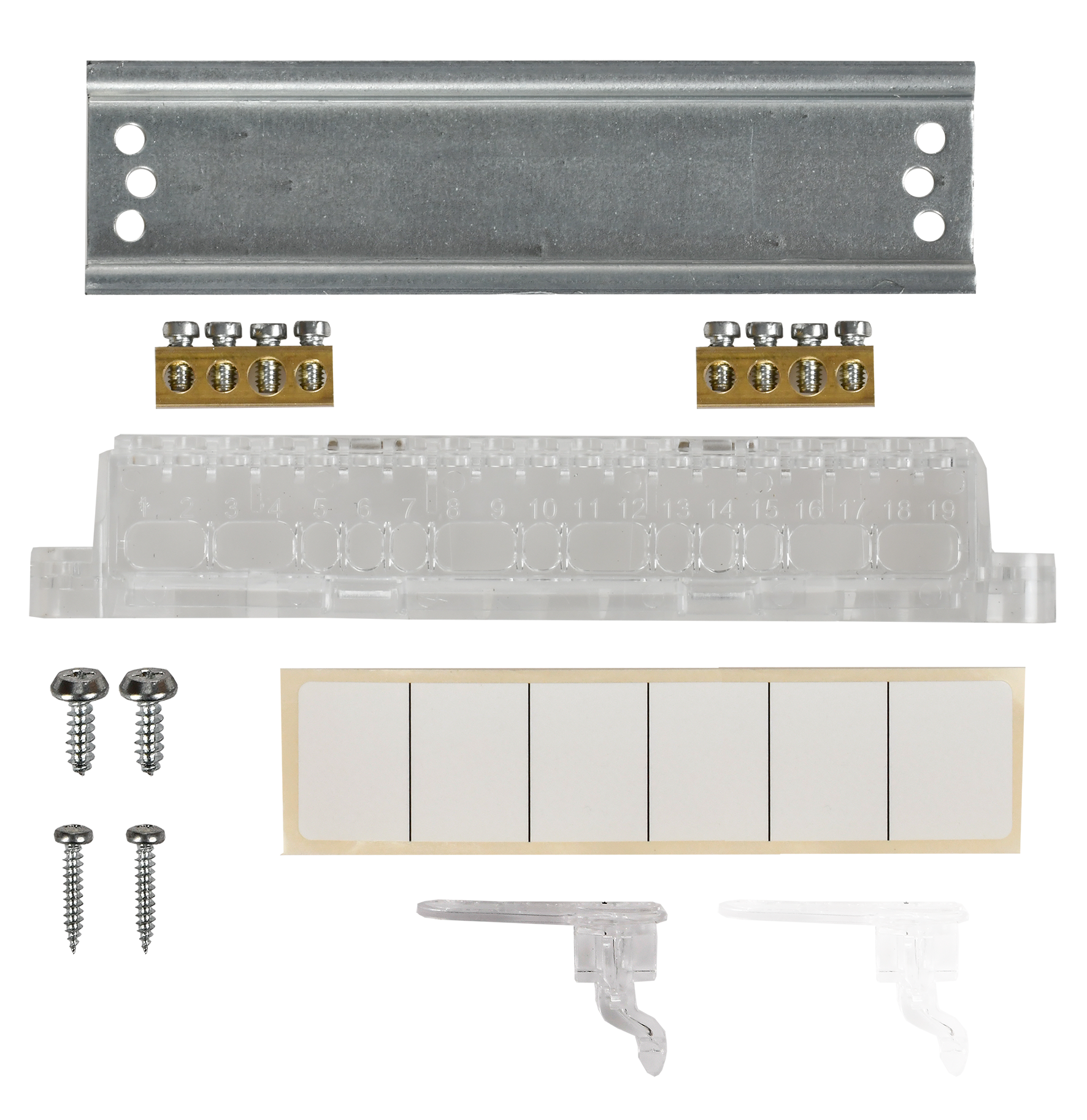

Комплектация
DIN-рейка - 1 шт.
Суппорт для шин - 1 шт.
Шина 6х9мм, 4 отв. – 2 шт.
Комплект метизов - 1 шт.
Маркировочная лента - 1 шт.
Паспорт - 1 шт.
Инструкция по сборке - 1 шт.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 8 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ТЕРМОУСАДОЧНАЯ/УСАДОЧНАЯ УПАКОВКА |
| Материал упаковки | КАРТОН | ПОЛИВИНИЛХЛОРИД (PVC) |
| Штрихкод | 4610084779356 | 4610084779370 |
| Вес брутто, кг | 0.575 | 4.597 |
| Вес нетто, кг | 0.338 | 2.704 |
| Объем, м^3 | 0.003301 | 0.026408 |
| Длина, см | 18.9 | 37.8 |
| Высота, см | 11.1 | 21.7 |
| Ширина, см | 16 | 32.2 |
| Способ нанесения информации | На коробку | На стикер |
